Групповое заведение сервисов

1. Диаграмма сценария

Диаграмма группового заведения сервисов

2. Вводная информация

В данном сценарии описаны действия по групповому заведению сервисов. Групповое заведение сервисов позволяет пользователю создать множество сервисов одного типа одновременно.
Ожидаемый результат выполнения данного сценария: создано множество сервисов. По созданным сервисам запущен мониторинг в соответствии с заданными параметрами. Отображаются статусы сервисов (спустя минимум 5 минут после запуска мониторинга), а также данные на странице просмотра показателей качества.
Полезные ссылки:
- Страница просмотра текущих показателей качества
- Сценарий по мониторингу доступности веб-приложения (в этом же сценарии есть примеры создания тестов)

3. Описание сценария

№ шага

Действие пользователя

Реакция Системы

UI

Примечания по действиям пользователя

1.

Перейти на страницу Сервисы


1.1

Открывает раздел "Сервисы" в функциональном блоке "ИНФРАСТРУКТУРА"

Открывает страницу раздела "Сервисы". Показывает список сервисов.





2.

 Запустить мастер группового заведения сервисов

2.1

 Нажать на кнопку меню image.png
в Toolbar.

Открывает меню





2.2

 Нажимает пункт меню


Открывает модальное окно "Новая группа сервисов" мастера группового заведения сервисов.


3.

 Выбрать тип сервисов

3.1

Выбирает чекбокс типа создаваемой группы сервисов:

  • Канал связи
  • Доступность услуги

Отображает помеченный чекбокс выбранного типа группы сервисов.




Примечание:  одновременное групповое создание сервисов доступно только по одному типу сервисов.

3.2

Нажимает кнопку


 Открывает вкладку "SLA".




4.

 Выбрать SLA

4.1

Выбирает в выпадающем списке поля SLA требуемое соглашение.

Отображает выбранный SLA.




Примечание: на этапе группового создания сервисов недоступно одновременное создание SLA (перед групповым созданием необходимо убедиться, что нужный SLA существует)

4.2

Нажимает кнопку


 Открывает вкладку "Зонды".






5.

 Выбрать зонды

5.1

Выбирает зонды в точках мониторинга.

Отображает список выбранных зондов.




Примечание: на этапе группового создания сервисов недоступно одновременное создание зондов (перед групповым созданием необходимо убедиться, что нужные зонды существуют)

5.2

Нажимает кнопку


 Открывает вкладку "Настройки тестов".








6.

 Настроить тесты

6.1

  Нажимает кнопку


Открывает выпадающий список измерений SLA.




Примечание:

В выпадающем списке измерений выводится только те измерения, которые существуют в выбранном ранее в SLA (поле SLA).

6.2

  Выбирает измерение SLA.

Отображает запись выбранного измерения.




6.3

Нажимает пиктограмму image.png, далее нажимает пункт всплывающего меню


Открывает модальное окно создания теста.




Примечание: на этапе группового создания сервисов недоступен выбор уже существующих тестов

6.4

Выбирает тип теста, настраивает параметры,

нажимает кнопку


Отображает тест в строке измерения.





6.5

При необходимости повторяет пп. 6.1-6.4 для других измерений SLA.

Нажимает кнопку


Открывает вкладку "Дополнительные настройки".






7.

 Дополнительные настройки

7.1

 Нажимает кнопку

image.png, выбирает контракт из выпадающего списка доступных контрактов.

  Отображает выбранный контракт.


7.2

 Нажимает пиктограмму тега

image.png, вводит тег для создаваемых сервисов.

  Отображает созданный тег.





7.3

Нажимает кнопку


 Открывает вкладку "Настройка названия сервисов".




8.

 Настроить названия сервисов

8.1
  1. Перетаскивает мышью поля из блока полей "Доступные параметры" в блок "Выбранные параметры".
  2. Сортирует поля в блоке "Выбранные параметры" перетаскиванием полей.

Отображает выбранные поля в блоке "Шаблон:".

Отображает пример сформированного названия сервиса на основе настроенного шаблона в блоке "Пример:"





8.2

Выбирает тип разделителя в блоке "Выбор разделителя:".

Обновляет содержание шаблона и примера названия сервиса с выбранным типом разделителя.




8.3

Нажимает кнопку


Открывает вкладку "Настройка названия тестов".




9.

 Настроить названия тестов

9.1
  1. Перетаскивает мышью поля из блока полей "Доступные параметры" в блок "Выбранные параметры".
  2. Сортирует поля в блоке "Выбранные параметры" перетаскиванием полей.

Отображает выбранные поля в блоке "Шаблон:".

Отображает пример сформированного названия сервиса на основе настроенного шаблона в блоке "Пример:"





9.2

Выбирает тип разделителя в блоке "Выбор разделителя:".

Обновляет содержание шаблона и примера названия сервиса с выбранным типом разделителя.




9.3

Нажимает кнопку


Открывает вкладку "Готово".




10.

 Создать группу сервисов

10.1

 Нажимает кнопку


Создает сервисы, закрывает модальное окно мастера группового создания сервисов.








3.1 Описание сценария для группового заведения узлов



№ шага Действия пользователя Реакция Системы  UI
1. Выбирает раздел "Сервисы" в функциональном блоке "ИНФРАСТРУКТУРА".

Открывает раздел "Сервисы".



2.

Нажимает на иконку меню "Ещё" и выбирает пункт "Группа сервисов"

Отображается модальное окно Wizard'а группового заведения сервисов. Шаг 1. Тип услуги.


3. Выбирает тип создаваемой группы сервисов: "Узел" и нажимает кнопку "Далее"

Переход к следующему шагу Wizard'a: Шаг 2. Тип узла и шаблон.

4.

Выбирает:

  • Тип узла
  • Шаблон

из выпадающих списков и нажимает кнопку "Далее"

Переход к следующему шагу Wizard'a: Шаг 3. Агенты.



{В Wizard'e доступны кнопки "Закрыть", "Назад". Если не выбран ни один тип узла и шаблон, кнопка "Далее" недоступна.}

 5.
  1. Нажимает на кнопку "Выбрать агент" для выбора агентов в точке мониторинга.
  2. Выбирает агенты из списка и нажимает кнопку "Применить"
  3. Нажимает кнопку "Далее"
  1. Отображает модальное окно со списком агентов в точке мониторинга.
    {Доступен поиск по наименованию агента, IP адресу, адресу (точке доступа)}.
  2. Отображает выбранные агенты в окне Wizard'a.
  3. Переход к следующему шагу Wizard'a: Шаг 4. Настройки сбора данных.

{Отображается информация о названии зондов, расположении, IP, интерфейсе, типе зонда, а также иконка для удаления записи}.



{Могут быть выбраны несколько зондов в удалённых точках.}



{В Wizard'e доступны кнопки "Закрыть", "Назад". Если не выбраны зонды в точке мониторинга кнопка "Далее" недоступна.}

6.
  1. Нажимает ссылку "Добавить измерение из шаблона"
  2. Выбирает измерения из списка
  3. Нажимает кнопку "Далее"
  1. Раскрывает список измерений из выбранного на шаге 2 шаблона.
  2. Отображает выбранные измерения в окне Wizard'a.
  3. Переход к следующему шагу Wizard'a: Шаг 5. Дополнительные настройки.

{При нажатии кнопки "Добавить все измерения из шаблона" все измерения добавляются. Кнопка становится неактивна.

При удалении любого измерения из списка, кнопка "Добавить все измерения из шаблона" снова активна.}



{Пользователь может нажать на иконку редактирования в столбце "Показатели" и внести корректировки в модальном окне настроек сбора данных для показателей.}



{Дополнительно может быть создан тест для сбора системных или пользовательских показателей по указанному в шаблоне измерению. Возможный тип теста зависит от списка показателей в шаблоне (SLA). Данные тесты прикрепляются в столбце "Тесты".}



{Проверки валидатора аналогичны проверкам при создании узла.}

7.
  1. Нажимает кнопку "Выбрать контракт", чтобы выбрать контракты для создаваемых сервисов и выбирает контракты
  2. Указывает теги для создаваемых сервисов
  3. Нажимает кнопку "Далее"
  1. Отображает выбранные контракты в окне Wizard'a.
  2. Отображает указанные теги в окне Wizard'a.
  3. Переход к следующему шагу Wizard'a: Шаг 6. Настройка названия сервисов.

{Выбор Контракта и тегов не обязательный шаг. Могут быть указаны несколько Контрактов. В Wizard'e доступны кнопки "Закрыть", "Назад" и "Далее".}

9.
  1. Перемещает плашки доступных и выбранных параметров, формируя название создаваемых сервисов.
  2. Нажимает ссылку "Добавить текст"
  3. Указывает текст параметра.
  4. Перемещает новый параметр в список выбранных параметров.
  5. Выбирает разделитель из представленных
  6. Нажимает кнопку "Далее"
  1. Отображает новые настройки названий сервисов в шаблоне и примере
    {Плашки параметров могут перемещаться горизонтально между областями доступных или выбранных параметров, а также вертикально внутри одной области, формируя названия сервисов.}
  2. Добавляет в конец списка доступных параметров плашку с редактируемым текстовым названием.
  3. Сохраняет название доступного параметра.
  4. Обновляет название сервисов с учетом нового выбранного параметра.
  5. Отображает выбранный разделитель. Данный разделитель будет использован в названии сервисов.
  6. Переход к следующему шагу Wizard'a: Шаг 7. Готово

{Корректировка названий сервисов не обязательный шаг. В Wizard'e доступны кнопки "Закрыть", "Назад" и "Далее". Если не выбран ни один параметр в области "Выбранные параметры", кнопка "Далее" недоступна.}



{В качестве параметров могут быть использованы добавленные на шаге 5 теги сервисов.}

1.


2.


3.



5.

10.
  1. Проверяет список сервисов которые будут созданы
    {При необходимости лишние сервисы могут быть исключены.}
  2. Нажимает кнопку  "Создать".


  1. Отображает список сервисов.
  2. Закрывает окно Wizard'a, открывает раздел "Сервисы", создает сервисы по списку.

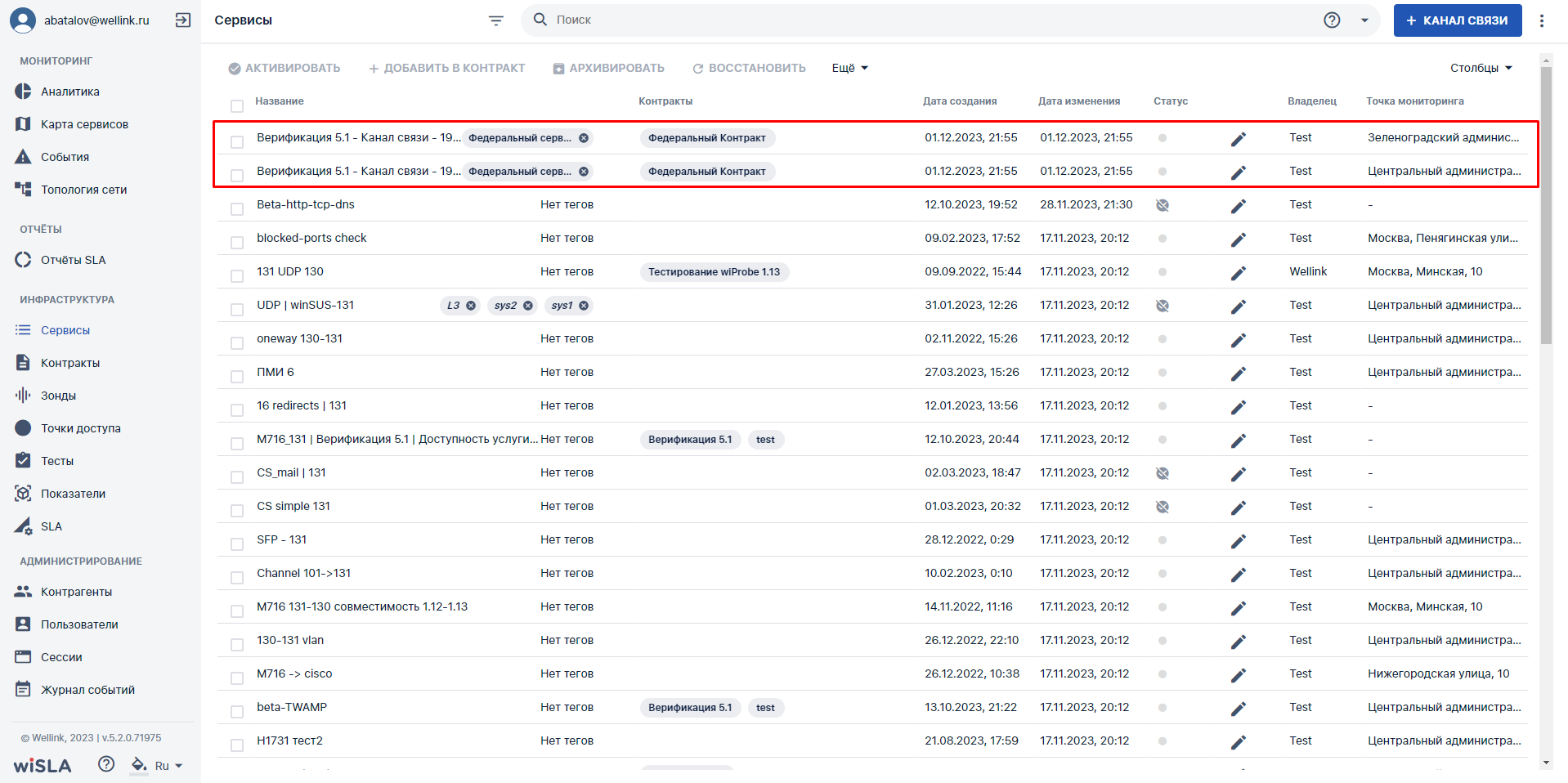

  3. Отображает уведомления о процессе создания сервисов и об успешном завершении процесса. Созданные сервисы отображаются верхними в списке.

{В Wizard'e доступны кнопки "Закрыть", "Назад" и "Создать". Если не выбрано ни одного сервиса для создания, кнопка "Создать" недоступна.}

1.

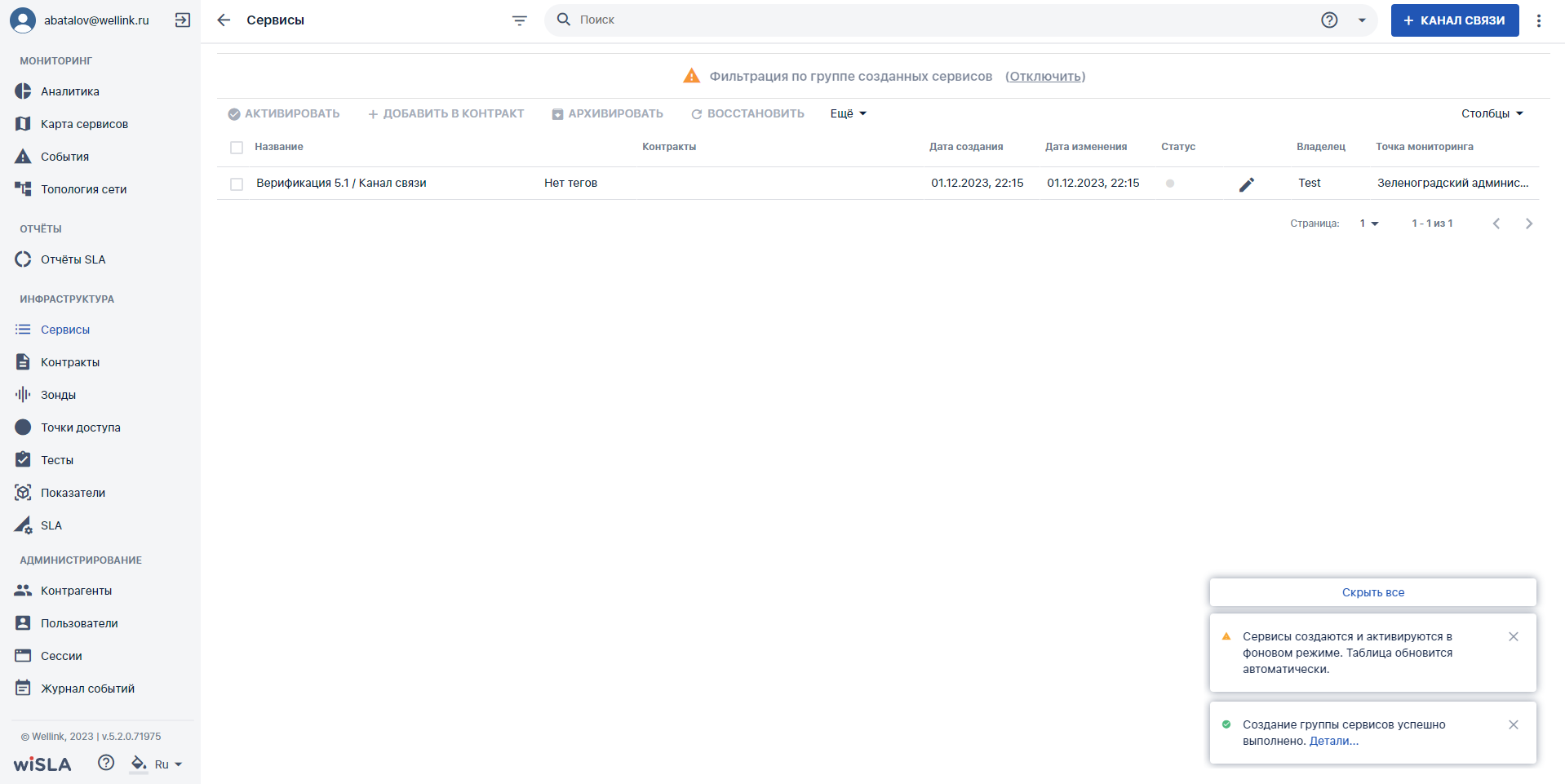

12. Нажимает на ссылку "Детали..." в уведомлении об успешном создании сервисов

Отображает список созданных сервисов. Список отображается с применением фильтрации.
