Мониторинг доступности веб-приложения

1. Диаграмма сценария


Диаграмма постановки на мониторинг доступности веб-приложения

2. Вводная информация

В данном сценарии описаны действия по постановке на мониторинг доступности веб-приложения.
Ожидаемый результат выполнения данного сценария: созданы тесты по постановке на мониторинг доступности веб-приложения.  По созданному сервису запущен мониторинг в соответствии с заданными параметрами (создан именно сервис, а не черновик сервиса). Отображается статус сервиса (спустя минимум 5 минут с момента запуска мониторинга), а также данные на странице просмотра показателей качества.
Полезный ссылки:
- Страница создания Ссервиса (редактирование) типа "КДоступность услуги"
- Страница просмотра текущих показателей качества
- Сценарий создания нового SLA
- Сценарий настройки автоматического формирования отчета SLA (в этом же сценарии осуществляется создани"е контракта)

2.3. Описание сценария

№ шага

Действие пользователя

Реакция Системы

UI

Примечания по действиям пользователя

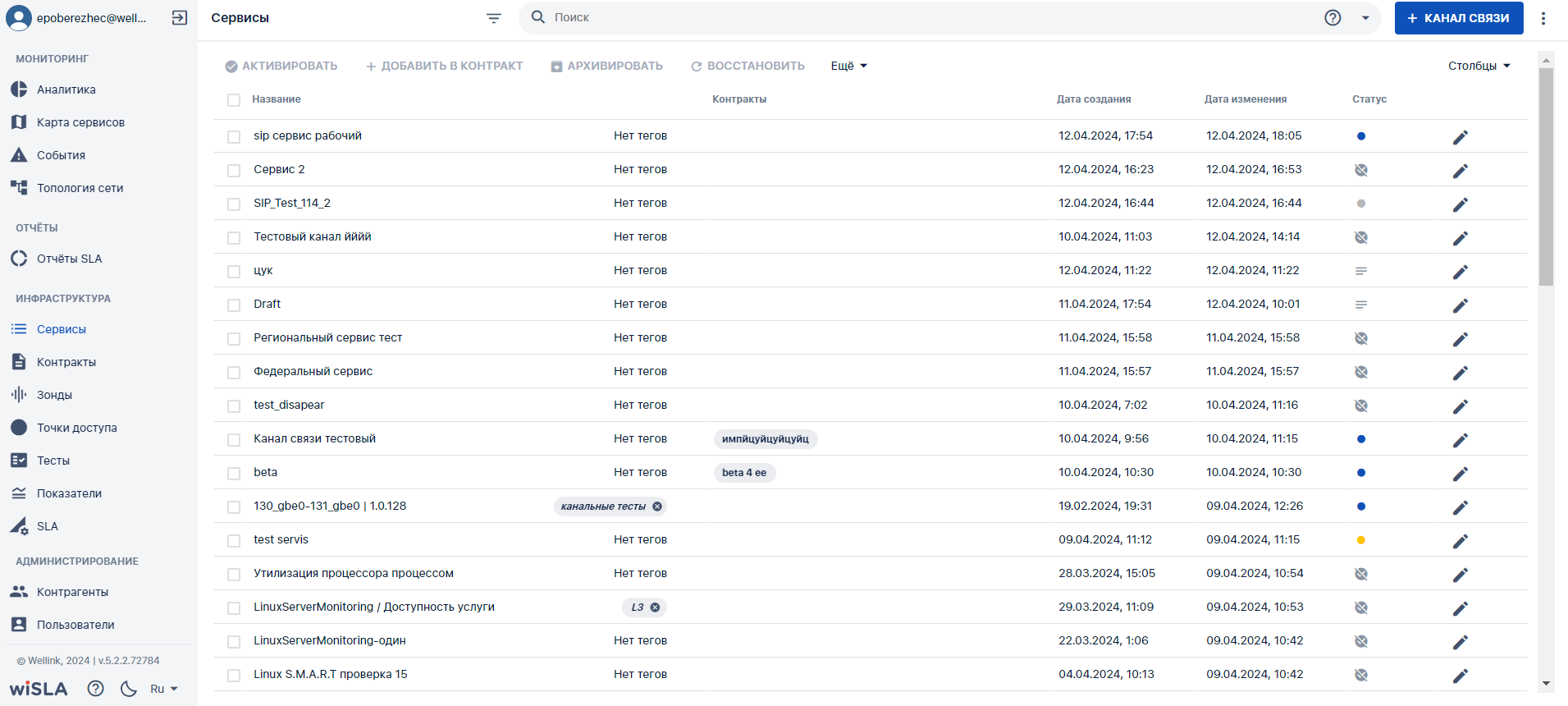

1.

Перейти на страницу Сервисы


1.1

 Открывает раздел "Сервисы" в функциональном блоке "ИНФРАСТРУКТУРА" Открывает страницу раздела "Сервисы", показывает список сервисов.

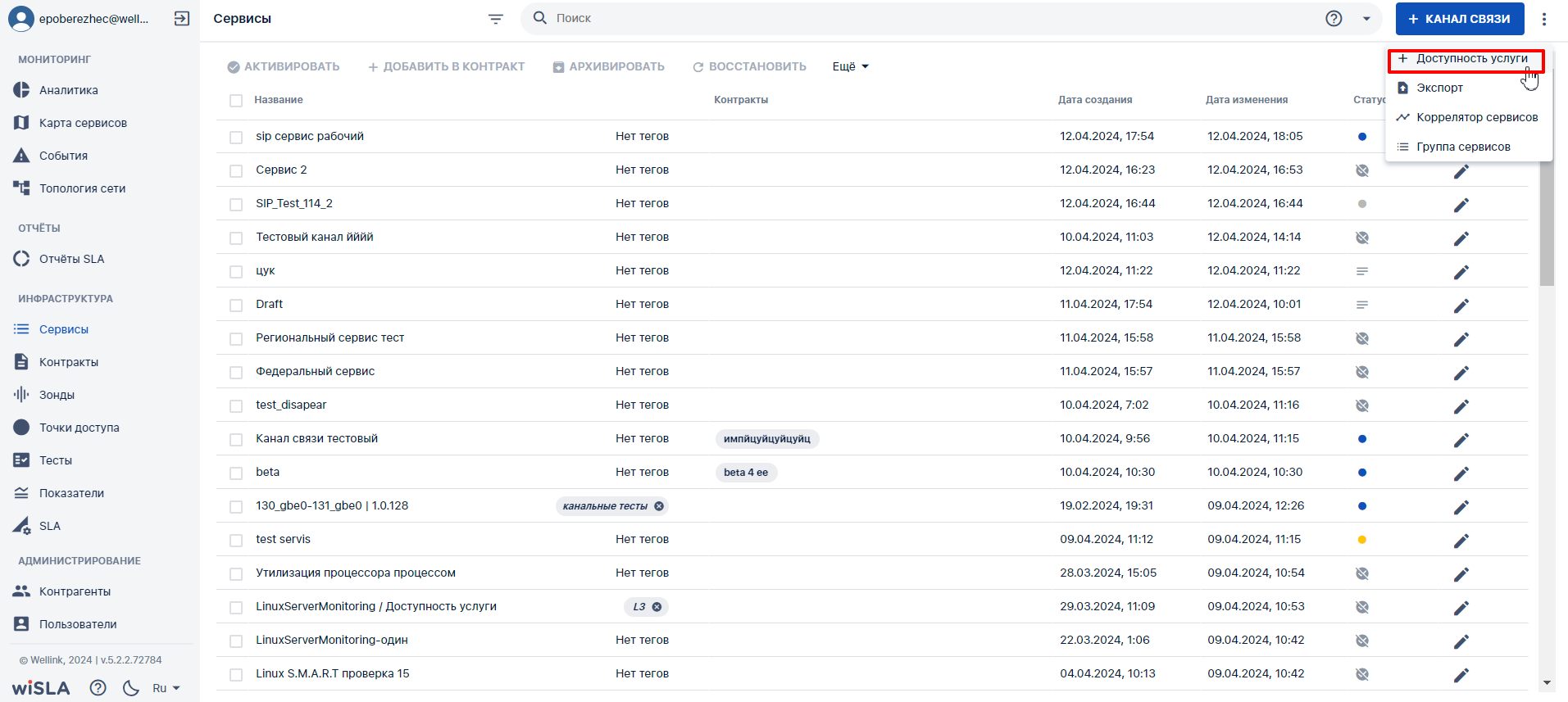

2.

Нажать кнопку "+ Доступность услуги"


2.1

Нажимает кнопку image.png в Toolbar.



 Показывает всплывающее меню










2.2

Выбирает пункт меню


Открывает страницу создания сервиса типа "Доступность услуги".


{{@816#bkmrk-}}




3.

Заполнить название сервиса


3.1

 Заполняет название Сервиса.

Отображает заполненное значение названия Сервиса.



{{@816#bkmrk--1}}

4.

Выбрать владельца


4.1

 Выбирает владельца сервиса - выпадающий список в поле "Владелец *" блок "Описание"

Показывает выпадающий список контрагентов, доступных пользователю, заполняет значение, выбранное пользователем.




Альтернативный сценарий: значение в поле "Владелец сервиса" может быть заполнено автоматически системой в соответствии с информацией, указанной в контрагенте (к которому в свою очередь привязан пользователь)

5.

Выбрать SLA


5.1

 Выбирает SLA - кнопка

image.png,

блок "Описание".

(создание нового SLA)

Показывает выпадающий список с контекстным поиском последних использованных SLA. Заполняет значение, выбранное пользователем.






Альтернативный сценарий:
В случае, если отсутствует SLA с необходимыми измерениями и/или параметрами, пользователь обладает возможностью создать SLA по клику на кнопку "Создать". Сценарий создания SLA

6.

Выбрать контракты


6.1

Выбирает контракт - кнопка

image.png,

блок "Контракты"

Показывает выпадающий список с контекстным поиском последних использованных контрактов. Заполняет значение, выбранное пользователем.



Альтернативный сценарий:


В

{{@816#bkmrk--1}}случае, если отсутствует нужный контракт, пользователь обладает создать контракт по клику на кнопку "Создать". Процесс создания контракта описан в сценарии настройки автоматического формирования отчета SLA

7.

 Выбрать зонд

7.1

 Нажимает кнопку

image.png,

блок "Зонды", "Точка мониторинга".

Показывает выпадающий список с контекстным поиском доступных пользователю зондов.




Альтернативный сценарий:

В случае, если нет подходящего зонда, пользователь обладает возможностью создать зонд по клику на кнопку "Создать" (необходимо учитывать, что мониторинг будет осуществляться только в том случае, когда зонд доступен в системе).

7.2

Выбирает запись зонда в списке.

Отображает выбранный зонд.





{{@816#bkmrk--1}}

8.

Выбрать измерения


8.1

Выбирает измерение - кнопка  image.png, блок "Измерения".

Показывает выпадающий список измерений выбранного SLA.


Примечание:

В выпадающем списке измерений выводится только те измерения, которые существуют в выбранном ранее в SLA (в поле SLA).
8.2 Выбирает измерение ICMP.

Отображает измерение ICMP в списке измерений.



{{@816#bkmrk--1}}
8.3 Выбирает измерение L7 TCP.

Отображает измерение L7 TCP в списке измерений.





8.4 Выбирает измерение L7 HTTP.

Отображает измерение L7 HTTP в списке измерений.





9.

 Создать тесты

9.1

 Нажимает пиктограмму image.png в поле "Тесты" строки измерения ICMP, блок "Измерения".

Показывает всплывающее меню:

  • Выбрать тест
  • Создать тест



Альтернативный сценарий:

В случае, если необходимый тест уже существует, пользователь обладает возможностью выбрать его по клику на кнопку "Выбрать тест"

9.2

 Выбирает пункт "Создать тест".

Показывает модальное окно "Создать тест"





9.3
  1. Заполняет название "p-test";
  2. Выбирает тип теста "wiProbe P-Test";
  3. Заполняет значение пропускной способности;
  4. Выбирает в выпадающем списке исходящий интерфейс;
  5. Вводит адрес назначения (например ya.ru).
  6. Нажимает кнопку


Отображает созданный тест "wiProbe P-Test" в строке измерения "ICMP".





9.4

 Нажимает пиктограмму image.png в поле "Тесты" строки измерения "L7 TCP", блок "Измерения".

Показывает всплывающее меню:

  • Выбрать тест
  • Создать тест



9.5

 Выбирает пункт "Создать тест".

Показывает модальное окно "Создать тест"





9.6
  1. Заполняет название "tcp-test ya.ru";
  2. Выбирает тип теста "wiProbe L7-TCP-Test";
  3. Выбирает в выпадающем списке исходящий интерфейс;
  4. Вводит адрес назначения (например ya.ru).
  5. Нажимает кнопку


Отображает созданный тест типа "wiProbe L7-TCP-Test" в строке измерения "L7 TCP".





9.7

 Нажимает пиктограмму image.png в поле "Тесты" строки измерения L7 HTTP, блок "Измерения".

Показывает всплывающее меню:

  • Выбрать тест
  • Создать тест



9.8

 Выбирает пункт "Создать тест".

Показывает модальное окно "Создать тест"





9.9
  1. Заполняет название "http-test ya.ru";
  2. Выбирает тип теста "wiProbe L7-HTTP-Test";
  3. Выбирает в выпадающем списке исходящий интерфейс;
  4. Вводит адрес назначения (например ya.ru).
  5. Нажимает кнопку


Отображает созданный тест типа "wiProbe L7-HTTP-Test" в строке измерения "L7 HTTP".





10.

 Сохранить

10.1

 Нажимает кнопку image.png

Показывает модальное окно "Дополнительные действия".








10.2

Отмечает чекбокс

image.png нажимает кнопку

  1. Закрывает модальное окно "Дополнительные действия".
  2. Запускает созданные тесты.
  3. Закрывает страницу создания сервиса типа "Доступность услуги".
  4. Переходит на страницу раздела "Сервисы", отображает созданный сервис в списке сервисов.




3. Обучающее видео

Видео-ролик на Youtube.
