Постановка на мониторинг пользовательского трафика (Netflow)
1. Диаграммы сценария
Диаграмм постановки на мониторинг пользовательского трафика

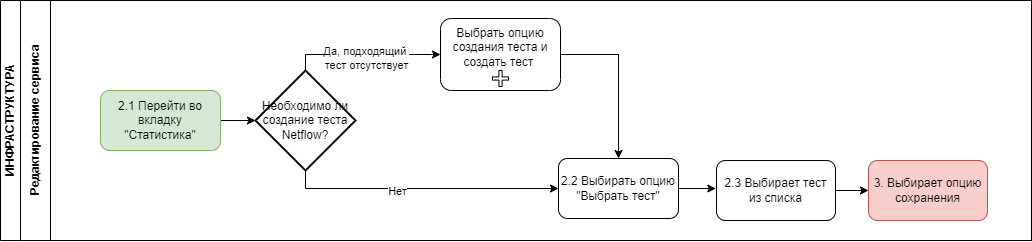

Диаграмма постановки зонда Netflow
2. Вводная информация
Netflow - тест, который собирает данные одля анализа пользовательскомго трафике.а
Ожидаемый результат выполнения сценария: на странице конкретного сервиса выводяится блок "Статистика" с показателями пользовательского трафика (например, загрузка канала, процент загрыузки)
3. Описание сценария
|
№ шага |
Действие пользователя |
Реакция Системы |
UI |
Примечания по действию пользователя |
|---|---|---|---|---|
|
1. |
Перейти в Сервис | |||
| 1.1 |

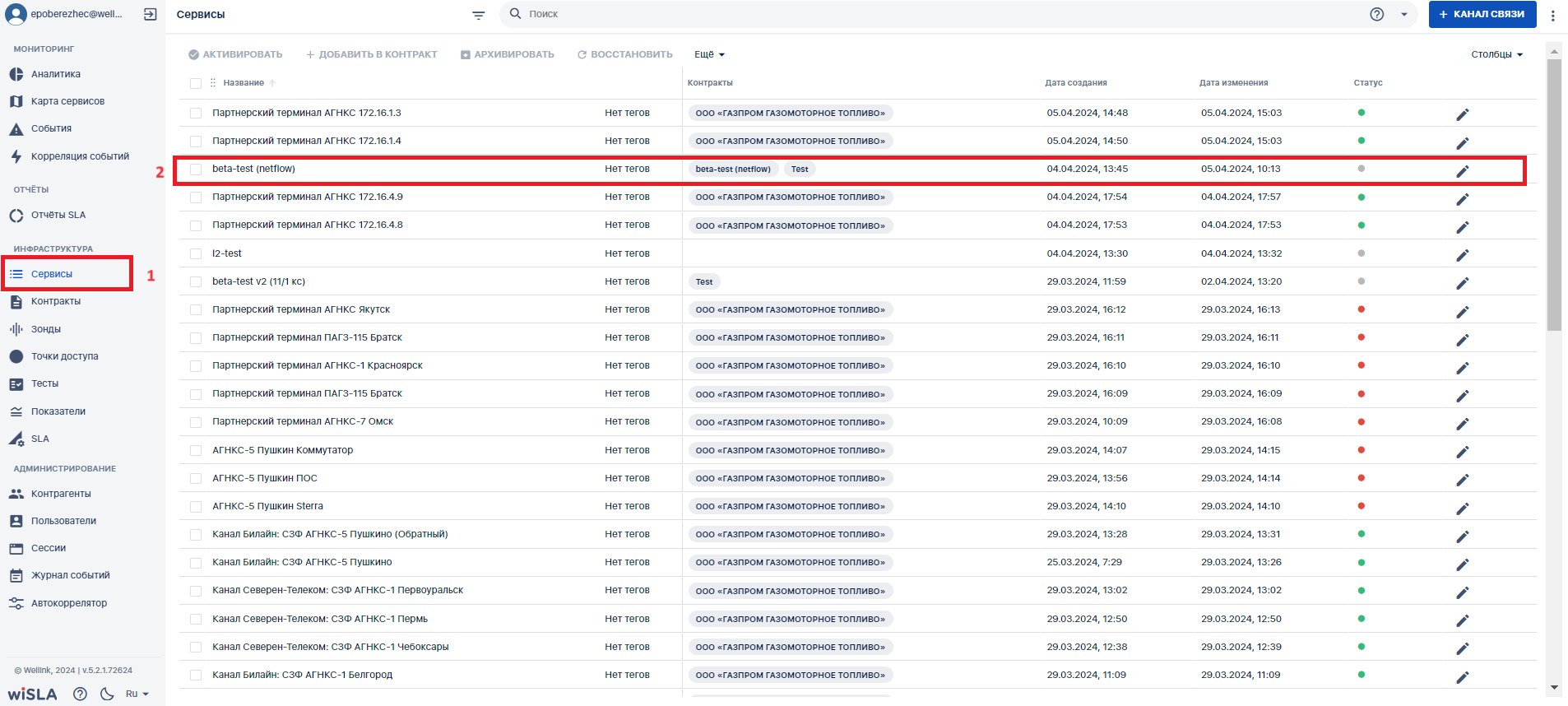

1. Перейти в раздел Сервисы. 2. Выбрать существующий сервис
|
Открывает раздел сервисы. Выводит страницу конкретного сервиса |
|
Альтернативный вариант: Создать сервис (в случае если не существует подходящего)
Примеры сценариев по созданию сервиса: Параметры, заданные внутри сервиса (измерения, тесты) не влияют на мониторинг пользовательского трафика. Однако Netflow не может существовать без сервиса. |
| 1.2 |
Нажимает кнопку |
Показывает всплывающее меню
|
|
|
| 1.3 |
Выбирает пункт меню "Редактирование сервиса" |
Открывает страницу создания сервиса |
|
|
| 2 | Постановка зонда Netflow | |||
| 2.1 | Открывает вкладку "Статистика" | Открывает вкладку "Статистика" |  |
|
| 2.2 |
Выбирает опцию "Выбрать тест"
|
Выводит строку с выпадающим списком доступных пользователю зондов Netflow_collector |  |
Альтернативный вариант: В случае, если в списке отсутствует подходящий |
| 2.3 | Выбирает вариант из предложенных | Заполняет значение, выбранное пользователем. |  |
Доступен только единичный выбор. |
| 3 |
|
|||
| 3.1 |
Выбирает опцию сохранения
|
Сохраняет заполненное значение, открывает страницу этого же сервиса ( |
 |
Альтернативный вариант: В случае, если настройка Netflow осуществлялась при создании нового сервиса:
|
в
Для себя (удалю позже)
Netflow - тест, который собирает данные о пользовательском трафике
нужно выбрать зонд Netflow в разделе "Статистика" (указать ip адрес к Netflow collector)
В системе должен быть зонд Netflow
ПО (база данных) на сервере, куда cisco отправляет данные по загрузке пользовательского трафику (место, куда приходят и хранятся данные по пользовательском трафику, и мы можем это оттуда вытянуть, но что-то измерить мы при помощи этого не можем)
Там просто хранилище табличек с данными, какой объем трафика с какого ip на какой ушел
Мы можем указать настройки:
Маска сети (Выбор фильтра 0.0.0.0/0) - мы сейчас вытягиваем все, но мы можем задать и вытягивать трафик только нужной нам подсети (если понимаем, что нам не нужно тащить весь трафик) Понять необходимость создания сервиса специально для этого сценария Вопросы: - мне неважно, какой тип сервиса у меня, мониторинг пользовательского трафика я могу настроить и там, и там? да- верно ли, что я не могу поставить на мониторинг, не выбирая никакие другие измерения? или это просто дополнение, которые не может существовать отдельно? - есть ли какая-то взаимосвязь между теми измерениями и тестами, которые у меня указаны и тем, что запущен мониторинг пользовательского трафика? нет- результат трафика отображается в отчете SLA? нет - нужно ли в сценарий включать настройку маски сети? нет (значит захват всего трафика) - какие еще тесты могут находиться в разделе Статистика? нет - верно ли понимаю, что пользователь самостоятельно такое создать не сможет? оказывается может - верно ли, что в статистике может существовать всего один тест? тк как при наличии уже существующего теста, кнопки добавления и удаления скрываются. Почему есть такое ограничение?
