Постановка на мониторинг SIP-сервера
1. Диаграммы сценария
Диаграмма постановки Linux-на мониторинг SIP-сервера
2. Вводная информация
В данном сценарии описаны действия по постановке Linux-мониторинга. Принцип работы сбора данных следующий: осуществляется установка программного агента на узел мониторинга, сбор данных выполняется из системных файлов.Преимущество способа мониторинга: отсутствие необходимости доступности протоколов, иных разрешений (ssh, SNMP).
Ожидаемый результат выполнения сценария: По созданному сервису запущен мониторинг в соответствии с заданными параметрами, осуществляется сбор данных из системных файлов. Отображается статус сервиса (спустя минимум 5 минут с момента запуска мониторинга), а также данные на странице просмотра показателей качества.
3. Описание сценария
|
№ шага |
Действие пользователя |
Реакция Системы |
UI |
Примечания по действию пользователя |
|---|---|---|---|---|
| 1. |
Перейти на страницу Сервисы |
|||
|
1.1 |
Открывает раздел "Сервисы" в функциональном блоке "ИНФРАСТРУКТУРА" | Открывает страницу раздела "Сервисы", показывает список сервисов. |
|
|
|

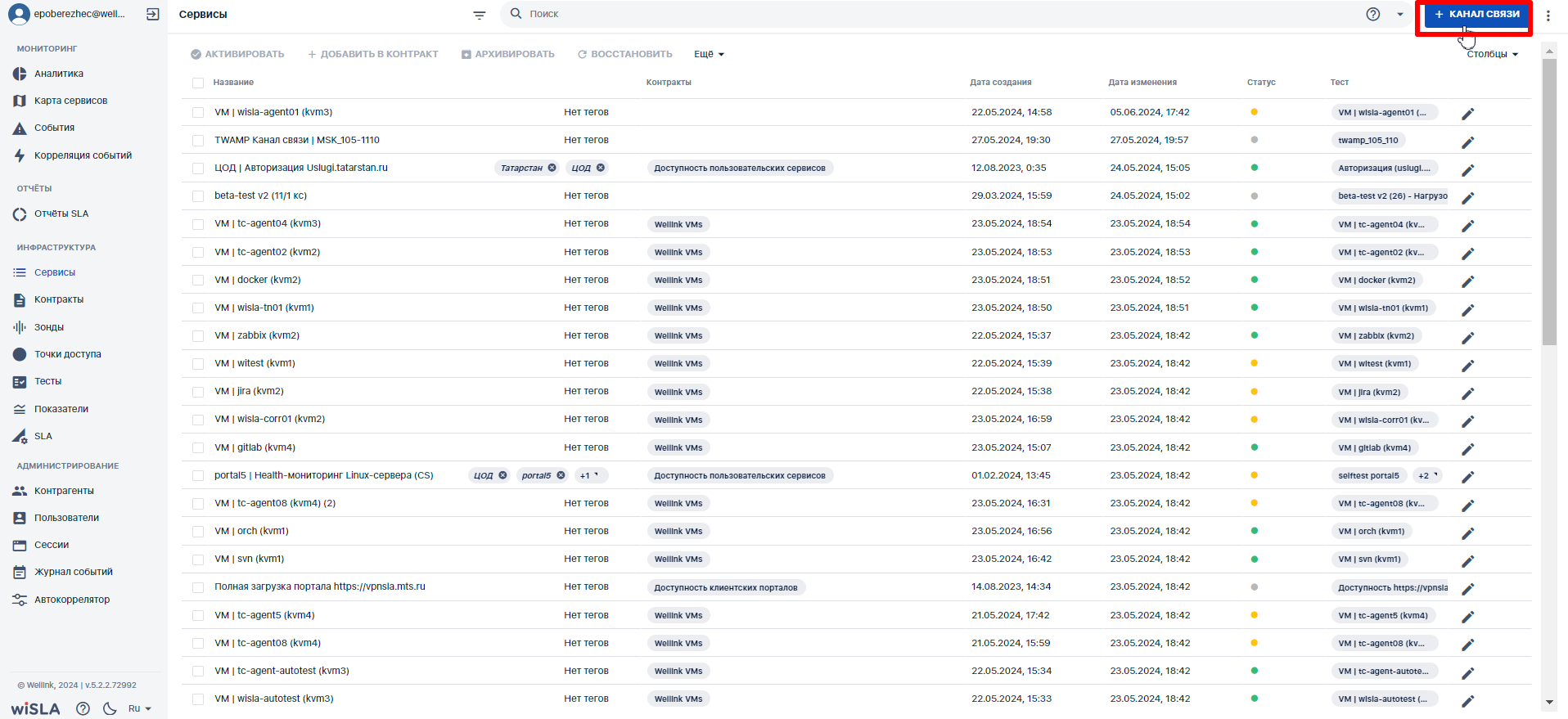

2. |
||||
|
2.1 |
Нажимает кнопку
|
|
| |
|
| Открывает страницу создания сервиса типа " |
|
|
|

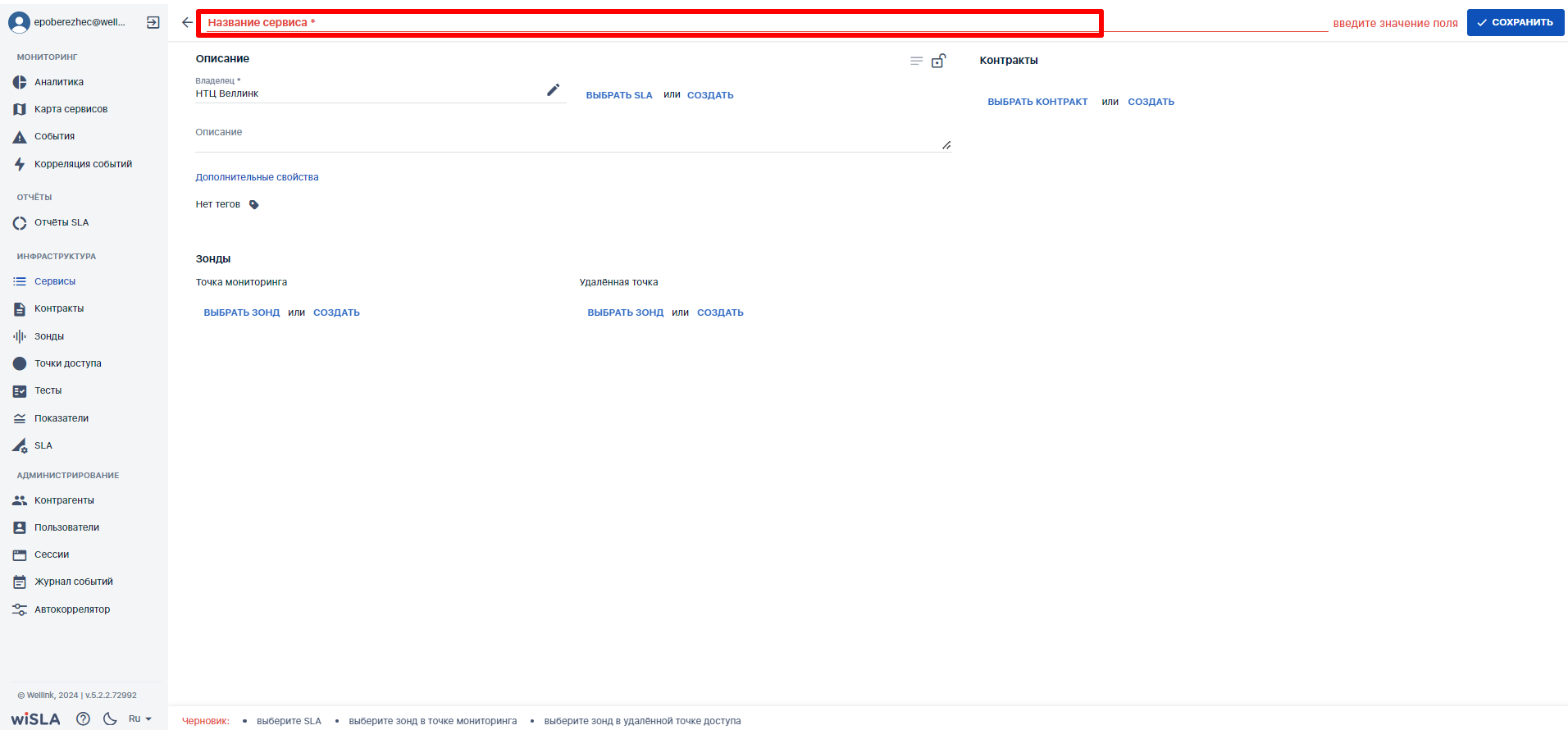

2.3 |
Заполняет название Сервиса. |
Отображает заполненное значение названия Сервиса. |
|
|
|

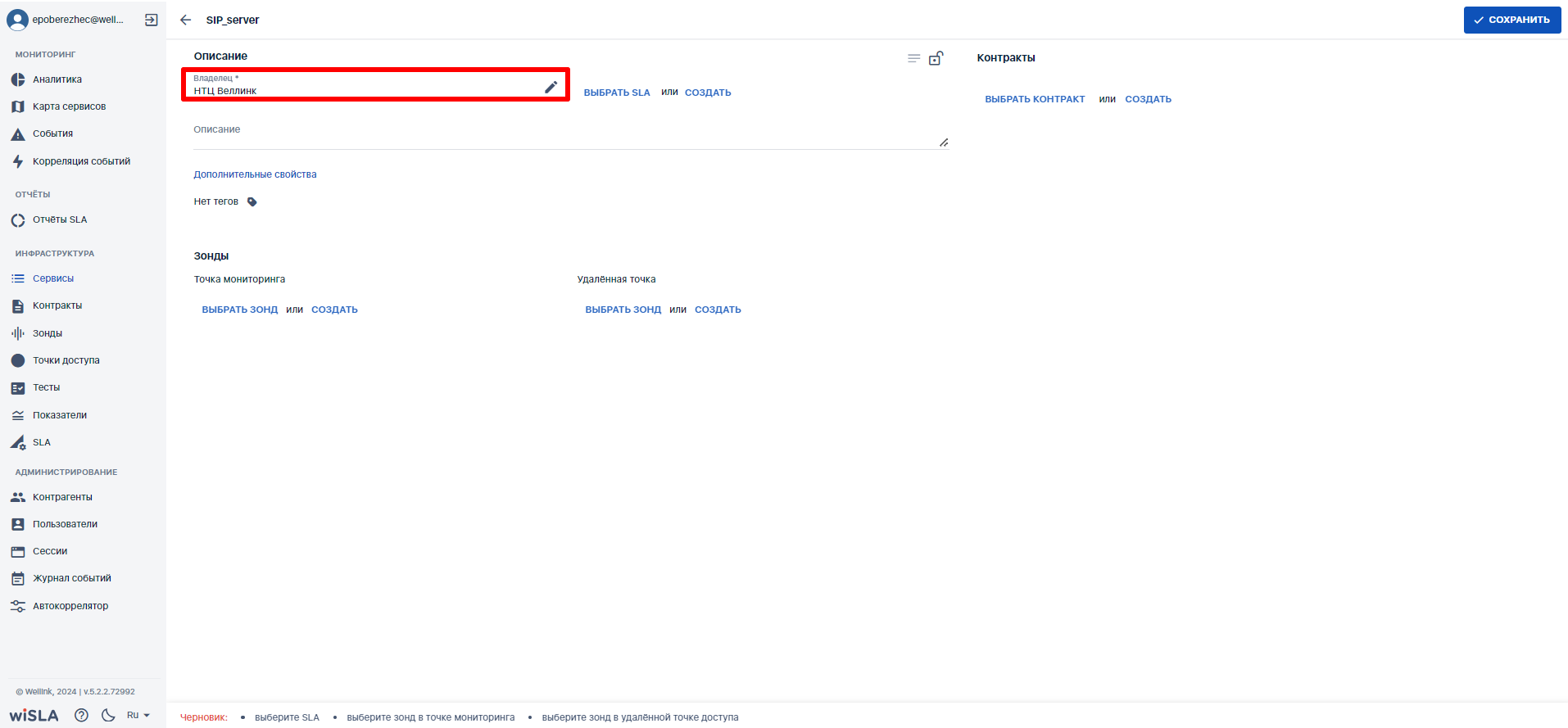

2.4 |
Выбирает владельца сервиса - выпадающий список в поле "Владелец *" блок "Описание" |
Показывает выпадающий список контрагентов, доступных пользователю, заполняет значение, выбранное пользователем. |
|
|
| 3 | Выбрать SLA |
|||
|
3.1 |
|
Показывает выбранное SLA |
|
Альтернативный вариант: в SLA должны быть измерения, которые возможно измерить при помощи |
| 4 | Выбрать зонд | |||
|
4.1 |
Нажимает кнопку «Выбрать зонд» для удалённой точки в блоке «Зонды». |
Показывает доступные зонды в раскрывающемся списке с автодополнением. |
 |
|
|
4.2 |
Выбирает зонд из списка. |
Показывает выбранный зонд в блоке «Зонды». |
|
|
|
5. |
Выбрать измерение |
|||
|
5.1 |
Нажимает кнопку |
Показывает выпадающий список измерений. |
|
Примечание: В выпадающем списке измерений выводится только те измерения, которые существуют в выбранном ранее в SLA (поле SLA). |
|
5.2 |
Выбирает измерение из выпадающего списка. | Показывает выбранное измерение в блоке "Измерения". |
|
|
|
6. |
Создать и настроить тест типа DC |
|||
|
6.1 |
Нажимает пиктограмму |
Открывает всплывающее меню
|
|
Альтернативный сценарий:
В случае, если необходимый тест уже существует, пользователь обладает возможностью выбрать его по клику на кнопку "Выбрать тест" |
|
6.2 |
Выбирает пункт
|
Открывает модальное окно создания теста. | ||
|
6.3 |
Указывает название теста в поле для ввода текста «Название *». |
Показывает название теста.
|
|
|
|
6.4 |
В раскрывающемся списке «Тип теста» выбирает значение wiProbe Agent DC |
Отображает выбранный тип теста. Выводится блок "Показатели" |
|
|
|
6.5 |
Нажимает кнопку
|
Отображает выпадающий список показателей с контекстным поиском. |
|
|
|
6.6 |
Выбирает показатель из раскрывающегося списка. |
Отображает выбранный показатель в поле "Показатель". |
|
|
|
6.7 |
Заполняет поля |
Заполненные поля доступны для редактирования. |
|
|
|
6.8 |
Нажимает кнопку
|
Сохраняет новый тест. Показывает новый тест в блоке «Измерения» на странице создания сервиса. |
|
|
|
7 |
Запустить мониторинг |
|||
|
7.1 |
Нажимает кнопку  |
Показывает модальное окно "Дополнительные действия".
|
|
|
|
7.2 |
Отмечает чекбокс
|
|
Пример отображения результатов мониторинга на странице показателей качества сервиса:
|
|
в
нажимает кнопку
