Страница создания нагрузочных тестов

1. Параметры экранной формы

Параметр	Значение
Открывается из	Меню → Раздел "Инфраструктура" → Сервисы → Щелчок по записи активного сервиса → Страница текущий показателей: кнопка
Тип экранной формы	Страница создания сущности
Компонент выбора периода отображения	Нет
Компонент динамики	Да, настройка пропускной способности теста
Автообновление страницы	Нет
Всплывающие уведомления на странице	Нет
Работа с тегами	Нет
Особенности формы	Нет

2. Секции и компоненты

Компонент		Краткое описание	Тип элемента экранной формы	Тип и диапазон значений	Значение по умолчанию
Название сервиса		Название сервиса	Текст:	-	-
Запустить тест		Запуск теста	Кнопка:	-

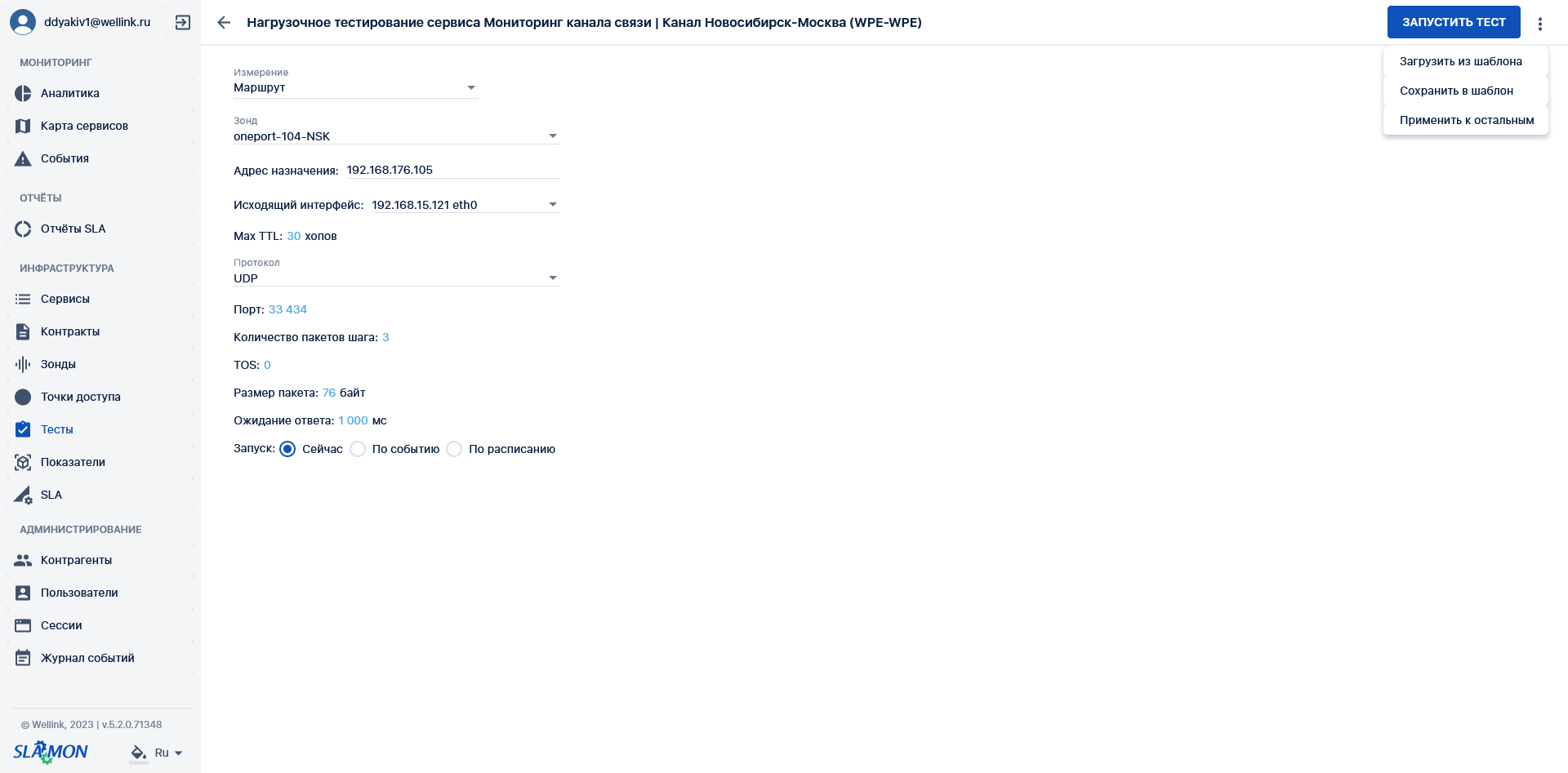

	Загрузить из шаблона	Загрузить шаблон теста из достпуных
	Сохранить в шаблон	Сохранить созданный тест как шаблон
	Применить к остальным

2.2. Поля страницы для нагрузочного теста типа L2

Компонент	Краткое описание	Тип элемента экранной формы	Тип и диапазон значений	Значение по умолчанию
Измерение	Элемент выбора единицы измерения теста	Закрытый список	Список: Пропускная способность	Пропускная способность.
Ожидаемая пропускная способность	Элемент выбора скорости, на которой будет выполняться тестирование.	Радио-кнопка с ползунком	Изменять значение можно передвигая ползунок с помощью мыши или задавать точные значения скорости в процентах или мбит/с нажатием на соответствующую цифру и ручным вводом необходимого значения	100%
Размер пакета, байт	Позволяет задать размер посылаемого пакета. Редактирование поля осуществляется путем нажатия на цифру размера пакета.	Поле ввода с клавиатуры	Система принимает значения от 64 до 9600 байт	1500
Не фрагментировать	позволяет выбрать одно из состояний фрагментации:	Переключатель чек-бокс:	включено или отключено	отключено
Продолжительность	позволяет задать продолжительность тестирования	Редактирование поля осуществляется путем нажатия на значение параметра. Переключатель секунд/пакетов определяет единицы измерения продолжительности нагрузочного теста.	Допустимые значения для времени: от 15 до 3600 секунд. Допустимые значения для количества пакетов: от 1 до 5 000 000 пакетов	30 секунд
Направление	Позволяет выбрать направление.	Переключатель	Тест может быть проведён в прямом (от зонда А к зонду Б) или в обратном (от зонда Б к зонду А) направлении	от зонда А к зонду Б
Критерий оценки:	отклонение фактической полосы пропускания от ожидаемой не более чем на х%	Поле ввода с клавиатуры	Позволяет задать значение коэффициента отклонения фактической полосы пропускания от ожидаемой не более чем на ... %	5
Запуск	Позволяет запустить тест немедленно или выполнить планирование периодического запуск	Переключатель	Сейчас По расписанию	Сейчас

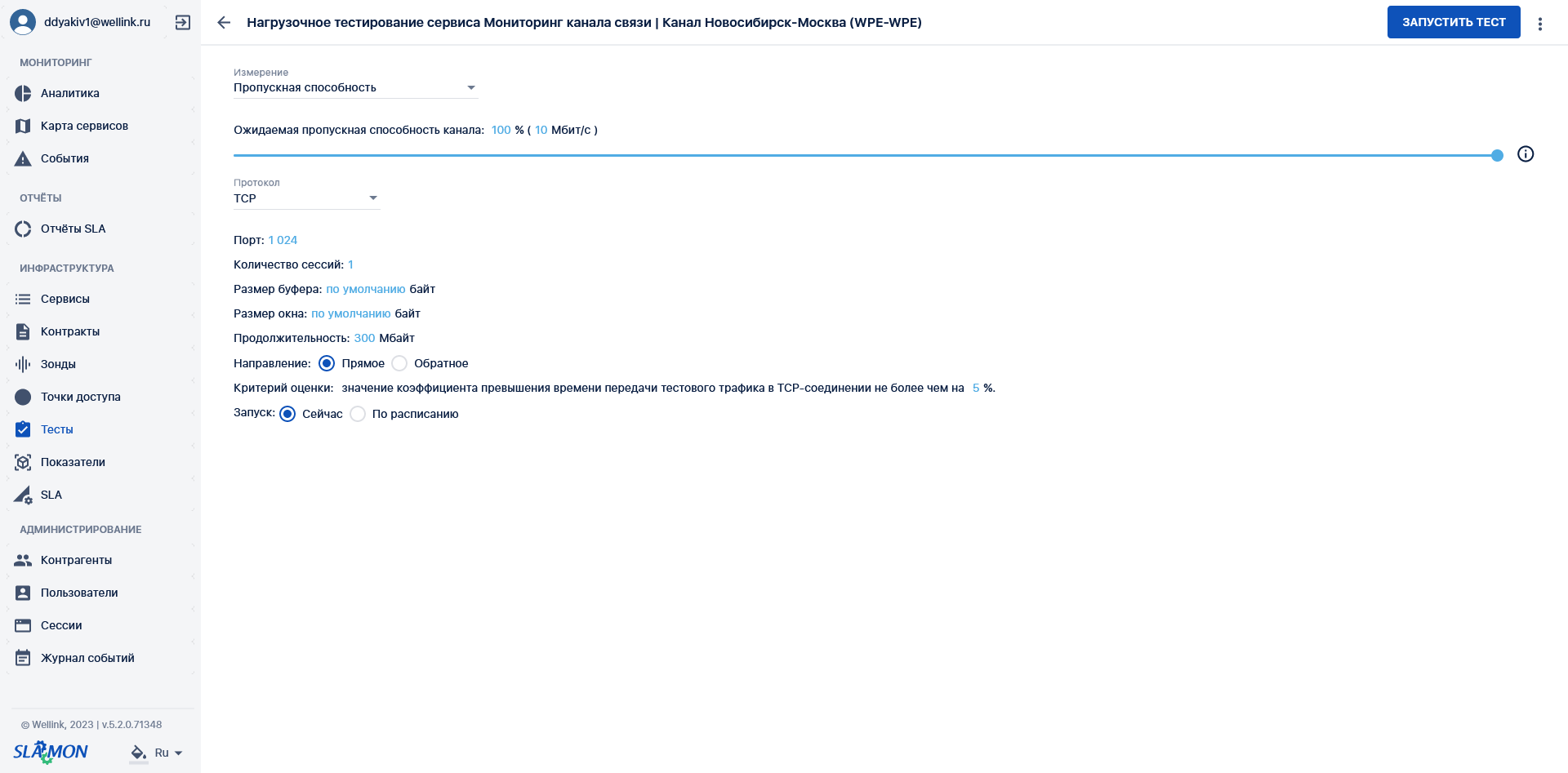

2.3. Поля страницы для нагрузочного теста типа TCP

Компонент	Краткое описание	Тип элемента экранной формы	Тип и диапазон значений	Значение по умолчанию
Измерение	Элемент выбора единицы измерения теста	Закрытый список	Пропускная способность	Пропускная способность.
Ожидаемая пропускная способность	Элемент выбора скорости, на которой будет выполняться тестирование.	Радио-кнопка с ползунком	Изменять значение можно передвигая ползунок с помощью мыши или задавать точные значения скорости в процентах или мбит/с нажатием на соответствующую цифру и ручным вводом необходимого значения	100%
Протокол	Для TCP-теста выбирается TCP	Закрытый список	TCP/UDP	TCP
Порт	позволяет задать значение TCP-порта	После нажатия появляется поле ввода с клавиатуры	числа от 1024 до 65535	1024
Количество сессий	позволяет задать количество сессий	После нажатия появляется поле ввода с клавиатуры	значения от 1 до 5	1
Размер буфера	позволяет задать размер буфера	После нажатия появляется поле ввода с клавиатуры	от 16384 до 225280 байт	по умолчанию
Продолжительность	Позволяет задать продолжительность тестирования. Тест будет продолжаться до тех пор, пока не будет передано указанное значение мегабайт трафика.	После нажатия появляется поле ввода с клавиатуры	значения от 1 до 1000 Мбайт	300 Мбайт
Направление	Позволяет выбрать направление.	Переключатель	Прямое Обратное	Прямое
Критерий оценки:	значение коэффициента превышения времени передачи тестового трафика в TCP-соединении	Поле ввода с клавиатуры	1-100%	5%
Запуск	Позволяет запустить тест немедленно или выполнить планирование периодического запуск	Переключатель	Сейчас По расписанию	Сейчас

2.3 Поля страницы для нагрузочного теста типа ICMP

Компонент	Краткое описание	Тип элемента экранной формы	Тип и диапазон значений	Значение по умолчанию
Измерение	Элемент выбора единицы измерения теста	Закрытый список	Список: Пропускная способность	Пропускная способность.
Ожидаемая пропускная способность	Элемент выбора скорости, на которой будет выполняться тестирование.	Радио-кнопка с ползунком	Изменять значение можно передвигая ползунок с помощью мыши или задавать точные значения скорости в процентах или мбит/с нажатием на соответствующую цифру и ручным вводом необходимого значения	100%
Размер пакета, байт	Позволяет задать размер посылаемого пакета. Редактирование поля осуществляется путем нажатия на цифру размера пакета.	Поле ввода с клавиатуры	Система принимает значения от 64 до 9600 байт	1500
Не фрагментировать	позволяет выбрать одно из состояний фрагментации:	Переключатель чек-бокс:	включено или отключено	отключено
Продолжительность	позволяет задать продолжительность тестирования	Редактирование поля осуществляется путем нажатия на значение параметра. Переключатель секунд/пакетов определяет единицы измерения продолжительности нагрузочного теста.	Допустимые значения для времени: от 15 до 3600 секунд. Допустимые значения для количества пакетов: от 1 до 5 000 000 пакетов	60 секунд
Критерий оценки:	отклонение фактической полосы пропускания от ожидаемой не более чем на х%	Поле ввода с клавиатуры	Позволяет задать значение коэффициента отклонения фактической полосы пропускания от ожидаемой не более чем на ... %	5
Запуск	Позволяет запустить тест немедленно или выполнить планирование периодического запуск	Переключатель	Сейчас По расписанию	Сейчас

2.4. Поля страницы для нагрузочного теста типа UDP

Компонент	Краткое описание	Тип элемента экранной формы	Тип и диапазон значений	Значение по умолчанию
Измерение	Элемент выбора единицы измерения теста	Закрытый список	Пропускная способность	Пропускная способность.
Ожидаемая пропускная способность	Элемент выбора скорости, на которой будет выполняться тестирование.	Радио-кнопка с ползунком	Изменять значение можно передвигая ползунок с помощью мыши или задавать точные значения скорости в процентах или мбит/с нажатием на соответствующую цифру и ручным вводом необходимого значения	100%
Протокол	Для UDP -теста выбирается UDP	Закрытый список	UDP/TCP	UDP
Размер пакета	позволяет задать размер посылаемого пакета	После нажатия появляется поле ввода с клавиатуры	значения от 64 до 9600 байт	1500 байт
Не фрагментировать	позволяет выбрать одно из состояний фрагментации:	Переключатель чек-бокс:	включено или отключено	отключено
Продолжительность	позволяет задать продолжительность тестирования	Редактирование поля осуществляется путем нажатия на значение параметра. Переключатель секунд/пакетов определяет единицы измерения продолжительности нагрузочного теста	Допустимые значения для времени: от 15 до 3600 секунд. Допустимые значения для количества пакетов: от 1 до 5 000 000 пакетов	100 секунд
Режим тестирования	Переключатель, позволяющий выбрать одно из значений режима тестирования.	Переключатель	In-Service Out-Of-Service Переключатель не всегда позволяет выбрать одно из значений, это зависит от типа используемого оборудования. В таком случае, как правило, переключатель блокируется в положении «С перерывом сервиса (Out-Of-Service)», но для отдельного типа оборудования может быть доступен и режим «Без перерыва сервиса (In-Service)»	С перерывом сервиса (Out-Of-Service
Направление	Позволяет выбрать направление.	Переключатель	Прямое Обратное	Прямое
Генерация трафика		Радиокнопка	С одной стороны С двух сторон	С одной стороны
Критерий оценки:	отклонение фактической полосы пропускания от ожидаемой	Поле ввода	1-100%	5%
Запуск	Позволяет запустить тест немедленно или выполнить планирование периодического запуск	Переключатель	Сейчас По расписанию	Сейчас

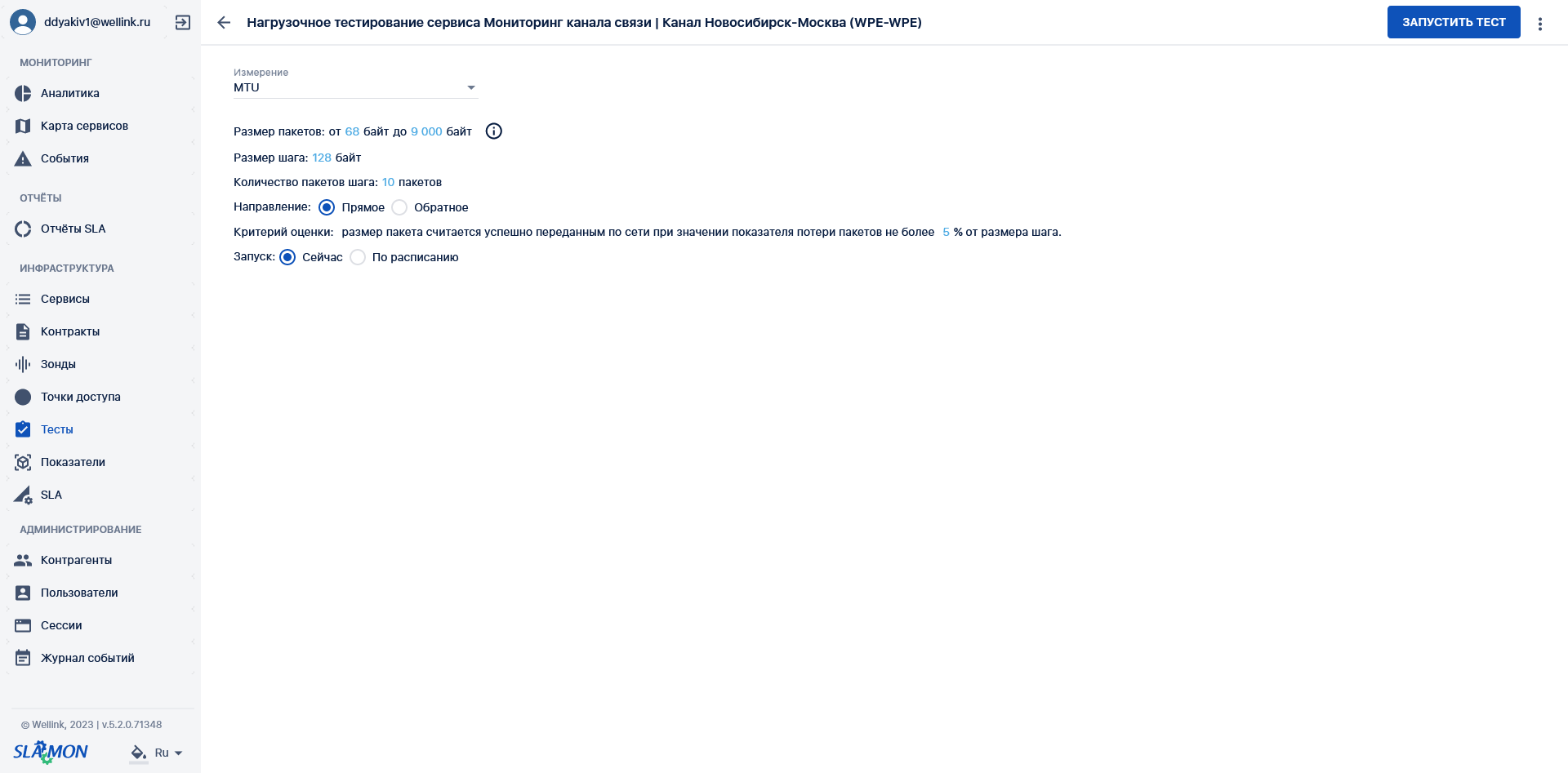

2.5. Поля страницы для нагрузочного теста типа MTU

Компонент	Краткое описание	Тип элемента экранной формы	Тип и диапазон значений	Значение по умолчанию
Измерение	Элемент выбора единицы измерения теста	Закрытый список	MTU	MTU
Размер пакетов	позволяет задать размер посылаемого пакета	После нажатия появляется поле ввода с клавиатуры	значения от 64 до 9600 байт	1500 байт
Размер шага	позволяет задать размер шага тестирования	После нажатия появляется поле ввода с клавиатуры	значения от 1 до 512 байт	128 байт
Количество пакетов шага	позволяет задать количество передаваемых пакетов в одном шаге тестирования	После нажатия появляется поле ввода с клавиатуры	значения от 1 до 1000 пакетов	10 пакетов
Направление	Позволяет выбрать направление.	Переключатель	Прямое Обратное	Прямое
Критерий оценки	отклонение фактической полосы пропускания от ожидаемой	Поле ввода	1-100%	5%
Запуск	Позволяет запустить тест немедленно или выполнить планирование периодического запуск	Переключатель	Сейчас По расписанию	Сейчас

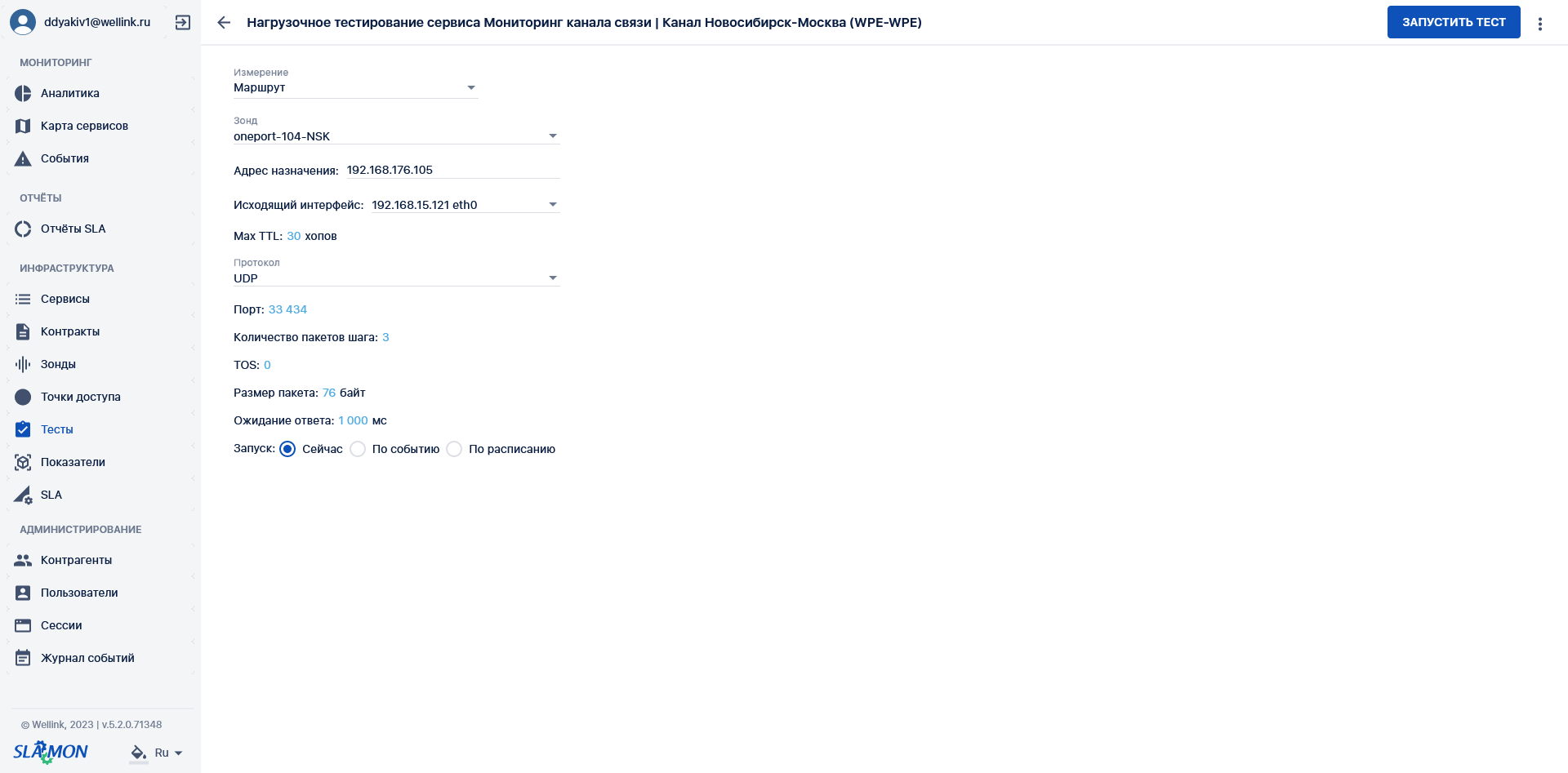

2.6. Поля страницы для нагрузочного теста типа Маршрут (Traceroute)

Компонент	Краткое описание	Тип элемента экранной формы	Тип и диапазон значений	Значение по умолчанию
Измерение	Элемент выбора единицы измерения теста	Закрытый список	Маршрут	Маршрут
Зонд	позволяет выбрать из списка зонд	Закрытый список	Список
Адрес назначения	позволяет задать IP-адрес назначения Traceroute-теста или hostname	После нажатия появляется поле ввода с клавиатуры	Текст в формате IP
Исходящий интерфейс	позволяет задать исходящий интерфейс, выбрав его из списка	Закрытый список	Список
Max TTL	позволяет задать число итераций или переходов, за который набор данных (пакет) может существовать до своего исчезновения	После нажатия появляется поле ввода с клавиатуры	Числа от 1 до 255
Протокол	позволяет задать протокол передачи данных, используемый в тесте	Закрытый список	UDP ICMP	UDP
Порт	Позволяет задать значение порта	После нажатия появляется поле ввода с клавиатуры	значения от 1024 до 65535	33434
Количество пакетов шага	позволяет задать количество передаваемых пакетов в одном шаге тестирования	После нажатия появляется поле ввода с клавиатуры	значения от 1 до 1000 пакетов	3 пакетов
TOS	позволяет задать TOS байт IP заголовка	После нажатия появляется поле ввода с клавиатуры	числа от 0 до 255	0
Размер пакета, байт	позволяет задать размер посылаемых пакетов	После нажатия появляется поле ввода с клавиатуры	от 64 до 9000 байт	76 байт
Ожидание ответа, мс	позволяет задать время ожидания ответа одного шага	После нажатия появляется поле ввода с клавиатуры	значения от 100 до 10000	1000 мс
Запуск	Позволяет запустить тест немедленно или выполнить планирование периодического запуск	Переключатель	Сейчас По событию По расписанию	Сейчас
