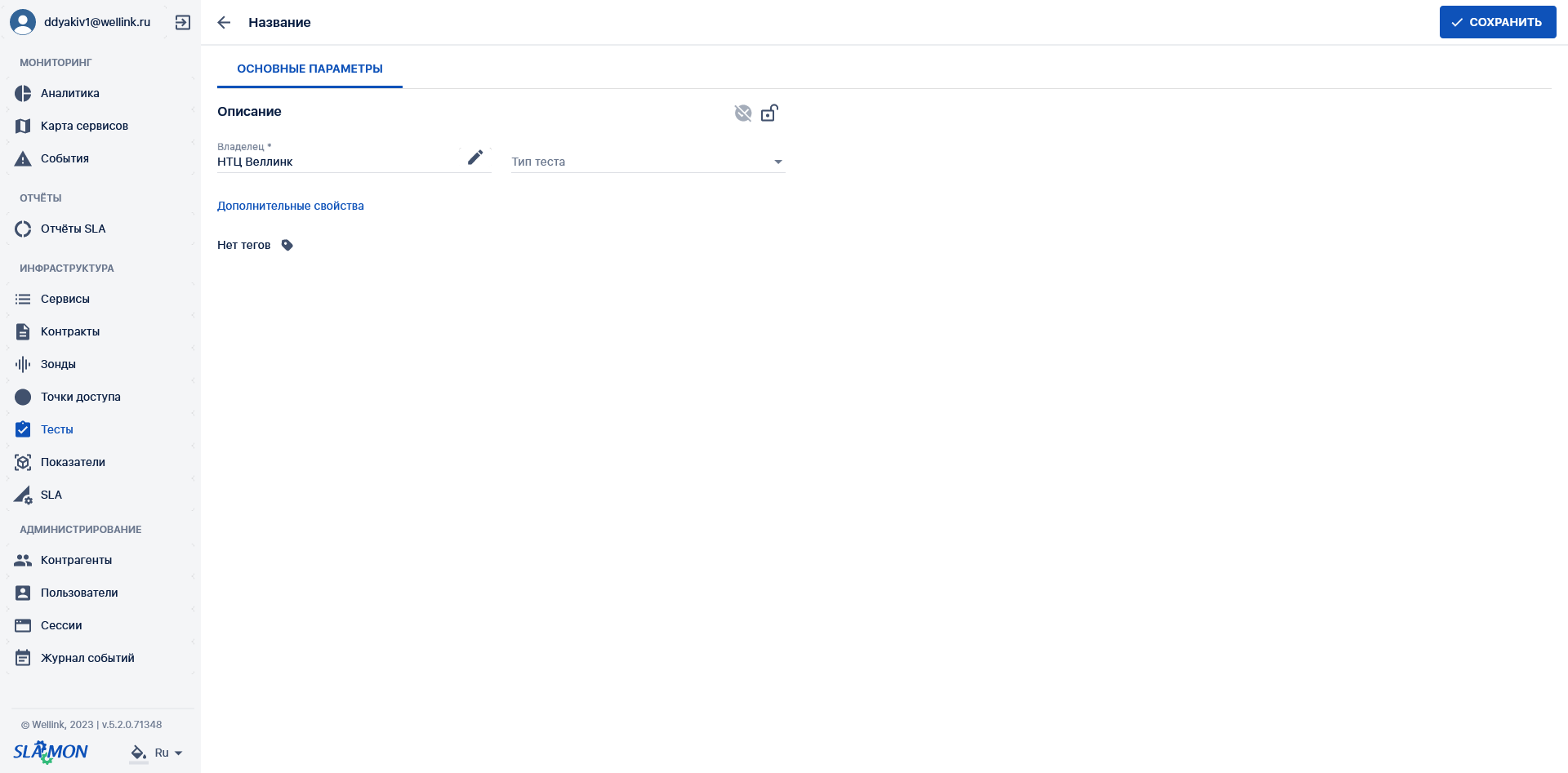

Страница создания теста (редактирования, просмотра)

1. Параметры экранной формы

Параметр	Значение
Открывается из	Меню → раздел ~~Адми~~Инифрастриуктурова~~ние~~ → Тесты: кнопка → Меню → раздел ~~Адми~~Инифрастриуктурова~~ние~~ → Тесты: выбор из списка записей. Меню → раздел ~~Адми~~Инифрастриуктурова~~ние~~ → Сервисы: → Сервисы: создание/редактирования сервиса → Измерения (после выбора SLA) → тесты : Меню → раздел ~~Адми~~Инифрастриуктурова~~ние~~ → Точки доступа: выбор из списка записей → Точки доступа: создание/редактирования точки доступа: → Вкладка "Сервисы": кнопка (редактировать) → Сервисы: создание/редактирования сервиса → Измерения (после выборf f SLA) → тесты : Меню → раздел ~~Адм~~Мониторин~~истрирование~~г → События: выбор из списка записей → Паспорт неисправности: щелчок по наименованию сервиса: → Текущие показатели: кнопка (Ещё) → Кнопка: редактирование сервиса → Сервисы: создание/редактирования сервиса → Измерения (после выбора SLA) → тесты : Меню → раздел ~~Адми~~Инифрастриуктурова~~ние~~ → Контракты: выбор из списка записей → Страница редактирования контракта: вкладка сервисы → Кнопка: редактирование сервиса → Сервисы: создание/редактирования сервиса → Измерения (после выбора SLA) → тесты :
Тип экранной формы	Страница создания сущности
Компонент выбора периода отображения	Нет
Компонент динамики	Нет
Автообновление страницы	Нет
Всплывающие уведомления на странице	Да
Работа с тегами	Да
Управление дополнительными свойствами	Да

2. Секции и поля

* - поля, обязательные к заполнению.

Поле	Описание	Тип и диапазон значений	Видимость	Доступность для редактирования	Значение по умолчанию (на странице создания)
Название теста*	Название, с которым тест будет отображаться в системе	Текст. Ввод с клавиатуры 1-255 символов	Всегда	Да	Нет. Выводится текст "Название теста", который исчезает при вводе пользователя

Поле

Описание

Тип и диапазон значений

Видимость

Доступность для редактирования

Значение по умолчанию (на странице создания)

Название теста*

Название, с которым тест будет отображаться в системе

Текст.

Ввод с клавиатуры

1-255 символов

Всегда

Да

Нет. Выводится текст "Название теста", который исчезает при вводе пользователя

2.2 Вкладка основные параметры:

2.2.1 Раздел описание

* - поля, обязательные к заполнению.

Поле	Описание	Тип и диапазон значений	Видимость	Доступность для редактирования	Значение по умолчанию (на странице создания)
Статус	Статус теста	Иконка состояния сервиса: Активный Неактивный Архивный	Всегда	-	Неактивный
Редактирование разрешено:	Кнопка выбора параметров редактирования теста	Кнопка переключатель: Разрешено всем пользователям Разрешено только пользователям владельца	Всегда	Да, переключение	Разрешено всем пользователям
Владелец*	Поле ввода владельца сервиса	Ввод с клавиатуры с возможность автозаполнения	Всегда	Да	Контрагент, который закреплен за текущем пользователем портала
Владелец (редактирование)	Кнопка перехода на страницу редактирования текущего контрагента	Кнопка:	При выбранном владельце сервиса	-	-
Тип теста*	Выбор типа теста из списка	Список: Cisco IP SLA Netflow OneAccess IP SLA OneAccess L2-Test Outer RAD OAM Rad TWAMP SNMP Universal Test SNMP Utilization Test TWAMP wiProbe Custom Scenario Test wiProbe DNS wiProbe L2-Test wiProbe L7-HTTP-Test wiProbe L7-TCP-Test wiProbe Online DPI wiProbe P-test wiProbe U-test wiProbe Y.1731	Всегда	Да, выбор из списка	-
Пропускная способность*	Поле ввода пропускной способности теста	Число от 1 до 100000000	После выбора типа теста, для тестов кроме Outer SNMP Utilization Test SNMP Universal Test wiProbe Custom Scenario wiProbe L7-HTTP-Test wiProbe L7-TCP-Test wiProbe Y.1731	Да, ввод с клавиатуры	-
Дополнительные свойства	Кнопка открытия модального окна настройки доп. свойств теста	Кнопка:	Всегда	-	-
Дополнительные свойства, Название	Поле ввода названия доп. свойства	Поле ввода с клавиатуры, текст	После открытия модального окна	Да	-
Дополнительные свойства, Свойство	Выбор типа свойства из списка доступных типов	Выбор из списка: Текст Дата Список	После открытия модального окна	Да, выбор из списка	Текст
Дополнительные свойства, Добавить	Кнопка добавления доп. свойства	Кнопка	После открытия модального окна	-	-
Дополнительные свойства, Удалить	Кнопка удаления доп. свойства	Кнопка	После открытия модального окна	-	-
Теги	Отображение тегов прикреплённых к тесту	Текстовая информация	Всегда	Да	Нет тегов
Теги, добавить тег	Кнопка активации поля ввода для тегирования теста	Кнопка	Всегда	-	-
Добавить тег, поле ввода	Поле ввода наименования тега	Поле ввода с клавиатуры, текст	При активации кнопки добавить тег	Да	-

2.2.2 Раздел зонды

* - поля, обязательные к заполнению.

Поле	Описание	Тип и диапазон значений	Видимость	Доступность для редактирования	Значение по умолчанию (на странице создания)
Зонд*	Выбор зонда, который будет вести измерения, из списка доступных.	Выпадающий список	Для всех тестов кроме: Outer SNMP Universal Test SNMP Utilization Test	Да, выбор из списка	-
Зонд в ~~центральной~~ точке мониторинга*	Выбор зонда, в точке мониторинга	Выпадающий список	Для тестов типа: Cisco IP SLA OneAccess IP SLA OneAccess L2-Test RAD OAM Rad TWAMP TWAMP wiProbe L2-Test wiProbe U-test wiProbe Y.1731	Да, выбор из списка	-
Зонд, редактирование	Кнопка перехода на страницу редактирования зонда	Кнопка:	После выбора зонда	-	-
Зонд, удалить	Кнопка открепления зонда от текущего теста	Кнопка:	После выбора зонда	-	-
Адрес зонда	Адрес местоположения зонда. Заполняется системой автоматически, после выбора зонда.	Только вывод. Текст	После выбора типа теста.	Нет	Нет
Тип зонда	Тип зонда. Заполняется системой автоматически, после выбора зонда.	Только вывод. Тип зонда из массива: wiProbe, Cisco, RAD, OneAccess, Netflow collector	После выбора типа теста.	Нет	Нет
Серийный номер	Серийный номер зонда . Заполняется системой автоматически, после выбора зонда.	Только вывод. Текст	После выбора типа теста.	Нет	Нет
IP-адрес	IP-адрес зонда. Заполняется системой автоматически, после выбора зонда.	Только вывод. Запись вида <ххх.ххх.ххх.ххх>, где ххх — число от 0 0 до 255	После выбора типа теста.	Нет	Нет
Режим сбора данных	Режим сбора данных зонда. Заполняется системой автоматически, после выбора зонда.	Только вывод. Значение из массива: SNMP, TELNET, TELNET+SNMP	После выбора типа теста.	Нет	Нет

2.2.3 Раздел настройки

* - поля, обязательные к заполнению.

захвата

Поле	Описание	Тип и диапазон значений	Видимость	Доступность для редактирования	Значение по умолчанию (на странице создания)
Поля для тестов типа Cisco IP SLA
Номер теста*	Поле ввода номера теста	Поле ввода с клавиатуры, текст	После выбора типа теста Cisco IP SLA	Да	Нет
Поля для тестов типа ~~Netflow~~Netflow, OnlineDPI
IP-адрес сенсора*	IP-адрес устройства выполняющего функцию сенсора	Только вывод. Запись вида <ххх.ххх.ххх.ххх>, где ххх — число от 0 до 255	После выбора типа теста Netflow OnlineDPI	Да			Нет
Выбор фильтра*	IP-адрес устройства/ подсети по которым будет происходить фильтрация поступающих данных	Только вывод. Запись вида <ххх.ххх.ххх.ххх/YY>, где ххх — число от 0 до 255 YY - число от 0 до 24	После выбора типа теста Netflow OnlineDPI	Да	Нет
Добавить фильтр	Кнопка добовления дополнительного фильтра	Кнопка:	После выбора типа теста Netflow OnlineDPI	-	-
Параметры захвата гтрафика: получить из теста	Кнопка раскрытия списка выбора тестов из которых будут взяты параметры захвата трафика	Кнопка:	После выбора типа теста Netflow OnlineDPI	-		-
Добавить критерий	Кнопка раскрытия диалога выбора типа критерия захвата трафика	Кнопка:	После выбора типа теста Netflow OnlineDPI	-	-
Выбор типа критерия захвата трафика	Диалог с выбором варианта из списка	Выбор элемента из списка: Протокол Порт источника Адрес источника Порт назначения Адрес назначения	После выбора типа теста Netflow OnlineDPI После нажатия кнопки	-	Выбран вариант "Протакол"
Параметры захвата трафика: Протокол	Выбор типа пакетов, которые будлут захватываться тестом	Выбор элемента из списка: Любой TCP/UDP UDP TCP ICMP	После выбора типа ~~OneAccess~~теста ~~IP SLA и OneAccess L2-Test~~ Netflow OnlineDPI И нажатия кнопки И выбора варианта "Протокол"	Да	"Любой"
НоПараметры ~~VRF~~*	нтрафика: По~~мер ви~~рт~~уального~~ ~~маршрут~~изасторчника	Поле добавляется по кнопке "Добавить критерий", задаётся порт источника для захвата трафика	Целое число в диапазоне от 1 до 11 65535	После выбора типа теста ~~OneAccess~~Netflow ~~IP SLA~~ OnlineDPI И нажатия кнопки И выбора варианта "Порт источника"	Да, после добавления	Нет
НоПараметры ~~Bridge~~захвата ~~group~~*трафика: Адрес источника	~~???~~Поле добавляется по кнопке "Добавить критерий", задаётся адрес источника для захвата трафика	ЦТе~~лое~~кст в дформате IP или DNS-имени сервера~~пазоне~~ ~~от 1 до 101~~	После выбора типа теста ~~OneAccess~~Netflow ~~L2-Test~~ OnlineDPI И нажатия кнопки И выбора варианта "Адрес источника"	Да, после добавления	Нет
НоПараметры Лзахвата трафика: Порт назначении*я	~~????~~Поле добавляется по кнопке "Добавить критерий", задаётся порт назначения для захвата трафика	Целое число в диапазоне от п1 до~~ложительное~~ ~~число~~65535	После выбора типа теста ~~OneAccess IP SLA~~Netflow ~~OneAccess L2-Test~~OnlineDPI И нажатия кнопки И выбора варианта "Порт назначения"	Да, после добавления	Нет
Параметры захвата трафика: Адрес назначения	Поле добавляется по кнопке "Добавить критерий", задаётся адрес назначения для захвата трафика	Текст в формате IP или DNS-имени сервера	После выбора типа теста Netflow OnlineDPI И нажатия кнопки И выбора варианта "Адрес назначения"	Да, после добавления	Нет
Удалить критерий	Удаление соответствующего поля с критериями захвата.	Кнопка:	После того, как добавлено хотя бы одно поле с критериями захвата	При наличии активна всегда	-
Поля для тестов типа Outer
Идентификатор системы*	Идентификатор внешней системы	Текст	После выбора типа теста Outer	Да	Нет
Идентификатор теста*	Связующий идентификатор теста во внешней системе	Текст	После выбора типа теста Outer	Да	Нет
Поля для тестов типа RAD OAM
Номер домена ОАМ (MD)*	Номер домена ОАМ	Значения от 1 до 128, настраивается заранее провайдером и сообщается оператору портала.	После выбора типа теста RAD OAM	Да	Нет
Номер связи ОАМ (MA)*	Номер связи ОАМ	Значения от 1 до 128, настраивается заранее провайдером и сообщается оператору портала.	После выбора типа теста RAD OAM	Да	Нет
Номер идентификатора ОАМ (MEP)*	Номер идентификатора ОАМ оконечного устройства	Значения от 1 до 8191, настраивается заранее провайдером и сообщается оператору портала	После выбора типа теста RAD OAM	Да	Нет
Номер сервиса (service)*	Номер сервиса для сбора статистики	Значения от 1 до 8	После выбора типа теста RAD OAM	Да	Нет
Номер инстанции (dest-ne)*	Номер инстанции для принимающего устройства	Значения от 1 до 255	После выбора типа теста RAD OAM	Да	Нет
Для тестов типа SNMP ~~Universla~~Universal Test и SNMP Utilization Test
SNMP version	Версия протокола SNMP	Список: v1 v2c v3	После выбора типа теста SNMP ~~Universla~~Universal Test SNMP Utilization Test	Да, выбор из выпадающего списка	v1
Расположение	Расположение. Тултип "Используйте автодополнение для ввода адреса"	Текст	После выбора типа теста SNMP ~~Universla~~Universal Test SNMP Utilization Test	Да	Нет. Отображается текст "Введите местоположение", который исчезает при вводе
SNMP community	Значение SNMP community, скрытое за точками	Вводится текст. Отображаются точки по числу введённых символов	После выбор типа теста SNMP ~~Universla~~Universal Test SNMP Utilization Test И версии SNMP v1 v2c	Да	public
IP/Домен*	IP-адрес или доменное имя устройства	Запись вида <ххх.ххх.ххх.ххх>, где ххх — число от 0 0 до 255, или доменное имя	После выбора типа теста SNMP ~~Universla~~Universal Test SNMP Utilization Test	Да	Нет
SNMP Port	Порт выделенный под службу SNMP	Целое положительное число в диапазоне от 1 до 65535	После выбора типа теста SNMP ~~Universla~~Universal Test SNMP Utilization Test	Да	161
User name	Имя пользователя для авторизации	Текст	После выбор типа теста SNMP ~~Universla~~Universal Test SNMP Utilization Test И версии SNMP v3	Да	Нет
Security level	Уровень безопасности	Выбор из списка: noAuthNoPriv authNoPriv authPriv	После выбор типа теста SNMP ~~Universla~~Universal Test SNMP Utilization Test И версии SNMP v3	Да, выбор из выпадающего списка	noAuthNoPriv
Auth algorithm	Алгоритм аутентификации	Выбор из списка: MD5 SHA	После выбор типа теста SNMP ~~Universla~~Universal Test SNMP Utilization Test версии SNMP v3 И уровня безопасности authNoPriv authPriv	Да, выбор из выпадающего списка	-
Auth password	Пароль аутентификации, скрыт за точками	Вводится текст. Отображаются точки по числу введённых символов	После выбор типа теста SNMP ~~Universla~~Universal Test SNMP Utilization Test версии SNMP v3 И уровня безопасности authNoPriv authPriv	Да	-
Priv algorithm	Приватный ключ	Выбор из списка: DES AES128 AES192 AES256	После выбор типа теста SNMP ~~Universla~~Universal Test SNMP Utilization Test версии SNMP v3 И уровня безопасности authPriv	Да, выбор из выпадающего списка	-
Priv password	Пароль приватного ключа, скрыт за точками	Вводится текст. Отображаются точки по числу введённых символов	После выбор типа теста SNMP ~~Universla~~Universal Test SNMP Utilization Test версии SNMP v3 И уровня безопасности authPriv	Да	-
Получить интерфейсы	Кнопка для получения списка интерфейсов зустрондйства	Кнопка:	После выбора типа теста SNMP Utilization Test	-	-
Добавить интерфейс	Кнопка добавления интерфейса для мониторинга	Кнопка:	После выбора типа теста SNMP Utilization Test	-	-
Интерфейс*	Название интерфейса на зустрондйстве	Текст, состоящий из латинских букв, цифр и спецсимволов	После выбора типа теста SNMP Utilization Test	Доступен ввод значения в поле либо выбор значений из выпадающего списка	Нет. Отображается текст подсказки "введите название интерфейса", который исчезает при вводе
Входящая загрузка канала*	Идентификатор объекта	Значение в формате SNMP OID	После выбора типа теста SNMP Utilization Test	Да. Подставляется автоматически после получения списка интерфейсов и выбора интерфейса	Нет. Отображается текст подсказки "Введите OID", который исчезает при вводе
Исходящая загрузка канала*	Идентификатор объекта	Значение в формате SNMP OID	После выбора типа теста SNMP Utilization Test	Да. Подставляется автоматически после получения списка интерфейсов и выбора интерфейса	Нет. Отображается текст подсказки "Введите OID", который исчезает при вводе
Пропускная способность, кбит/с*	Значение пропускной способности	Целое число больше 0	После выбора типа теста SNMP Utilization Test	Да. Подставляется автоматически после получения списка интерфейсов и выбора интерфейса	Нет. Отображается текст подсказки "укажите значение", который исчезает при вводе
ИУдалить интерфейс ~~удалить~~	Удаление интерфейса из теста	Кнопка	После выбора типа теста SNMP Utilization Test Активизируется при числе интерфейсов > 1	-	-
Выбрать показатель	Открытие выбора списка показатели	Кнопка	После выбора типа теста SNMP ~~Universla~~Universal Test	-	-
Создать показатель	Открытие модального окна создания показателя	Кнопка	После выбора типа теста SNMP ~~Universla~~Universal Test	-	-
Для тестов типа wiProbe Custom Scenario Test
Исходящий интерфейс	Выбор интерфейса через который будет выполняться сценарий синтетического теста	Выбор из списка	После выбора типа теста wiProbe Custom Scenario Test	Да, выбор из выпадающего списка	Нет
Импортировать скрипт	Открытие модального окна экспорта скрипта для синтетического теста, с возможностью выбора локального файла	Кнопка:	После выбора типа теста wiProbe Custom Scenario Test	-	-

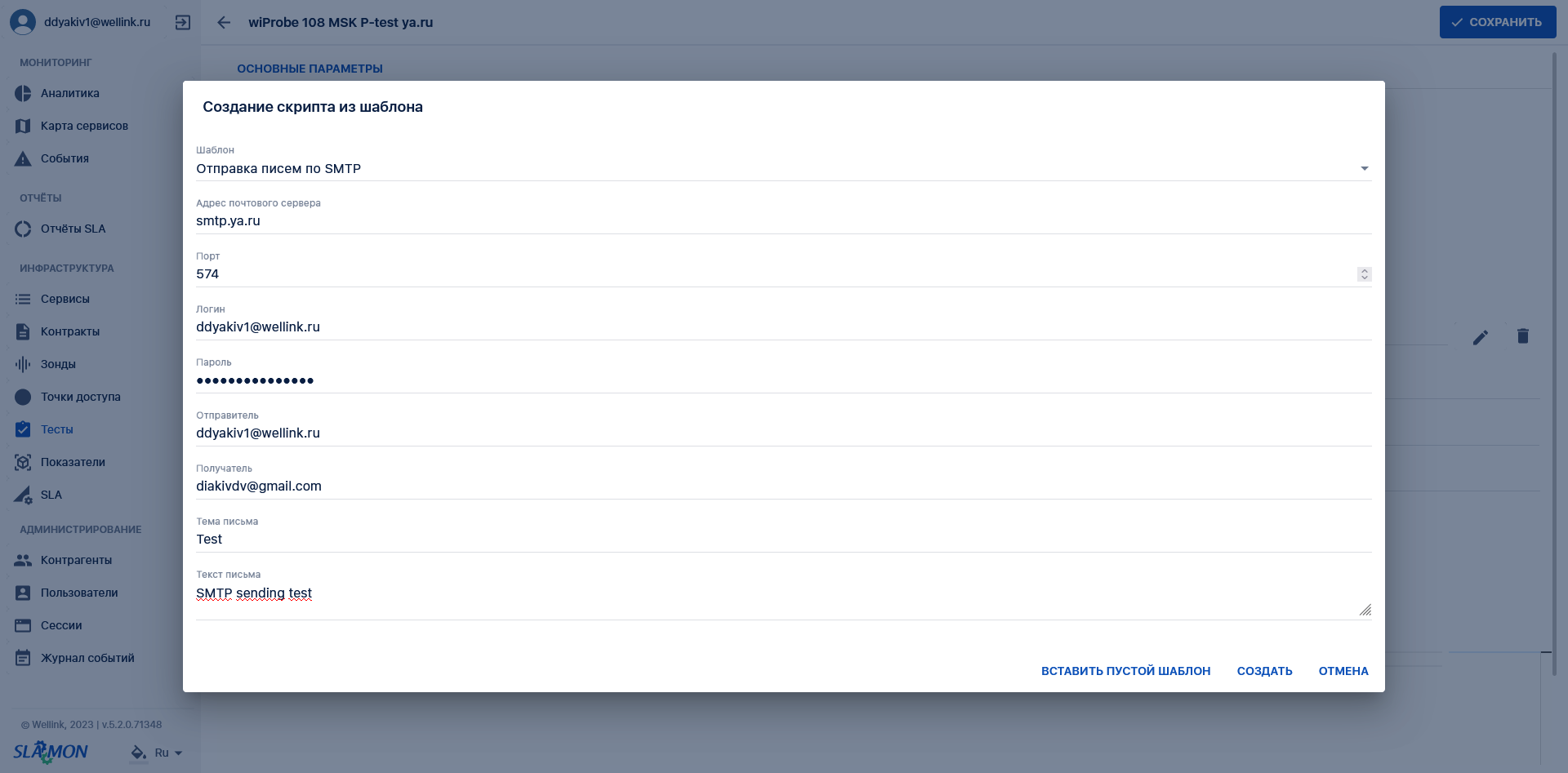

Шаблон	Открытие модального окна выбора шаблона синтетический тестов представленных системой	Кнопка:	После выбора типа теста wiProbe Custom Scenario Test	-	-
Шаблоны	Выбор шаблона синтетического теста представленных системой	Список: Мониторинг базы данных Подключение и авторизация на сервере FTP Подключение и поиск в LDAP Отправка писем по SMTP Подключение к почтовому серверу	После выбора типа теста wiProbe Custom Scenario Test	Да, выбор из списка	-
Экспортировать скрипт	Функция экспорта созданного пользователем скрипта	Кнопка:	После выбора типа теста wiProbe Custom Scenario Test Становится активной после создания пользователем скрипта	-	-
Поля для тестов типа wiProbe DNS
IP-адрес сервера DNS*	IP-адрес, на который будут отправляться тестовые запросы	Запись вида <ххх.ххх.ххх.ххх>, где ххх — число от 0 0 до 255, или доменное имя	После выбора типа теста wiProve DNS	Да	Нет
Исходящий интерфейс*	Исходящий интерфейс зонда. Список интерфейсов зонда, с которых будет выполняться отправка тестовых данных	Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда	После выбора типа теста wiProve DNS и добавления зонда	Да	Нет
Узел для разрешения*	DNS-имя узла, которое будет разрешаться в ходе теста при обращении к указанному серверу	Текст	После выбора типа теста wiProve DNS	Да	-
Добавить узел	Добавить дополнительный узел	Кнопка:	После выбора типа теста wiProve DNS	-	-
Удалить узел	Удалить существующий узел	Кнопка:	После выбора типа теста wiProve DNS И добавленного хотя бы 1 узла	-	-
Тестовая нагрузка	Отображает ожидаемую нагрузку на канал связи. Значение зависит от введённых параметров теста и изменяется динамически	Только вывод. Дробное число с тремя знаками после запятой	После выбора типа теста wiProve DNS	Нет	0
Поля для тестов типа wiProbe L2-Test
Исходящий интерфейс*	Исходящий интерфейс зонда. Список интерфейсов зонда, с которых будет выполняться отправка тестовых данных	Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, и типа зонда	После выбора типа теста wiProve L2-Test	Да	Нет
Интерфейс назначения*	Интерфейс назначения, на который происходит отправка тестовых кадров	Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, и типа зонда	После выбора типа теста wiProve L2-Test	Да	Нет
VLAN priority (ToS)	Метка об уровне обслуживания, которая будет добавлена в настройки теста и тестовые кадры	Целое число в диапазоне от 0 до 255	После выбора типа теста wiProve L2-Test	Да	0
Тестовые пакеты: количество	Компонент, позволяющий задать число передаваемых пакетов за указанное время	Выбор из списка: от 1 до 10 пакетов	После выбора типа теста wiProve L2-Test	Да, выбор из списка	1 пакет
Тестовые пакеты: интервал	Компонент, позволяющий задать интервал времени, с которым передаются пакеты	Выбор из списка: от 1 до 60 секунд	После выбора типа теста wiProve L2-Test	Да, выбор из списка	в 1 секунду
Размер пакета, байт	Размер тестового пакета в байтах	Целое число от 64 до 9000	После выбора типа теста wiProve L2-Test	Да	64
Тестовая нагрузка, кбит/с	Отображает ожидаемую нагрузку на канал связи. Значение зависит от введённых параметров теста и изменяется динамически	Только вывод. Дробное число с тремя знаками после запятой	После выбора типа теста wiProve L2-Test	Нет	1.024
Поля для тестов типа wiProbe L7-HTTP-Test
Исходящий интерфейс*	Исходящий интерфейс зонда. Список интерфейсов зонда, с которых будет выполняться отправка тестовых данных	Выпадающий список	После выбора типа теста wiProbe L7-HTTP-Test	Да, выбор из списка	-
Адрес (URL)*	Адрес ресурса в формате URL, доступность которого проверяется тестом	Строка в формате URL	После выбора типа теста wiProbe L7-HTTP-Test	Да	-
Кол-во тестовых пакетов в результате измерений	Компонент, позволяющий задать число передаваемых пакетов за указанное время	Выбор из списка: от 1 до 5 пакетов	После выбора типа теста	Да, выбор из списка	5 пакетов
Интервал формирования результатов измерений	Периодичность проверки доступности ресурса	Выбор из списка: Каждые "х" минут 5 10 30 Каждый час	После выбора типа теста	Да, да выбор из списка	Каждые 5 минут
Тестовая нагрузка(не менее), кбит/с	Отображает ожидаемую нагрузку на канал связи. Значение зависит от введённых параметров теста и изменяется динамически	Только вывод. Дробное число с тремя знаками после запятой	После выбора типа теста	Нет	0.2
Поля для тестов типа wiProbe L7-TCP-Test
Исходящий интерфейс*	Исходящий интерфейс зонда. Список интерфейсов зонда, с которых будет выполняться отправка тестовых данных	Выпадающий список	После выбора типа теста wiProbe L7-HTTP-Test	Да, выбор из списка	-
Адрес назначения*	Адрес проверяемого ресурса	Текст в формате IP или DNS-имени сервера	После выбора типа теста wiProbe L7-HTTP-Test	Да	-
Порт*	Порт проверяемого ресурса	Целое число в диапазоне от 1 до 65535	После выбора типа теста wiProbe L7-HTTP-Test	Да	8787
Тестовые пакеты: интервал отправки, с	Периодичность проверки доступности ресурса	Целое число в диапазоне от 1 до 60	После выбора типа теста wiProbe L7-HTTP-Test	Да	1
Тестовая нагрузка, кбит/с	Отображает ожидаемую нагрузку на канал связи. Значение зависит от введённых параметров теста и изменяется динамически	Только вывод. Дробное число с тремя знаками после запятой	После выбора типа теста wiProbe L7-HTTP-Test	Нет	1.056
Поля для тестов типа wiProbe ~~Online DPI~~
~~Выбор фильтра~~	~~Задание правила фильтрации трафика~~	~~Запись вида <ххх.ххх.ххх.ххx/xx>, где ххх — число от 0 до 255, хх — число от 1 до 32~~	~~После выбора типа теста~~ ~~wiProbe Online DPI~~	Да	~~Нет~~
~~Добавить фильтр~~	~~Создание дополнительного поля для выбора фильтра~~	~~Кнопка~~	~~После выбора типа теста~~ ~~wiProbe Online DPI~~	~~Активна всегда~~	-
~~Удалить фильтр~~	~~Удаление соответствующего поля для выбора фильтра~~	~~Кнопка~~	~~После выбора типа теста~~ ~~wiProbe Online DPI~~	~~Активна всегда~~	-
~~Параметры захвата трафика: получить из теста~~	Кнопка получения параметров захвата трафика из теста. Если в системе существует хотя бы один тест с типом wiProbe Online DPI, после нажатия открывается окно выбора теста, из которого требуется получить параметры. Если в системе не заведено ни одного доступного теста с типом wiProbe Online DPI, после нажатия ничего не происходит. Добавленный критерий блокируется для последующего добавления на форму через "Добавить критерий"	~~Кнопка:~~	~~После выбора типа теста~~ ~~wiProbe Online DPI~~	~~Активна всегда~~	-
~~Добавить критерий~~	Кнопка для добавления полей с критериями захвата. После нажатия открывается окно со списком критериев. Добавленные ранее "из теста" критерии заблокированы	~~Кнопка:~~ ~~Меню выбора :~~	~~После нажатия кнопки~~	~~Возможно выбрать один из критериев, нажать OK~~	~~Протокол~~
~~Параметры захвата трафика: Протокол~~	~~Поле добавляется по кнопке "Добавить критерий", задаётся протокол~~	~~Выбор из списка:~~ ~~Любой~~ ~~TCP/UDP~~ ~~TCP~~ ~~UDP~~ ~~ICMP~~	~~После выбора типа теста~~	~~Да, после добавления~~	~~Любой~~
~~Параметры захвата трафика: Порт источника~~	~~Поле добавляется по кнопке "Добавить критерий", задаётся порт источника для захвата трафика~~	~~Целое число в диапазоне от 1 до 65535~~	~~После добавления на форму~~	~~Да, после добавления~~	~~Нет~~
~~Параметры захвата трафика: Адрес источника~~	~~Поле добавляется по кнопке "Добавить критерий", задаётся адрес источника для захвата трафика~~	~~Текст в формате IP или DNS-имени сервера~~	~~После добавления на форму~~	~~Да, после добавления~~	~~Нет~~
~~Параметры захвата трафика: Порт назначения~~	~~Поле добавляется по кнопке "Добавить критерий", задаётся порт назначения для захвата трафика~~	~~Целое число в диапазоне от 1 до 65535~~	~~После добавления на форму~~	~~Да, после добавления~~	~~Нет~~
~~Параметры захвата трафика: Адрес назначения~~	~~Поле добавляется по кнопке "Добавить критерий", задаётся адрес назначения для захвата трафика~~	~~Текст в формате IP или DNS-имени сервера~~	~~После добавления на форму~~	~~Да, после добавления~~	~~Нет~~
~~Удалить критерий~~	~~Удаление соответствующего поля с критериями захвата.~~	~~Кнопка:~~	~~После того, как добавлено хотя бы одно поле с критериями захвата~~	~~При наличии активна всегда~~	-

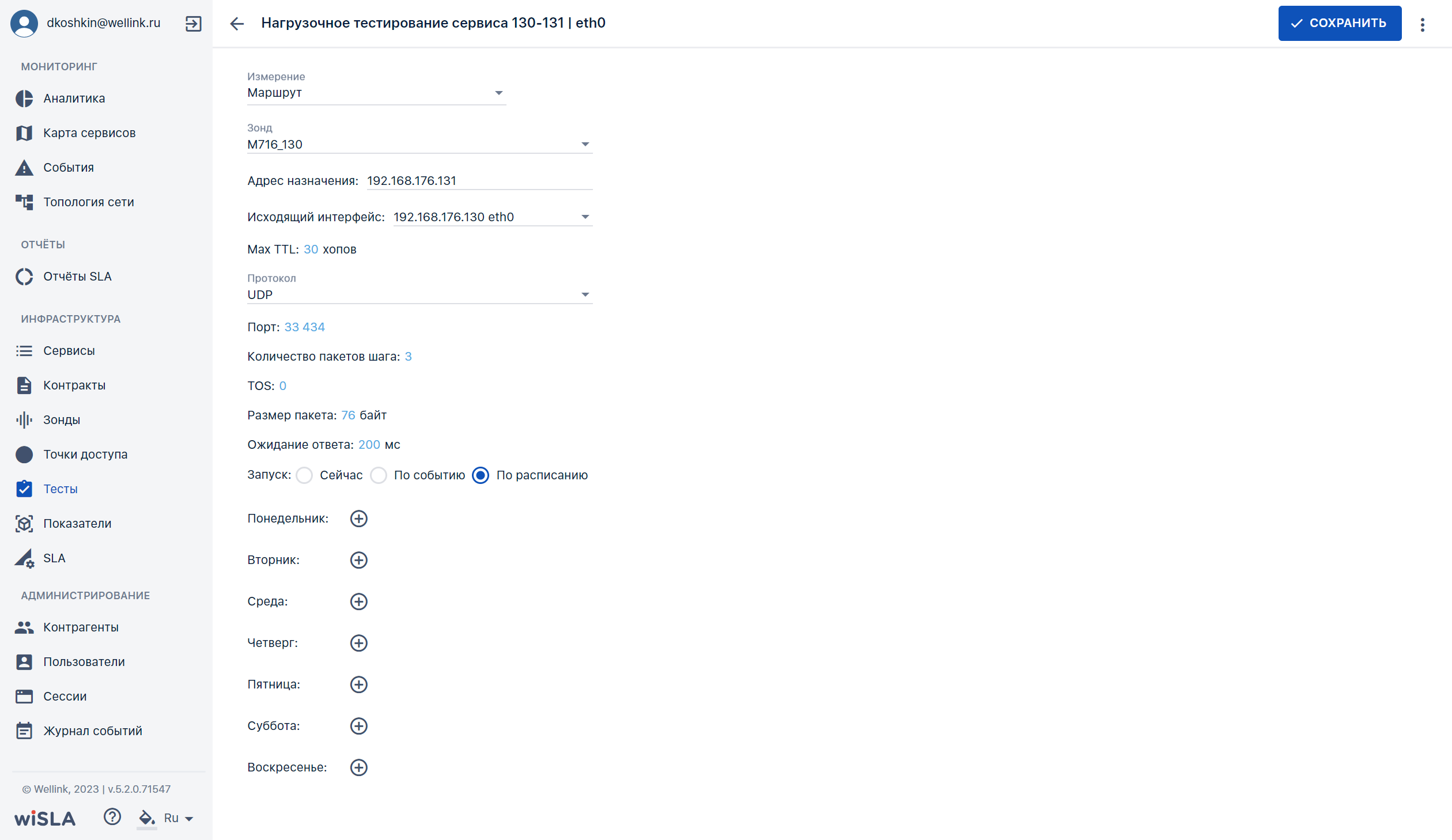

~~Поля для тестов типа wiProbe~~ P-Test и wiProbe U-Test
Исходящий интерфейс*	Исходящий интерфейс зонда. Список интерфейсов зонда, с которых будет выполняться отправка тестовых данных	Выпадающий список. Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда	После выбора типа теста wiProbe P-Test wiProbe U-Test	Да, выбор из списка	-
Адрес назначения*	Интерфейс назначения, на который происходит отправка тестовых кадров	Поле ввода с клавиатуры/выпадающий список	После выбора типа теста	Да	-
TOS	Метка об уровне обслуживания	Целое число в диапазоне от 0 до 255	После выбора типа теста	Да	0
Тестовые пакеты: количество	Компонент, позволяющий задать число передаваемых пакетов за указанное время	Значение из массива от 1 до 10 пакетов	После выбора типа теста	Да	1 1
Тестовые пакеты: интервал	Периодичность проверки доступности ресурса	Целое число в диапазоне от 1 до 60	После выбора типа теста	Да	1 с
Размер пакета, байт	Размер тестового пакета в байтах	Целое число от 64 до 9000	После выбора типа теста	Да	64 для P-Test 76 для U-Test
Тестовая нагрузка, кбит/с	Отображает ожидаемую нагрузку на канал связи. Значение зависит от введённых параметров теста и изменяется динамически	Только вывод. Дробное число с тремя знаками после запятой	После выбора типа теста	-	1,024 для P-Test 1,215 для U-Test
Не фрагментировать	Настройка фрагментации тестовых пакетов	Логический: установлен или снят	После выбора типа теста	Да

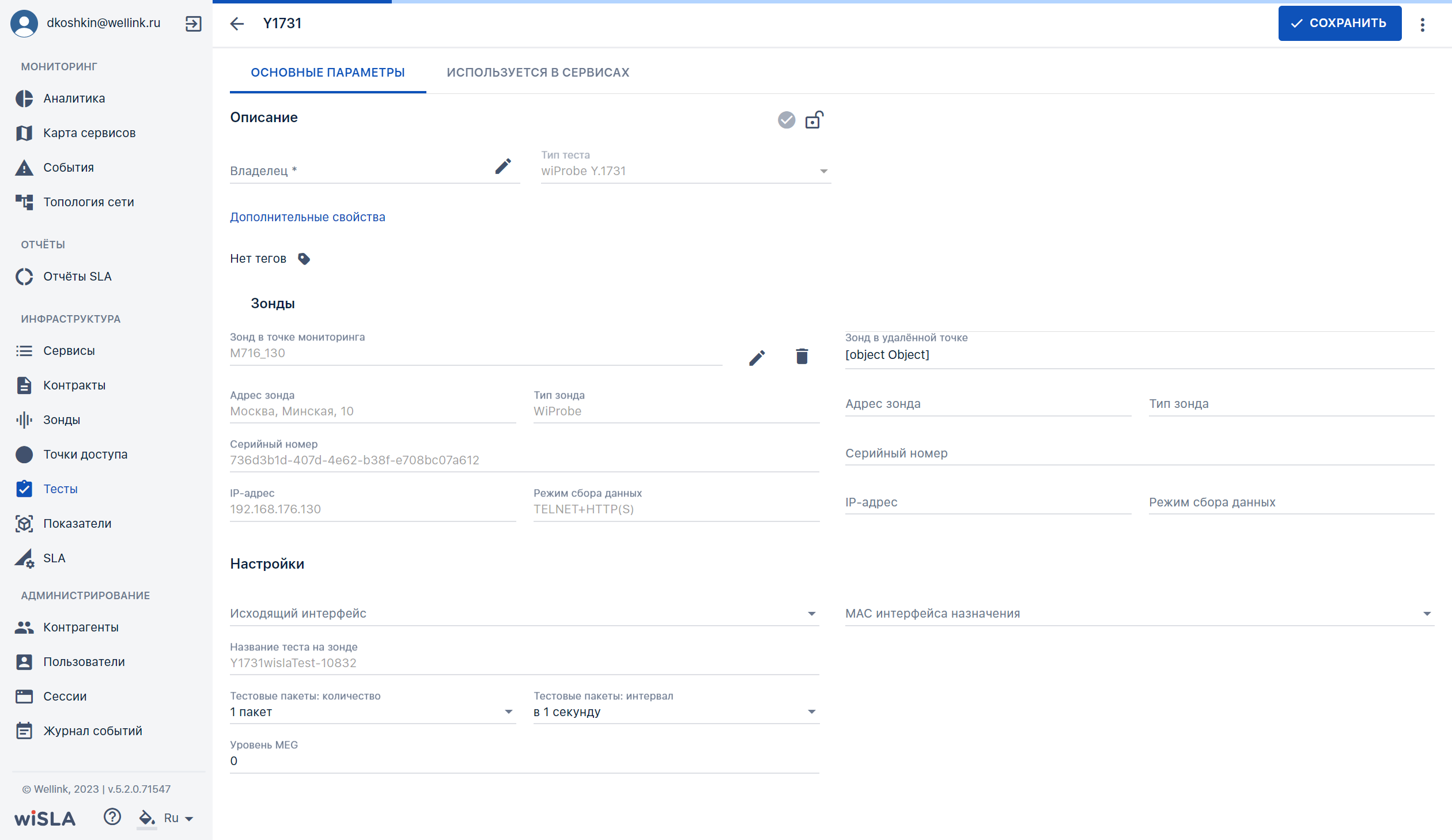

Поля для тестов типа ~~wiProbe~~ wiProbe Y.1731
Исходящий интерфейс*	Исходящий интерфейс зонда. Список интерфейсов зонда, с которых будет выполняться отправка тестовых данных	Выпадающий список. Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда	После выбора типа теста wiProbe Y.1731	Да, выбор из списка	-
MAC интерфейса назначения*	Список интерфейсов зонда в центральной точке, на который отправляются тестовые данные	Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда	После выбора типа теста wiProbe Y.1731 Значения доступны после выбора зонда	Да	Нет
Тестовые пакеты: количество	Компонент, позволяющий задать число передаваемых пакетов за указанное время	Значение из массива от 1 до 10 пакетов	После выбора типа теста	Да	1 пакет
Тестовые пакеты: интервал отправки, с	Периодичность проверки доступности ресурса	Целое число в диапазоне от 1 до 60	После выбора типа теста	Да	в 1 секунду
уУровень MEG	Группа объектов обслуживания	Целое число от 0 до 7	После выбора типа теста	Да	Нет

2.3 Вкладка Используется в сервисах:

Тип теста	Описание	Тип и диапазон значений	Видимость	Доступность для редактирования
Все типы тестов	Список сервисов, в которых используется тест с кнопк~~ами~~ой перехода на страницу редактирования тсервиста	Название ~~Располож~~Измерение ~~Custom Scenario~~SLA Владелец Статус Редактирование сервиса	Нет - на странице создания. Да - на странице редактирования, при условии включения теста в сервис	Нет. Доступна кнопка редактирования сервиса

Тип теста

Описание

Тип и диапазон значений

Видимость

Доступность для редактирования

Все типы тестов

Список сервисов, в которых используется тест с кнопк~~ами~~ой перехода на страницу редактирования тсервиста

Название
~~Располож~~Измерение ~~Custom Scenario~~SLA
Владелец
Статус
Редактирование сервиса

Нет - на странице создания.

Да - на странице редактирования, при условии включения теста в сервис

Нет.

Доступна кнопка редактирования сервиса

Кнопка	Описание	Доступность
	Сохранение изменений и переход на страницу списка тестов	Да
	Создать новый тест на основе текущего	Только, при просмотре/редактировании существующего теста
	Остановить текущий тест	Только, при просмотре/редактировании существующего теста
	Архивировать остановленный тест	Только, при просмотре/редактировании существующего теста
	Переход на страницу журнала событий по данному тесту	Только, при просмотре/редактировании существующего теста

~~Пользователь с ролью root не может создать новый тест, но может просматривать и редактировать имеющиеся.~~ Для пользователей с ролью "Оператор SLA" или учётной записи с исключительной ролью "Пользователь" ~~просмотр/~~ редактирование тестов невозможны.

4. Проверки системы

Триггер	Тип теста	Проверка	Действие
Уход со страницы	Все типы тестов	Есть несохранённые изменения?	Отобразить модальное окно "Наличие несохранённых изменений" с возможностью сохранить изменения или отказаться от их сохранения
Сохранение	Все типы тестов	Не заполнено поле "Название"?	Вывести сообщение "~~требуется~~ указажитье название теста" и заблокировать операцию сохранения
		Не заполнено поле "Владелец"?	Вывести сообщение "~~требуется~~ указажитье владельца" и заблокировать операцию сохранения
		Не выбран тип теста?	Вывести сообщение "выберитре~~буется указать~~ тип теста" и заблокировать операцию сохранения
	Cisco IP SLA ~~Outer~~OneAccess IP SLA OneAccess L2-Test RAD OAM Rad TWAMP TWAMP wiProbe L2-Test wiProbe ~~Online DPI~~ ~~wiProbe~~ P-Test wiProbe U-Test Netflow wiProbe Online DPI	Не заполнено поле "Пропускная способность, кбит/с"?	Вывести сообщение "~~требуется~~ указажитье пропускную способность" и заблокировать операцию сохранения
		Некорректное значение в поле "Пропускная способность, кбит/с"?	Вывести сообщение "значение пропускнаяой способностьи должнао быть ~~целым~~в чдислапазо~~м больш~~не ~~нуля"~~от 1 до 100000000" и заблокировать операцию сохранения
	Cisco IP SLA OneAccess IP SLA OneAccess L2-Test RAD OAM Rad TWAMP TWAMP wiProbe L2-Test wiProbe U-Test wiProbe Y.1731	Не указан зонд в удалённой точке доступа?	Вывести сообщение "выберитре~~буется указать~~ зонд ~~в удалённой точке доступа~~" и заблокировать операцию сохранения
	Cisco IP SLA Netflow OneAccess IP SLA OneAccess L2-Test RAD OAM Rad TWAM TWAMP wiProbe Custom Scenario Test wiProbe DNS wiProbe L2-Test wiProbe L7-HTTP-Test wiProbe L7-TCP-Test wiProbe P-Test wiProbe U-Test wiProbe Y.1731	Не выбран зонд?	Вывести сообщение "выберитре~~буется указать~~ зонд" и заблокировать операцию сохранения
	wiProbe Online DPI	Не выбран коллектор?	Вывести сообщение "~~тре~~выб~~уется указать коллектор" и заблокировать оп~~ераци~~ю сохран~~те~~ния~~
	~~Cisco IP SLA~~ ~~TWAMP~~ ~~wiProbe L2-Test~~ ~~wiProbe U-Test~~	~~Не указан~~ зонд ~~в центральной точке?~~	~~Вывести сообщение "требуется указать зонд в центральной точке~~" и заблокировать операцию сохранения
	Cisco IP SLA	Не указан номер теста?	Вывести сообщение "~~требуется~~ указажитье номер теста" и заблокировать операцию сохранения
	Outer	Не указан идентификатор системы?	Вывести сообщение "введитре~~буется указать~~ идентификатор ~~внешней~~ системы" и заблокировать операцию сохранения
	Outer	Не указан идентификатор теста?	Вывести сообщение "введитре~~буется указать связующий~~ идентификатор теста ~~во внешней системе~~" и заблокировать операцию сохранения
	SNMP Utilization Test	~~Не указано расположение?~~	~~Вывести сообщение "требуется указать расположение" и заблокировать операцию сохранения~~
		~~При выборе расположения не использовано автодополнение?~~	~~Вывести сообщение "требуется указать расположение" и заблокировать операцию сохранения~~
		Не указан IP/Domain?	Вывести сообщение "укажитребу IP/доме~~тся ввести коррект~~н~~ый адрес~~" и заблокировать операцию сохранения
		Не указан SNMP community?	Вывести сообщение "укажитре~~буется ввести~~ read community" и заблокировать операцию сохранения
		Не указан SNMP Port?	Вывести сообщение "требуется указать SNMP Port" и заблокировать операцию сохранения
		Некорректное значение SNMP Port?	Вывести сообщение "~~требуется~~ указажит~~ь цело~~е по~~ложи~~рт~~ельное число в диапазоне от 1 до 65535"~~" и заблокировать операцию сохранения
		Отсутствует название интерфейса?	Вывести сообщение "необходимо указать название интерфейса" и заблокировать операцию сохранения
		Некорректное название интерфейса?	Вывести сообщение "название интерфейса должно состоять только из латинских букв, цифр и спецсимволов" и заблокировать операцию сохранения
		Не указан OID для входящей/исходящей загрузки канала?	Вывести сообщение "~~требуется~~ указажитье OID для взаимодействия с устройством" и заблокировать операцию сохранения
	Не указана пропускная способность?	Вывести сообщение "~~требуется~~ указажитье пропускную способность" и заблокировать операцию сохранения
	Пропускная способность не является целым положительным числом?	Вывести сообщение "пропускная способность должна быть целым числом больше нуля" и заблокировать операцию сохранения
	TWAMP wiProbe DNS wiProbe L2-Test wiProbe L7-HTTP-Test wiProbe L7-TCP-Test wiProbe Custom Scenario Test wiProbe P-Test wiProbe U-Test wiProbe Y.1731	Не указан исходящий интерфейс?	Вывести сообщение "выберитре~~буется указать~~ исходящий интерфейс" и заблокировать операцию сохранения
	TWAMP wiProbe L2-Test wiProbe P-Test wiProbe U-Test wiProbe Y.1731	Не указан интерфейс назначения?	Вывести сообщение "выберите интерфейс назанчения" и заблокировать операцию сохранения
	wiProbe L7-HTTP-Test	Не заполнено поле "Адрес (URL)"?	Вывести сообщение "~~требуется~~ указажитье адрес ~~для мониторинга"~~URL" и заблокировать операцию сохранения
	wiProbe L7-TCP-Test wiProbe P-Test	Не заполнено поле "Адрес назначения"?	Вывести сообщение "~~требуется~~ указажитье адрес назначения, без пробелов" и заблокировать операцию сохранения
	TWAMP wiProbe L7-TCP-Test wiProbe U-Test	Не указан порт для интерфейса назначения/адреса назначения?	Вывдестли ~~сообщение "требуется указа~~ть поле кртасным ~~для интерфейса назначения"/"требуется указать порт для адреса назначения"~~ и заблокировать операцию сохранения
	TWAMP wiProbe L7-TCP-Test wiProbe U-Test	Некорректное значение порта для интерфейса назначения/адреса назначения?	Вывдестли ~~сообщение "требуется указа~~ть ~~целое~~ пол~~ожительно~~е чикрас~~ло в диапазо~~н~~е от 1 до 65535"~~ым и заблокировать операцию сохранения
	TWAMP wiProbe U-Test	Не ~~указан интерфейс назначения?~~	~~Вывести сообщение "требуется указать интерфейс назначения" и заблокировать операцию сохранения~~
		Не заполнено поле "VLAN priority (ToS)"/"ToS"?	Вывести сообщение "~~требуется~~ указажит~~ь значени~~е ~~ToS"~~TOS" и заблокировать операцию сохранения
		Некорректное значение поля "VLAN priority (ToS)"/"ToS"?	Вывести сообщение "значение ~~ToS~~TOS мдолжетно быть ~~только целым числом~~ в диапазоне от 0 до 255" и заблокировать операцию сохранения
		Не заполнено поле "Размер пакета, байт"?	Вывести сообщение "введитре~~буется указать~~ размер пакета~~, байт~~" и заблокировать операцию сохранения
	Некорректное значение в поле "Размер пакета, байт"?	Вывести сообщение "значение размера пакета должно быть целым числом, в пределах от .. до .." и заблокировать операцию сохранения: от 69 до 9000 (TWAMP) от 64 до 9000 (wiProbe L2-Test) от 76 до 9000 (wiProbe U-Test)
	wiProbe L2-Test	Не заполнено поле "VLAN priority (~~QoS)~~ToS)"?	Вывести сообщение "требуется указать значение ~~QoS"~~ToS" и заблокировать операцию сохранения
	wiProbe L2-Test	Некорректное значение поля "VLAN priority (~~QoS)~~ToS)"?	Вывести сообщение "значение ~~QoS~~ToS может быть только целым числом в диапазоне от 0 до 255" и заблокировать операцию сохранения
	wiProbe L7-TCP-Test	Не заполнено поле "Период посылки тестовых пакетов, с"?	Вывести сообщение "~~требуется ука~~задайтье период посылки тестовых пакетов" и заблокировать операцию сохранения
	wiProbe L7-TCP-Test	Некорректное значение поля "Период посылки тестовых пакетов, с"?	Вывести сообщение "значение периода пдосыл~~ки пакет~~жно~~в может~~ быть ~~только целым числом~~ в диапазоне от 1 до 60" и заблокировать операцию сохранения
wiProbe Online DPI	Не заполнен адрес/маска в поле "Выбор фильтра"?	Вывести сообщение "тНекорре~~буе~~кт~~ся указать~~ный IP-адрес ~~и маску подсети~~" и заблокировать операцию сохранения
wiProbe Online DPI	Не заполнено поле добавленного критерия?	~~Выв~~пе~~сти сообщение "т~~ре~~бует~~крас~~я указа~~ить ~~знач~~поле~~ние~~ в кр~~итерия"~~асный и заблокировать операцию сохранения
wiProbe P-Test	Не заполнено поле "ToS"?	~~Вывести сообщение "значение ToS мож~~Будет бвыст~~ь то~~авлькено ~~целым числом в диапазоне от~~ 0 ~~до 255" и заблокировать операцию сохранения~~
wiProbe P-Test	Некорректное значение поля "ToS"?	Вывести сообщение "значение ~~ToS~~TOS мдолжетно быть ~~только целым числом~~ в диапазоне от 0 до 255" и заблокировать операцию сохранения
Открыта страница создания теста	Все типы тестов	Выбран тип теста?	Отобразить разделы "Зонды"/"Настройки" и соответствующие типу теста поля со значениями по умолчанию Выполнить фильтрацию доступных зондов согласно выбранному типу тестов
	Все типы тестов	Выбран другой тип теста?	Не очищать поля в разделе "Описание" Отобразить разделы "Зонды"/"Настройки" и соответствующие типу теста поля со значениями по умолчанию Выполнить фильтрацию доступных зондов согласно выбранному типу тестов
	Cisco IP SLA TWAMP wiProbe Custom Scenario Test wiProbe DNS wiProbe L2-Test wiProbe L7-HTTP-Test wiProbe Online DPI wiProbe P-Test wiProbe U-Test	~~Зонд не выбран?~~	~~Заблокировать кнопку редактирования, тултип "Настройка зонда"~~
	Выбран зонд в удалённой/центральной точке?	Автоматически заполнить поля с информацией о зонде, разблокировать кнопку редактирования, тултип "Настройка зонда", для соответствующего зонда
	SNMP Utilization Test	~~Расположение не указано?~~	~~Не отображать кнопку "Корзина" для поля "Расположение"~~
	Есть единственное поле "Интерфейс"?	Сделать неактивной кнопку "Корзина" для поля "Интерфейс"
	TWAMP	Зонд в ~~удалённой~~ точке дмоснитупоринга не выбран?	Не отображать раздел "Настройки"
	TWAMP	Зонд в центральной точке не выбран?	Не отображать выпадающий список интерфейсов для поля "Интерфейс назначения"
	wiProbe Custom Scenario Test wiProbe DNS wiProbe L7-HTTP-Test wiProbe L7-TCP-Test wiProbe P-Test	Зонд не выбран? В БД нет данных об интерфейсах зонда?	Отображать пустой выпадающий список интерфейсов для поля "Исходящий интерфейс"
	wiProbe Custom Scenario	Зонд выбран?	Сделать неактивной кнопку "Шаблон"
	wiProbe DNS	Есть единственное поле "Имя хоста для разрешения"?	Сделать неактивной кнопку "-"
	wiProbe L2-Test	Зонд в удалённой точке доступа не выбран?	Заблокировать для редактирования поле "И~~сходящий интерфейс"~~
	wiProbe L2-Test	~~Зонд в центральной точке не выбран?~~	~~Заблокировать для редактирования поле "И~~нтерфейс назначения"
Зонд в точке мониторинга не выбран?	Отображать пустой выпадающий список интерфейсов для поля "Исходящий интерфейс"
wiProbe Online DPI	Попытка заполнить адрес/маску в поле "Выбор фильтра" некорректными значениями?	Для адреса: заменить значения, превышающие 255, на 255 Для маски: заменить значения, превышающие 32, на 32
~~Есть единственное поле "Выбор фильтра"?~~	~~Сделать неактивной кнопку "-"~~
~~Добавлен критерий для захвата трафика?~~	~~Скрыть кнопку "Добавить критерий", отобразить кнопки "+", "-" напротив соответствующего поля с критерием~~
~~Удалён единственный добавочный критерий?~~	~~Скрыть поле с критерием, отобразить кнопку "Добавить критерий"~~
wiProbe U-Test	Зонд в удалённой точке доступа не выбран? В БД нет данных об интерфейсах зонда?	Отображать пустой выпадающий список интерфейсов для поля "Исходящий интерфейс"
Нажата кнопка "Получить список интерфейсов" на форме создания теста	SNMP Utilization Test	IP/Domain зонда не такой, как предыдущий?	Вывести сообщение "IP/~~Domain~~Домен зонда изменён,. ~~пожалуйста, о~~Обновите список интерфейсов. Выбранные ранее интерфейсы будут удалены"
	SNMP Utilization Test	Нет ответа от зонда спустя заданный промежуток времени?	Вывести сообщение "невозможно получить данные:, ошибка взаимодействия с устройством"
