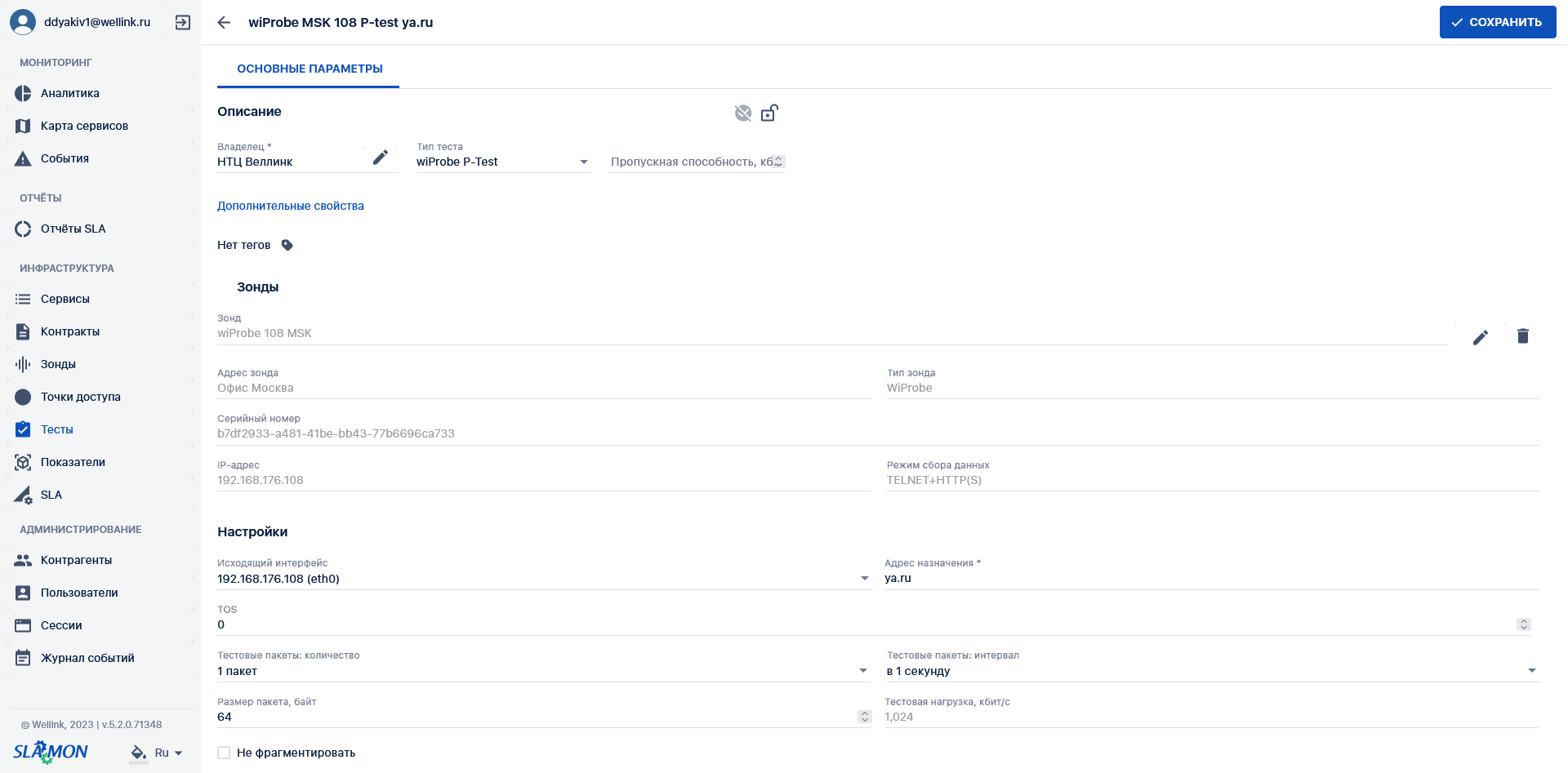

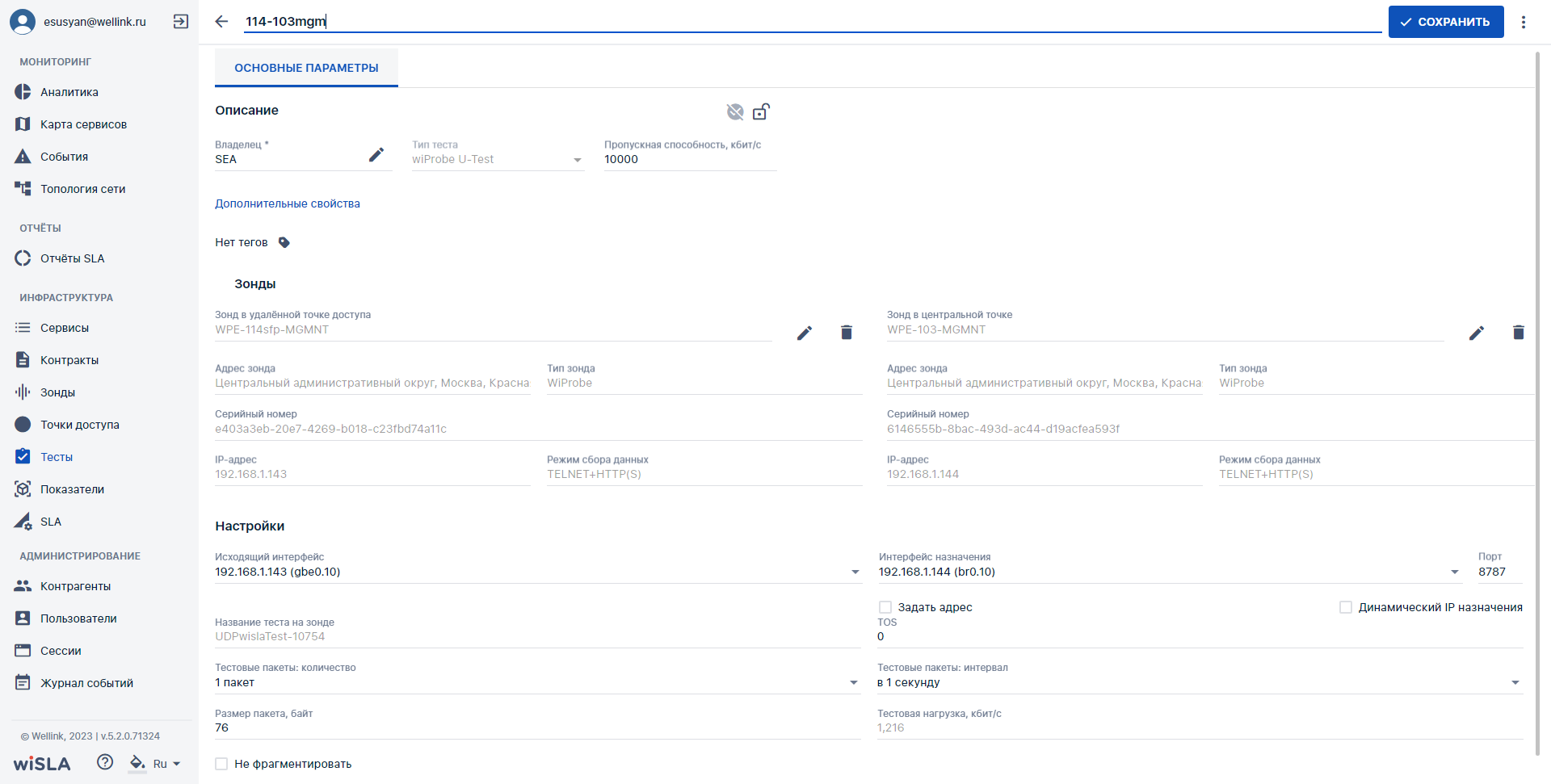

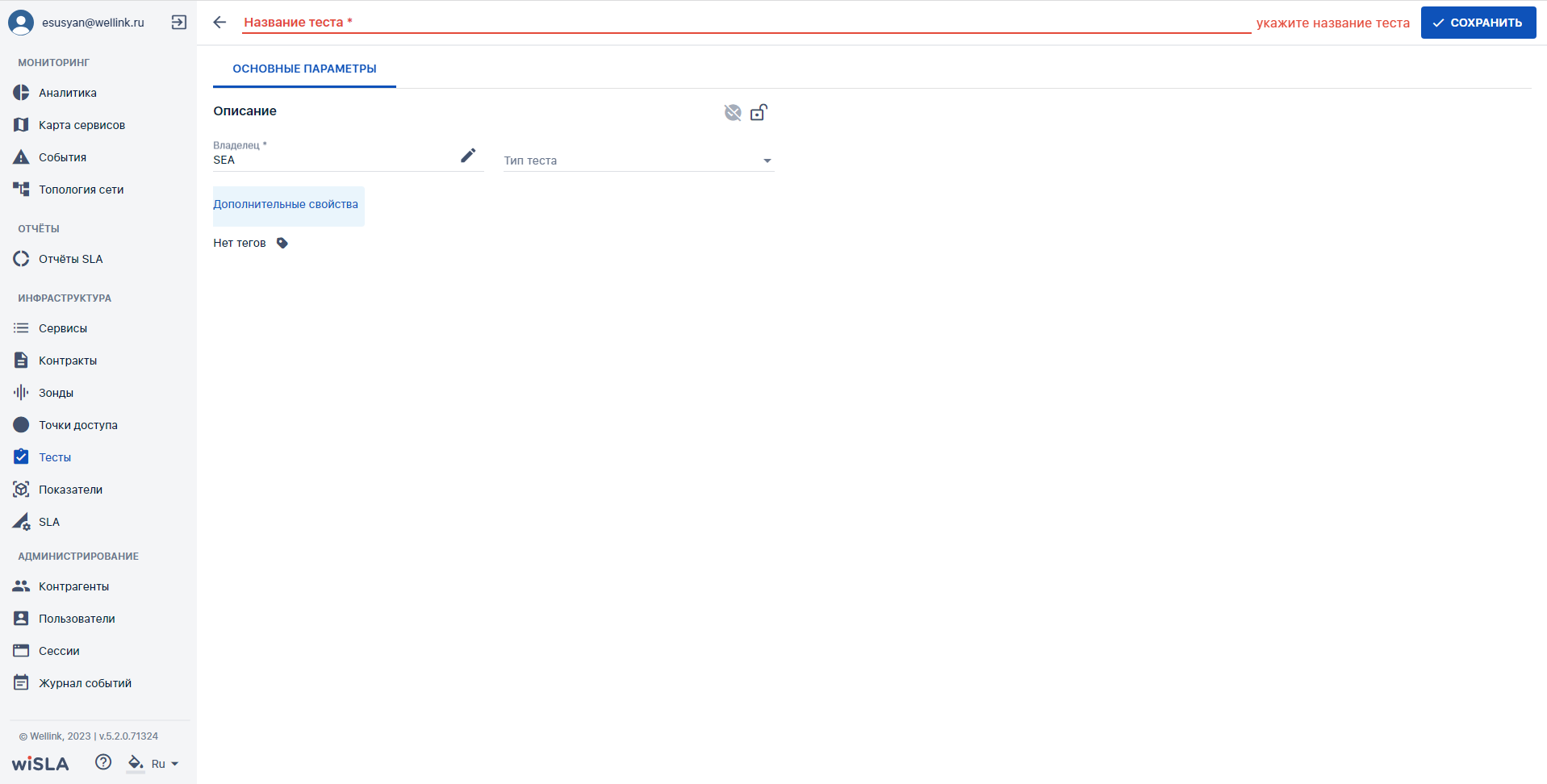

Страница создания теста (редактирования, просмотра)
1. Параметры экранной формы
| Параметр | Значение |
|---|---|
| Открывается из |
Меню → раздел Администрирование → Тесты: кнопка → Меню → раздел Администрирование → Тесты: выбор из списка записей. Меню → раздел Администрирование → Сервисы: → Сервисы: создание/редактирования сервиса → Измерения (после выбора SLA) → тесты : Меню → раздел Администрирование → Точки доступа: выбор из списка записей → Точки доступа: создание/редактирования точки доступа: → Вкладка "Сервисы": кнопка Меню → раздел Администрирование → События: выбор из списка записей → Паспорт неисправности: щелчок по наименованию сервиса: → Текущие показатели: кнопка Меню → раздел Администрирование → Контракты: выбор из списка записей → Страница редактирования контракта: вкладка сервисы → Кнопка: |
| Тип экранной формы | Страница создания сущности |
| Компонент выбора периода отображения | Нет |
| Компонент динамики | Нет |
| Автообновление страницы | Нет |
|
Всплывающие уведомления на странице |
Да |
| Работа с тегами | Да |
| Управление дополнительными свойствами | Да |
(редактировать) → Сервисы:
(Ещё) → Кнопка: 2. Секции и поля
2.1 Секция Toolbar
* - поля, обязательные к заполнению.
| Поле |
Описание |
Тип и диапазон значений | Видимость | Доступность для редактирования | Значение по умолчанию (на странице создания) |
|---|---|---|---|---|---|
| Название теста* | Название, с которым тест будет отображаться в системе |
Текст. Ввод с клавиатуры |
Всегда | Да | Нет. Выводится текст "Название теста", который исчезает при вводе пользователя |
|
|
Кнопка сохранения изменения | ||||
|
|
|
||||
|
|
|||||
|
|
|||||
|
|
2.1 Вкладка основные параметры:
Раздел описание
* - поля, обязательные к заполнению.
| Поле |
Описание |
Тип и диапазон значений | Видимость | Доступность для редактирования | Значение по умолчанию (на странице создания) |
|---|---|---|---|---|---|
| Статус | Статус теста |
Иконка состояния сервиса:
|
Всегда | - |  Неактивный |
| Редактирование разрешено: | Кнопка выбора параметров редактирования теста |
Кнопка переключатель:
|
Всегда | Да, переключение |
Разрешено всем пользователям |
| Владелец* | Поле ввода владельца сервиса | Ввод с клавиатуры с возможность автозаполнения | Всегда | Да | Контрагент, который закреплен за текущем пользователем портала |
|
Владелец (редактирование) |
Кнопка перехода на страницу редактирования текущего контрагента |
Кнопка:
|
При выбранном владельце сервиса | - | - |
| Тип теста* | Выбор типа теста из списка |
Список:
|
Всегда | Да, выбор из списка | - |
| Пропускная способность* | Поле ввода пропускной способности теста |
Число от 1 до 100000000 |
После выбора типа теста, для тестов кроме
|
Да, ввод с клавиатуры | - |
| Дополнительные свойства | Кнопка открытия модального окна настройки доп. свойств теста |
Кнопка:
|
Всегда | - | - |
| Дополнительные свойства, Название | Поле ввода названия доп. свойства |
Поле ввода с клавиатуры, текст |
После открытия модального окна | Да | - |
|
Дополнительные свойства, Свойство |
Выбор типа свойства из списка доступных типов |
Выбор из списка:
|
После открытия модального окна | Да, выбор из списка | Текст |
|
Дополнительные свойства, Добавить |
Кнопка добавления доп. свойства |
Кнопка
|
После открытия модального окна | - | - |
|
Дополнительные свойства, Удалить |
Кнопка удаления доп. свойства |
Кнопка
|
После открытия модального окна | - | - |
| Теги | Отображение тегов прикреплённых к тесту |
Текстовая информация |
Всегда | Да | Нет тегов |
| Теги, добавить тег | Кнопка активации поля ввода для тегирования теста |
Кнопка
|
Всегда | - | - |
| Добавить тег, поле ввода | Поле ввода наименования тега |
Поле ввода с клавиатуры, текст |
При активации кнопки добавить тег | Да | - |
Активный
Архивный
Разрешено всем пользователям
Разрешено только пользователям владельца
Раздел зонды
* - поля, обязательные к заполнению.
| Поле |
Описание |
Тип и диапазон значений | Видимость | Доступность для редактирования | Значение по умолчанию (на странице создания) |
|---|---|---|---|---|---|
| Зонд* | Выбор зонда, который будет вести измерения, из списка доступных. | Выпадающий список | Для всех тесто
|
Да, выбор из списка | - |
| Зонд в центральной точке* | Выбор зонда, в точке мониторинга | Выпадающий список |
Для тестов типа:
|
Да, выбор из списка | - |
| Зонд, редактирование | Кнопка перехода на страницу редактирования зонда |
Кнопка:
|
После выбора зонда | - | - |
| Зонд, удалить | Кнопка открепления зонда от текущего теста |
Кнопка:
|
После выбора зонда |
- | - |
| Адрес зонда | Адрес местоположения зонда. Заполняется системой автоматически, после выбора зонда. |
Только вывод. Текст |
После выбора типа теста. | Нет | Нет |
| Тип зонда | Тип зонда. Заполняется системой автоматически, после выбора зонда. |
Только вывод. Тип зонда из массива: wiProbe, Cisco, RAD, OneAccess, Netflow collector |
После выбора типа теста. | Нет | Нет |
| Серийный номер | Серийный номер зонда . Заполняется системой автоматически, после выбора зонда. | Только вывод. Текст | После выбора типа теста. | Нет | Нет |
| IP-адрес | IP-адрес зонда. Заполняется системой автоматически, после выбора зонда. | Только вывод. Запись вида <ххх.ххх.ххх.ххх>, где ххх — число от 0 до 255 | После выбора типа теста. | Нет | Нет |
| Режим сбора данных | Режим сбора данных зонда. Заполняется системой автоматически, после выбора зонда. | Только вывод. Значение из массива: SNMP, TELNET, TELNET+SNMP | После выбора типа теста. | Нет | Нет |
Раздел настройки
* - поля, обязательные к заполнению.
| Поле |
Описание |
Тип и диапазон значений | Видимость | Доступность для редактирования | Значение по умолчанию (на странице создания) |
|---|---|---|---|---|---|
| Исходящий интерфейс* | Интерфейс на зонде в удаленной точке, с которого будут инициироваться измерения | Выпадающий список | После выбора типа теста | Да, выбор из списка | - |
| Адрес назначения* | url сервера или интерфейс зонда в точке мониторинга | Поле ввода с клавиатуры/выпадающий список | После выбора типа теста | Да | - |
| Номер теста | Поле ввода номера теста | Поле ввода с клавиатуры, текст |
После выбора типа теста
|
Да | Нет |
| Номер VRF* | номер виртуального маршрутизатора |
Целое в диапазоне от 1 до 11 |
После выбора типа теста
|
Да | Нет |
| Номер Bridge group* | ??? |
Целое в диапазоне от 1 до 101 |
После выбора типа теста
|
Да | Нет |
| Номер Линии* | ???? | Целое число от положительное число |
После выбора типа теста
|
Да | Нет |
|
Идентификатор системы* |
Идентификатор внешней системы |
Текст |
После выбора типа теста
|
Да |
Нет |
|
Идентификатор теста* |
Связующий идентификатор теста во внешней системе |
Текст |
После выбора типа теста
|
Да |
Нет |
|
Номер домена ОАМ (MD)* |
Номер домена ОАМ |
Значения от 1 до 128, настраивается заранее провайдером и сообщается оператору портала. |
После выбора типа теста
|
Да |
Нет |
|
Номер связи ОАМ (MA)* |
Номер связи ОАМ |
Значения от 1 до 128, настраивается заранее провайдером и сообщается оператору портала. |
После выбора типа теста
|
Да |
Нет |
|
Номер идентификатора ОАМ (MEP)* |
Номер идентификатора ОАМ оконечного устройства |
Значения от 1 до 8191, настраивается заранее провайдером и сообщается оператору портала |
После выбора типа теста
|
Да |
Нет |
|
Номер сервиса (service)* |
Номер сервиса для сбора статистики |
Значения от 1 до 8 |
После выбора типа теста
|
Да |
Нет |
|
Номер инстанции (dest-ne)* |
Номер инстанции для принимающего устройства |
Значения от 1 до 255 |
После выбора типа теста
|
Да |
Нет |
|
|
|||||
|
|
|||||
| TOS | Да | 0 | |||
| Тестовые пакеты: количество | Да |
1 | |||
| Тестовые пакеты: интервал | Да |
1 с | |||
| Размер пакета, байт | Да |
64 | |||
| Тестовая нагрузка, кбит/с | - | 1,024 | |||
| Не фрагментировать | Да |
| Секция | Тип теста | Поле |
Описание |
Тип и диапазон значений | Видимость | Доступность для редактирования | Значение по умолчанию (на странице создания) |
|---|---|---|---|---|---|---|---|
|
| ||||||
| |||||||
|
|
| |||||
| |||||||
| Зонды |
|
|
| ||||
|
|
| |||||
|
|
| |||||
|
Все типы тестов, кроме Outer |
| ||||||
| |||||||
 Кнопка редактирования зонда | |||||||
| Список тестов |
Таблица из данных активных тестов на зонде: название теста на зонде + исходящий интерфейс или адрес DNS-сервера. Появляется после сохранения теста и передачи данных о тестах на зонде в wiSLA |
Только вывод. Данные тестов на зонде |
Нет - на странице создания. Да - на странице редактирования, если есть активные тесты на зонде |
Нет | - | ||
| Настройки | |||||||
|
|
|
|
|
|
| |
|
|
|
|
|
| ||
|
RAD OAM
|
Номер домена ОАМ (MD, maintenance- domain) |
Номер домена ОАМ |
Значения от 1 до 128, настраивается заранее провайдером и сообщается оператору портала. |
После выбора типа теста |
Да |
Нет |
|
|
Номер связи ОАМ (MA, maintenance- association) |
Номер связи ОАМ |
Значения от 1 до 128, настраивается заранее провайдером и сообщается оператору портала. |
После выбора типа теста |
Да |
Нет |
||
|
Номер идентификатора ОАМ (MEP) |
Номер идентификатора ОАМ оконечного устройства |
Значения от 1 до 8191, настраивается заранее провайдером и сообщается оператору портала |
После выбора типа теста |
Да |
Нет |
||
|
Номер сервиса (service) |
Номер сервиса для сбора статистики |
Значения от 1 до 8 |
После выбора типа теста |
Да |
Нет |
||
|
Номер инстанции (dest-ne) |
Номер инстанции для принимающего устройства |
Значения от 1 до 255 |
После выбора типа теста |
Да |
Нет |
||
| Rad TWAMP |
ID Контроллера | Идентификационный номер Контроллера | Целое положительное число |
После выбора типа теста |
Да |
Нет |
|
| IP Респондера | IP-адрес Респондера | Запись вида <ххх.ххх.ххх.ххх>, где ххх — число от 0 до 255 |
После выбора типа теста |
Да |
Нет |
||
| ID Сессии | Идентификационный номер Сессии | Целое положительное число |
После выбора типа теста |
Да |
Нет |
||
| SNMP Utilization Test |
Расположение | Расположение. Тултип "Используйте автодополнение для ввода адреса" | Текст | После выбора типа теста | Да | Нет. Отображается текст "Введите местоположение", который исчезает при вводе | |
| IP/Домен | IP-адрес или доменное имя | Запись вида <ххх.ххх.ххх.ххх>, где ххх — число от 0 до 255, или доменное имя |
После выбора типа теста | Да | Нет | ||
| SNMP version | Версия SNMP | Список: значение из массива: v1, v2c, v3 | После выбора типа теста | Доступен выбор из выпадающего списка | v1 | ||
| SNMP community | Значение SNMP community, скрытое за точками | Вводится текст. Отображаются точки по числу введённых символов | Поле отображается при SNMP version = v1, SNMP version = v2c. Значение скрывается за точками |
Да | public | ||
| SNMP Port | Порт SNMP | Целое положительное число в диапазоне от 1 до 65535 | Всегда | Да | 161 | ||
| User name | Имя пользователя | Текст | При SNMP version = v3 | Да | Нет | ||
| Security level | Уровень безопасности | Значение из массива: noAuthNoPriv, authNoPriv, authPriv | При SNMP version = v3 | Доступен выбор из выпадающего списка | noAuthNoPriv | ||
|
Auth algorithm |
Алгоритм аутентификации | Значение из массива: MD5, SHA | Появляется при SNMP version = v3 |
Нет - при Security level = noAuthNoPriv.Да - при SNMP version = v3 и Security level = authNoPriv|authPriv | Нет | ||
| Auth password | Пароль аутентификации, скрыт за точками | Вводится текст. Отображаются точки по числу введённых символов | При SNMP version = v3 и Security level = authNoPriv|authPriv | Нет - при Security level = noAuthNoPriv.Да - при SNMP version = v3 и Security level = authNoPriv|authPriv | Нет | ||
| Priv algorithm | Приватный ключ | Значение из массива: DES, AES128, AES192, AES256 | При SNMP version = v3 и Security level = authNoPriv|authPriv | Доступен выбор значений из выпадающего списка при SNMP version = v3 и Security level = authPriv | Нет | ||
| Priv password | Пароль приватного ключа, скрыт за точками | Вводится текст. Отображаются точки по числу введённых символов | При SNMP version = v3 и Security level = authNoPriv|authPriv. Значение скрывается за точками |
При SNMP version = v3 и Security level = authPriv | Нет | ||
| Кнопка
|
Кнопка для получения списка интерфейсов зонда | - | После выбора типа теста | - | - | ||
| Интерфейс | Название интерфейса на зонде | Текст, состоящий из латинских букв, цифр и спецсимволов | После выбора типа теста | Доступен ввод значения в поле либо выбор значений из выпадающего списка | Нет. Отображается текст подсказки "введите название интерфейса", который исчезает при вводе | ||
| Входящая загрузка канала | Идентификатор объекта | Значение в формате SNMP OID | После выбора типа теста | Да. Подставляется автоматически после получения списка интерфейсов и выбора интерфейса | Нет. Отображается текст подсказки "Введите OID", который исчезает при вводе | ||
| Исходящая загрузка канала | Идентификатор объекта | Значение в формате SNMP OID | После выбора типа теста | Да. Подставляется автоматически после получения списка интерфейсов и выбора интерфейса | Нет. Отображается текст подсказки "Введите OID", который исчезает при вводе | ||
| Пропускная способность, кбит/с | Значение пропускной способности | Целое число больше 0 | После выбора типа теста | Да. Подставляется автоматически после получения списка интерфейсов и выбора интерфейса | Нет. Отображается текст подсказки "укажите значение", который исчезает при вводе | ||
| Переключатель счётчиков пакетов | Использование различных счётчиков пакетов, тултипы: "Использовать стандартный счетчик пакетов", "Использовать счетчик пакетов повышенной ёмкости" | Возможно переключение 32/64 | После получения списка интерфейсов и выбора интерфейса | - | - | ||
| Кнопка удаления интерфейса
|
Удаление интерфейса из теста | - | Появляется после выбора типа теста. Активизируется при числе интерфейсов > 1 | - | - | ||
| Кнопка "+ Добавить" | Добавление блока интерфейса с настройками | - | После выбора типа теста | - | - | ||
| Флажок "Инвертировать направление" | Инвертирование направления | Логический: установлен, снят | После выбора типа теста | Да | Флажок снят | ||
| SNMP Universal Test |
Выбрать или Создать показатель |
||||||
| TWAMP | Исходящий интерфейс | Исходящий интерфейс зонда | Список интерфейсов зонда | После выбора зонда в удаленной точке доступа | Да. Доступен выбор значений из выпадающего списка после указания зонда | Нет | |
| Интерфейс назначения | Список интерфейсов зонда в центральной точке | Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда | После выбора зонда в удаленной точке доступа. | Да | Нет | ||
| Интерфейс назначения: Порт | Номер порта | Порт — целое число в диапазоне от 1 до 65535 | Поле появляется после выбора зонда в удаленной точке доступа | Да | 10862 | ||
| ToS (VLAN priority) |
Метка об уровне обслуживания |
Целое число в диапазоне от 0 до 255 | После выбора зонда в удаленной точке доступа | Да | 0 | ||
| Тестовые пакеты: количество | Компонент, позволяющий задать число передаваемых пакетов за указанное время | Значение из массива от 1 до 10 пакетов | После выбора зонда в удаленной точке доступа | Да | 1 пакет | ||
| Тестовые пакеты: интервал | Компонент, позволяющий задать интервал времени, с которым передаются пакеты | Значение из массива от 1 до 60 секунд |
|
1 секунда | |||
| Размер пакета, байт | Размер передаваемого пакета | Целое число от 69 до 9000 | После выбора зонда в удаленной точке доступа | Да | 69 | ||
| Флажок "Не фрагментировать" | Настройка фрагментации тестовых пакетов | Логический: установлен, снят | После выбора зонда в удаленной точке доступа | Да | Флажок снят | ||
| wiProbe Custom Scenario Test | Исходящий интерфейс | Исходящий интерфейс зонда | Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда | После выбора типа теста, значения появляются после выбора зонда | Да | Нет | |
| Кнопка
|
Кнопка вызова модального окна загрузки пользовательского скрипта с локальной машины | - | После выбора типа теста | Активна после выбора зонда | - | ||
| Кнопка
|
Кнопка создания скрипта из шаблона | - | После выбора типа теста | Может блокироваться в зависимости от типа выбранного зонда | - | ||
| Кнопка
|
Кнопка вызова модального окна выгрузки пользовательского скрипта | - | После выбора типа теста | Активна после создания скрипта | - | ||
| Окно просмотра /редактирования скрипта | Окно просмотра /редактирования загруженного скрипта | Код загруженного скрипта. Текст с переносами строки длиной до ? байт | После загрузки скрипта | Да | Нет | ||
| wiProbe DNS |
IP-адрес сервера DNS | IP-адрес, на который будут отправляться тестовые запросы | Запись вида <ххх.ххх.ххх.ххх>, где ххх — число от 0 до 255, или доменное имя | После выбора типа теста | Да | Нет | |
| Узел для разрешения | DNS-имя узла, которое будет разрешаться в ходе теста при обращении к указанному серверу | Текст | После выбора типа теста | Да | Нет | ||
| Кнопка "+" | Добавляет новое поле для ввода имени хоста | - | После выбора типа теста | Активна всегда | - | ||
| Кнопка "-" | Удаляет поле для ввода имени хоста | - | После выбора типа теста | Активна, если количество полей с именем хоста >1 | - | ||
| Тестовая нагрузка, кбит/с | Отображает ожидаемую нагрузку на канал связи. Значение зависит от введённых параметров теста и изменяется динамически | Только вывод. Дробное число с тремя знаками после запятой | После выбора типа теста | Нет | 0 | ||
| Исходящий интерфейс | Исходящий интерфейс зонда. Список интерфейсов зонда, с которых будет выполняться отправка тестовых данных | Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда | После выбора типа теста. Значения появляются после выбора зонда | Да | Нет | ||
| Кнопка
|
Добавления узла для разрешения | Кнопка | После выбора типа теста | - | - | ||
| wiProbe L2-Test |
Исходящий интерфейс | Исходящий интерфейс зонда с IP, с которого происходит отправка тестовых кадров | Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда | После выбора типа теста. Значения появляются после выбора зонда в удалённой точке доступа | Да | Нет | |
| Интерфейс назначения | Интерфейс назначения, на который происходит отправка тестовых кадров | Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда | После выбора типа теста. Значения появляются после выбора зонда в центральной точке доступа | Да | Нет | ||
| VLAN priority (ToS) | Метка об уровне обслуживания, которая будет добавлена в настройки теста и тестовые кадры | Целое число в диапазоне от 0 до 255 | После выбора типа теста | Да | 0 | ||
| Тестовые пакеты: количество | Компонент, позволяющий задать число передаваемых пакетов за указанное время | Значение из массива от 1 до 10 пакетов | После выбора типа теста | Да | 1 пакет | ||
| Тестовые пакеты: интервал | Компонент, позволяющий задать интервал времени, с которым передаются пакеты | Значение из массива от 1 до 60 секунд | После выбора типа теста |
Да |
в 1 секунду | ||
| Размер пакета, байт | Размер тестового пакета в байтах | Целое число от 64 до 9000 | После выбора типа теста | Да | 64 | ||
| Тестовая нагрузка, кбит/с | Отображает ожидаемую нагрузку на канал связи. Значение зависит от введённых параметров теста и изменяется динамически | Только вывод. Дробное число с тремя знаками после запятой | После выбора типа теста | Нет | 1.024 | ||
| wiProbe L7-HTTP-Test |
Исходящий интерфейс | Исходящий интерфейс зонда, с которого производится отправка тестовых данных | Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда | После выбора типа теста. Значения появляются после выбора зонда | Да | Нет | |
| Адрес (URL) | Адрес ресурса в формате URL, доступность которого проверяется тестом | Строка в формате URL | После выбора типа теста | Да | Нет | ||
| Количество тестовых пакетов в результате измерения | Компонент, позволяющий задать число передаваемых пакетов за указанное время | Значение из массива от 1 до 5 пакетов | После выбора типа теста | Да | 5 пакетов | ||
| Интервал формирования результатов измерений | Периодичность проверки доступности ресурса | Значение из массива (закрытый текстовый список): Каждые 5 минут, Каждые 10 минут, Каждые 30 минут, Каждый час | После выбора типа теста | Да | Каждые 5 минут | ||
| Тестовая нагрузка, кбит/с | Отображает ожидаемую нагрузку на канал связи. Значение зависит от введённых параметров теста и изменяется динамически | Только вывод. Дробное число с тремя знаками после запятой | После выбора типа теста | Нет | 0.2 | ||
| wiProbe L7-TCP-Test |
Исходящий интерфейс | Исходящий интерфейс зонда, с которого производится отправка тестовых данных | Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда | После выбора типа теста. Значения появляются после выбора зонда | Да | Нет | |
| Адрес назначения | Адрес проверяемого ресурса | Текст в формате IP или DNS-имени сервера | После выбора типа теста | Да | Нет | ||
| Порт | Порт проверяемого ресурса |
Целое число в диапазоне от 1 до 65535 |
После выбора типа теста |
Да |
8787 | ||
| Тестовые пакеты: интервал отправки, с | Периодичность проверки доступности ресурса | Целое число в диапазоне от 1 до 60 | После выбора типа теста | Да | 1 | ||
| Тестовая нагрузка, кбит/с | Отображает ожидаемую нагрузку на канал связи. Значение зависит от введённых параметров теста и изменяется динамически | Только вывод. Дробное число с тремя знаками после запятой | После выбора типа теста | Нет | 1.056 | ||
|
Выбор фильтра | Задание правила фильтрации трафика | Запись вида <ххх.ххх.ххх.ххx/xx>, где ххх — число от 0 до 255, хх — число от 1 до 32 | После выбора типа теста | Да | Нет | |
| IP-адрес сенсора | IP-адрес сенсора | Запись вида <ххх.ххх.ххх.ххx/xx>, где ххх — число от 0 до 255, хх — число от 1 до 32 | При выборе теста Netflow | Да | Нет | ||
| Кнопка
|
Создание дополнительного поля для выбора фильтра | - | После выбора типа теста | Активна всегда | - | ||
| Кнопка
|
Удаление соответствующего поля для выбора фильтра | - | После выбора типа теста | Активна всегда | - | ||
| Кнопка Параметры захвата трафика
|
Кнопка получения параметров захвата трафика из теста. Если в системе существует хотя бы один тест с типом wiProbe Online DPI, после нажатия открывается окно выбора теста, из которого требуется получить параметры. Если в системе не заведено ни одного доступного теста с типом wiProbe Online DPI, после нажатия ничего не происходит. Добавленный критерий блокируется для последующего добавления на форму через "Добавить критерий" | - | После выбора типа теста | Активна всегда | - | ||
|
Кнопка
|
Кнопка для добавления полей с критериями захвата. После нажатия открывается окно со списком критериев. Добавленные ранее "из теста" критерии заблокированы |
Протокол Порт источника Адрес источника Порт назначения Адрес назначения |
После нажатия кнопки | Возможно выбрать один из критериев, нажать OK | Протокол | ||
| Параметры захвата трафика: Протокол | Поле добавляется по кнопке "Добавить критерий", задаётся протокол | Текст (закрытый список): Любой, TCP/UDP, TCP, UDP, ICMP | После выбора типа теста | Да, после добавления | Любой | ||
| Параметры захвата трафика: Порт источника | Поле добавляется по кнопке "Добавить критерий", задаётся порт источника для захвата трафика | Целое число в диапазоне от 1 до 65535 | После добавления на форму | Да, после добавления | Нет | ||
| Параметры захвата трафика: Адрес источника | Поле добавляется по кнопке "Добавить критерий", задаётся адрес источника для захвата трафика | Текст в формате IP или DNS-имени сервера | После добавления на форму | Да, после добавления | Нет | ||
| Параметры захвата трафика: Порт назначения | Поле добавляется по кнопке "Добавить критерий", задаётся порт назначения для захвата трафика | Целое число в диапазоне от 1 до 65535 | После добавления на форму | Да, после добавления | Нет | ||
| Параметры захвата трафика: Адрес назначения | Поле добавляется по кнопке "Добавить критерий", задаётся адрес назначения для захвата трафика | Текст в формате IP или DNS-имени сервера | После добавления на форму | Да, после добавления | Нет | ||
| Кнопка
|
Удаление соответствующего поля с критериями захвата. | - | После того, как добавлено хотя бы одно поле с критериями захвата | При наличии активна всегда | - | ||
| wiProbe P-Test |
Исходящий интерфейс | Исходящий интерфейс зонда, с которого происходит отправка тестовых данных | Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда | Появляется после выбора типа теста. Значения доступны после выбора зонда | Да | Нет | |
| Адрес назначения | Адрес ресурса, доступность которого проверяется | Текст в формате IP или DNS-имени сервера | После выбора типа теста | Да | Нет | ||
| ToS | Метка об уровне обслуживания | Целое число в диапазоне от 0 до 255 | После выбора типа теста | Да | 0 | ||
| Тестовые пакеты: количество | Компонент, позволяющий задать число передаваемых пакетов за указанное время | Значение из массива от 1 до 10 пакетов | После выбора типа теста | Да | 1 пакет | ||
| Тестовые пакеты: интервал отправки, с | Периодичность проверки доступности ресурса | Целое число в диапазоне от 1 до 60 | После выбора типа теста | Да | 5 | ||
| Размер пакета, байт | Размер тестового пакета в байтах | Целое число от 64 до 9000 | После выбора типа теста | Да | 64 | ||
| Тестовая нагрузка, кбит/с | Отображает ожидаемую нагрузку на канал связи. Значение зависит от введённых параметров теста и изменяется динамически | Только вывод. Дробное число с тремя знаками после запятой | После выбора типа теста | Нет | 1.025 | ||
| Флажок "Не фрагментировать" | Настройка фрагментации тестовых пакетов | Логический: установлен или снят | После выбора типа теста | Да | Флажок снят | ||
| wiProbe U-Test |
Исходящий интерфейс | Исходящий интерфейс зонда в удаленной точке доступа, с которого будут отправляться тестовые данные | Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда | Появляется после выбора типа теста. Значения доступны после выбора зонда | Да | Нет | |
| Интерфейс назначения: Интерфейс | Список интерфейсов зонда в центральной точке, на который отправляются тестовые данные | Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда и состояния флажков "Задать адрес" и "Динамический IP назначения" | Появляется после выбора типа теста. Значения доступны после выбора зонда | Да | Нет | ||
| Интерфейс назначения: Порт | Порт, на который будут отправляются тестовые пакеты |
Целое число в диапазоне от 1 до 65535 |
После выбора типа теста |
Да |
8787 |
||
| ToS | Метка об уровне обслуживания | Целое число в диапазоне от 0 до 255 | После выбора типа теста | Да | 0 | ||
| Тестовые пакеты: количество | Компонент, позволяющий задать число передаваемых пакетов за указанное время | Значение из массива от 1 до 10 пакетов | После выбора типа теста | Да | 1 пакет | ||
| Тестовые пакеты: интервал отправки, с | Периодичность проверки доступности ресурса | Целое число в диапазоне от 1 до 60 | После выбора типа теста | Да | 1 | ||
| Размер пакета, байт | Размер тестового пакета в байтах | Целое число от 76 до 9000 | После выбора типа теста | Да | 76 | ||
| Тестовая нагрузка, кбит/с | Отображает ожидаемую нагрузку на канал связи. Значение зависит от введённых параметров теста и изменяется динамически | Только вывод. Дробное число с тремя знаками после запятой | После выбора типа теста | Нет | 1.216 | ||
| Флажок "Не фрагментировать" | Настройка фрагментации тестовых пакетов | Логический: установлен, снят | После выбора типа теста | Да | Флажок снят | ||
| Флажок "Задать адрес" | Включение возможности ручного ввода адреса интерфейса назначения | Логический: установлен, снят | После выбора действующего зонда в центральной точке | Возможно ставить/снимать флажок при отсутствии флажка в чекбоксе "Динамический IP назначения" | Флажок снят | ||
| Флажок "Динамический IP назначения" | Включение режима динамического IP назначения. В случае выбора ключевым будет название интерфейса, а не его IP-адрес | Логический: установлен, снят | После выбора действующего зонда в центральной точке | Возможно ставить/снимать флажок при отсутствии флажка в чекбоксе "Задать адрес" | Флажок снят | ||
| wiProbe Y.1731 |
Исходящий интерфейс | Исходящий интерфейс зонда в удаленной точке доступа, с которого будут отправляться тестовые данные | Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда | Появляется после выбора типа теста. Значения доступны после выбора зонда | Да | Нет | |
| MAC интерфейса назначения | Список интерфейсов зонда в центральной точке, на который отправляются тестовые данные | Текст из списка, сформированного системой на основе полученных с зонда данных. Формат вывода меняется в зависимости от доступности интерфейса, типа зонда | Появляется после выбора типа теста. Значения доступны после выбора зонда | Да | Нет | ||
| Тестовые пакеты: количество | Компонент, позволяющий задать число передаваемых пакетов за указанное время | Значение из массива от 1 до 10 пакетов | После выбора типа теста | Да | 1 пакет | ||
| Тестовые пакеты: интервал отправки, с | Периодичность проверки доступности ресурса | Целое число в диапазоне от 1 до 60 | После выбора типа теста | Да | в 1 секунду | ||
| уровень MEG | Целое число от 0 до 7 | После выбора типа теста | Да | Нет | |||
| Название теста на зонде |
wiProbe Custom Scenario |
Название теста на зонде | Название теста на зонде, проставляется автоматически после обмена данными с зондом | Только вывод. Текст | Нет - на странице создания.Да - на странице редактирования после обмена данными с зондом | Нет | - |
| Используется в сервисах | Все типы тестов | - | Список сервисов, в которых используется тест с кнопками перехода на просмотр текущих показателей и в настройки теста | Названия сервисов, в которых используется тест. Отображаются на странице редактирования при условии включения теста в хотя бы один сервис | Нет - на странице создания.Да - на странице редактирования, при условии включения теста в сервис. | Нет, доступна кнопка редактирования сервиса | Нет |
Кнопка добавления тега
2.2 Вкладка Используется в сервисах:
| Тип теста |
Описание |
Тип и диапазон значений | Видимость | Доступность для редактирования | Значение по умолчанию |
|---|---|---|---|---|---|
| Все типы тестов | Список сервисов, в которых используется тест с кнопками перехода на страницу редактирования теста |
|
Нет - на странице создания. Да - на странице редактирования, при условии включения теста в сервис |
Нет. Доступна кнопка редактирования сервиса |
Нет |
3. Кнопки на Toolbar
| Кнопка | Описание | Доступность | |
|
|
Сохранение изменений и переход на страницу списка тестов |
Да |
|
Пользователь с ролью root не может создать новый тест, но может просматривать и редактировать имеющиеся. Для пользователей с ролью "Оператор SLA" или учётной записи с исключительной ролью "Пользователь" просмотр/редактирование тестов невозможны.
4. Проверки системы
| Триггер | Тип теста | Проверка | Действие |
|---|---|---|---|
| Уход со страницы | Все типы тестов | Есть несохранённые изменения? | Отобразить модальное окно "Наличие несохранённых изменений" с возможностью сохранить изменения или отказаться от их сохранения |
| Сохранение |
Все типы тестов | Не заполнено поле "Название"? | Вывести сообщение "требуется указать название теста" и заблокировать операцию сохранения |
| Не заполнено поле "Владелец"? | Вывести сообщение "требуется указать владельца" и заблокировать операцию сохранения | ||
| Не выбран тип теста? | Вывести сообщение "требуется указать тип теста" и заблокировать операцию сохранения | ||
|
Не заполнено поле "Пропускная способность, кбит/с"? | Вывести сообщение "требуется указать пропускную способность" и заблокировать операцию сохранения | |
| Некорректное значение в поле "Пропускная способность, кбит/с"? | Вывести сообщение "пропускная способность должна быть целым числом больше нуля" и заблокировать операцию сохранения | ||
|
Не указан зонд в удалённой точке доступа? |
Вывести сообщение "требуется указать зонд в удалённой точке доступа" и заблокировать операцию сохранения |
|
|
Не выбран зонд? | Вывести сообщение "требуется указать зонд" и заблокировать операцию сохранения | |
|
Не выбран коллектор? | Вывести сообщение "требуется указать коллектор" и заблокировать операцию сохранения | |
|
Не указан зонд в центральной точке? | Вывести сообщение "требуется указать зонд в центральной точке" и заблокировать операцию сохранения | |
|
Не указан номер теста? | Вывести сообщение "требуется указать номер теста" и заблокировать операцию сохранения | |
|
Не указан идентификатор системы? | Вывести сообщение "требуется указать идентификатор внешней системы" и заблокировать операцию сохранения | |
| Не указан идентификатор теста? | Вывести сообщение "требуется указать связующий идентификатор теста во внешней системе" и заблокировать операцию сохранения | ||
|
Не указано расположение? | Вывести сообщение "требуется указать расположение" и заблокировать операцию сохранения | |
| При выборе расположения не использовано автодополнение? | Вывести сообщение "требуется указать расположение" и заблокировать операцию сохранения | ||
|
Не указан IP/Domain? |
Вывести сообщение "требуется ввести корректный адрес" и заблокировать операцию сохранения | ||
| Не указан SNMP community? | Вывести сообщение "требуется ввести read community" и заблокировать операцию сохранения | ||
| Не указан SNMP Port? | Вывести сообщение "требуется указать SNMP Port" и заблокировать операцию сохранения | ||
| Некорректное значение SNMP Port? | Вывести сообщение "требуется указать целое положительное число в диапазоне от 1 до 65535" и заблокировать операцию сохранения | ||
| Отсутствует название интерфейса? | Вывести сообщение "необходимо указать название интерфейса" и заблокировать операцию сохранения | ||
| Некорректное название интерфейса? | Вывести сообщение "название интерфейса должно состоять только из латинских букв, цифр и спецсимволов" и заблокировать операцию сохранения | ||
| Не указан OID для входящей/исходящей загрузки канала? | Вывести сообщение "требуется указать OID для взаимодействия с устройством" и заблокировать операцию сохранения | ||
| Не указана пропускная способность? | Вывести сообщение "требуется указать пропускную способность" и заблокировать операцию сохранения | ||
| Пропускная способность не является целым положительным числом? | Вывести сообщение "пропускная способность должна быть целым числом больше нуля" и заблокировать операцию сохранения | ||
|
Не указан исходящий интерфейс? | Вывести сообщение "требуется указать исходящий интерфейс" и заблокировать операцию сохранения | |
|
Не заполнено поле "Адрес (URL)"? | Вывести сообщение "требуется указать адрес для мониторинга" и заблокировать операцию сохранения | |
|
Не заполнено поле "Адрес назначения"? |
Вывести сообщение "требуется указать адрес назначения" и заблокировать операцию сохранения | |
|
Не указан порт для интерфейса назначения/адреса назначения? | Вывести сообщение "требуется указать порт для интерфейса назначения"/"требуется указать порт для адреса назначения" и заблокировать операцию сохранения | |
| Некорректное значение порта для интерфейса назначения/адреса назначения? | Вывести сообщение "требуется указать целое положительное число в диапазоне от 1 до 65535" и заблокировать операцию сохранения | ||
|
Не указан интерфейс назначения? | Вывести сообщение "требуется указать интерфейс назначения" и заблокировать операцию сохранения | |
| Не заполнено поле "VLAN priority (ToS)"/"ToS"? | Вывести сообщение "требуется указать значение ToS" и заблокировать операцию сохранения | ||
| Некорректное значение поля "VLAN priority (ToS)"/"ToS"? | Вывести сообщение "значение ToS может быть только целым числом в диапазоне от 0 до 255" и заблокировать операцию сохранения | ||
| Не заполнено поле "Размер пакета, байт"? | Вывести сообщение "требуется указать размер пакета, байт" и заблокировать операцию сохранения | ||
| Некорректное значение в поле "Размер пакета, байт"? |
Вывести сообщение "значение размера пакета должно быть целым числом, в пределах от .. до .." и заблокировать операцию сохранения:
|
||
|
Не заполнено поле "VLAN priority (QoS)"? | Вывести сообщение "требуется указать значение QoS" и заблокировать операцию сохранения | |
| Некорректное значение поля "VLAN priority (QoS)"? | Вывести сообщение "значение QoS может быть только целым числом в диапазоне от 0 до 255" и заблокировать операцию сохранения | ||
|
Не заполнено поле "Период посылки тестовых пакетов, с"? | Вывести сообщение "требуется указать период посылки тестовых пакетов" и заблокировать операцию сохранения | |
| Некорректное значение поля "Период посылки тестовых пакетов, с"? | Вывести сообщение "период посылки пакетов может быть только целым числом в диапазоне от 1 до 60" и заблокировать операцию сохранения | ||
|
Не заполнен адрес/маска в поле "Выбор фильтра"? | Вывести сообщение "требуется указать IP-адрес и маску подсети" и заблокировать операцию сохранения | |
| Не заполнено поле добавленного критерия? | Вывести сообщение "требуется указать значение критерия" и заблокировать операцию сохранения | ||
|
Не заполнено поле "ToS"? | Вывести сообщение "значение ToS может быть только целым числом в диапазоне от 0 до 255" и заблокировать операцию сохранения | |
| Некорректное значение поля "ToS"? | Вывести сообщение "значение ToS может быть только целым числом в диапазоне от 0 до 255" и заблокировать операцию сохранения | ||
| Открыта страница создания теста | Все типы тестов | Выбран тип теста? |
Отобразить разделы "Зонды"/"Настройки" и соответствующие типу теста поля со значениями по умолчанию Выполнить фильтрацию доступных зондов согласно выбранному типу тестов |
| Выбран другой тип теста? |
Не очищать поля в разделе "Описание" Отобразить разделы "Зонды"/"Настройки" и соответствующие типу теста поля со значениями по умолчанию Выполнить фильтрацию доступных зондов согласно выбранному типу тестов |
||
|
Зонд не выбран? | Заблокировать кнопку редактирования, тултип "Настройка зонда" | |
| Выбран зонд в удалённой/центральной точке? | Автоматически заполнить поля с информацией о зонде, разблокировать кнопку редактирования, тултип "Настройка зонда", для соответствующего зонда | ||
|
Расположение не указано? | Не отображать кнопку "Корзина" для поля "Расположение" | |
| Есть единственное поле "Интерфейс"? | Сделать неактивной кнопку "Корзина" для поля "Интерфейс" | ||
|
Зонд в удалённой точке доступа не выбран? | Не отображать раздел "Настройки" | |
| Зонд в центральной точке не выбран? | Не отображать выпадающий список интерфейсов для поля "Интерфейс назначения" | ||
|
Зонд не выбран? В БД нет данных об интерфейсах зонда? |
Отображать пустой выпадающий список интерфейсов для поля "Исходящий интерфейс" | |
|
Зонд выбран? | Сделать неактивной кнопку "Шаблон" | |
|
Есть единственное поле "Имя хоста для разрешения"? | Сделать неактивной кнопку "-" | |
|
Зонд в удалённой точке доступа не выбран? | Заблокировать для редактирования поле "Исходящий интерфейс" | |
| Зонд в центральной точке не выбран? | Заблокировать для редактирования поле "Интерфейс назначения" | ||
|
Попытка заполнить адрес/маску в поле "Выбор фильтра" некорректными значениями? |
Для адреса: заменить значения, превышающие 255, на 255 Для маски: заменить значения, превышающие 32, на 32 |
|
| Есть единственное поле "Выбор фильтра"? | Сделать неактивной кнопку "-" | ||
| Добавлен критерий для захвата трафика? | Скрыть кнопку "Добавить критерий", отобразить кнопки "+", "-" напротив соответствующего поля с критерием | ||
| Удалён единственный добавочный критерий? | Скрыть поле с критерием, отобразить кнопку "Добавить критерий" | ||
|
Зонд в удалённой точке доступа не выбран? В БД нет данных об интерфейсах зонда? |
Отображать пустой выпадающий список интерфейсов для поля "Исходящий интерфейс" | |
| Нажата кнопка "Получить список интерфейсов" на форме создания теста |
|
IP/Domain зонда не такой, как предыдущий? | Вывести сообщение "IP/Domain зонда изменён, пожалуйста, обновите список интерфейсов. Выбранные ранее интерфейсы будут удалены" |
| Нет ответа от зонда спустя заданный промежуток времени? | Вывести сообщение "невозможно получить данные: ошибка взаимодействия с устройством" |
5. Макеты
Набор модальных окон для страницы создания теста
Страница создания теста до начала ввода данных
Страница редактирования теста. Показана вкладка "Основные параметры", присутствует вкладка "Используется в сервисах"
Страница редактирования теста. Показана вкладка "Основные параметры", вкладки "Используется в сервисах" нет
Страница редактирования теста. Вкладка "Используется в сервисах" и модальное окно "Еще"
Макеты, пример заполненного теста p-test
