Настройка топологии сети
1. Параметры экранной формы
| Параметр | Значение |
|---|---|
| Открывается из | Меню - Мониторинг -  Топология сети |
| Тип экранной формы | Страница просмотра |
| Компонент выбора периода отображения | Нет |
| Компонент динамики | Нет |
| Автообновление страницы | Нет |
| Всплывающие уведомления на странице | Нет |
| Работа с тегами | Да |
2. Параметры для фильтрации
и поиска
Для фильтрации объектов топологии нажмите . Появится панель фильтрации с набором параметров, по которым можно отфильтровать объекты.
| Наименование поля |
Описание | Примечание | |
| Тип объекта |
|
Отметить флажком чекбокс для отображения выбранного типа объекта | В результате фильтрации отображаются Узлы и Сети, в которых встречается выбранные типы объектов. При щелчке мышью по плитке с названием узла или сети открывается список входящих в них объектов. При щелчке по названию объекта, происходит переход на уровень топологии, на котором находится выбранный объект, поле топологии сети центрируется по выбранному объекту. |
| Статус |
|
Отметить флажком чекбокс для отображения объекта с выбранным статусом | В результате фильтрации отображаются Узлы и Сети, в которых встречаются объекты с выбранным статусом. При щелчке мышью по плитке с названием узла или сети открывается список входящих в них объектов. При щелчке по названию объекта, происходит переход на уровень топологии, на котором находится выбранный объект, поле топологии сети центрируется по выбранному объекту. |
| Теги |
|
При нажатии на поле "Найти по тегам" появляется модальное окно с плитками системных и доступных пользователю тегов. Выбрать или ввести название тега, нажать ПРИМЕНИТЬ | Для удаления ненужного для фильтрации тега, следует нажать иконку  на плитке соответствующего тега. |
| Поиск |
|
Поиск по тексту, отображаемому на странице |
При нажатии |
открывается окно с подсказкой для составления запросаФильтр может быть установлен по произвольному количеству параметров. Для очистки фильтров нажать
внизу панели фильтрации. Для закрытия панели фильтрации нажать .
3. Поля страницы:
|
Компонент |
Краткое описание |
Тип элемента экранной формы | Тип и диапазон значений | Значение по умолчанию |
|

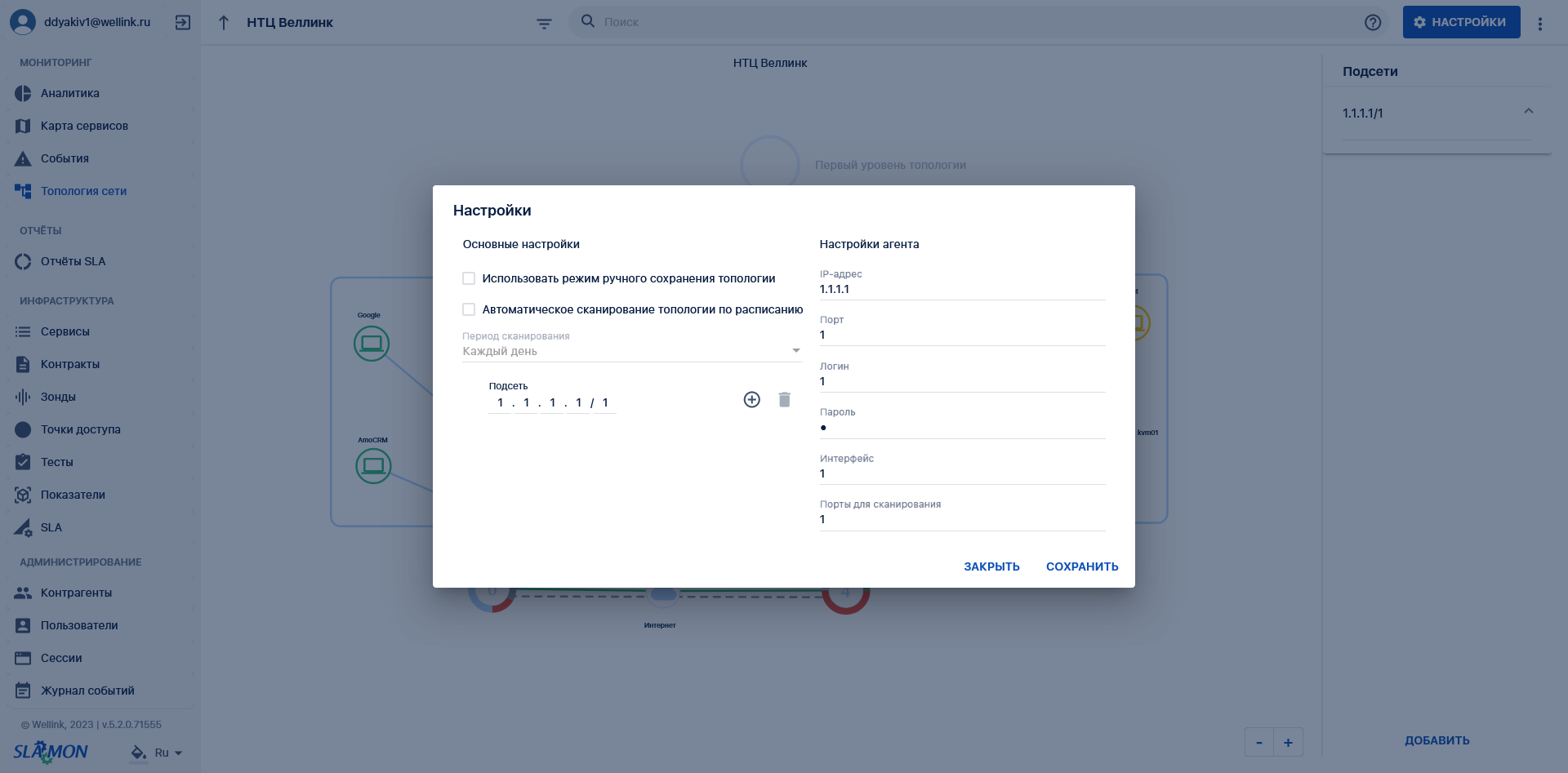

Использовать режим ручного сохранения топологии |
Если флажок «Использовать режим ручного сохранения топологии» включен, то при внесении любых |
Закрытый список |
Список:
|
Пропускная способность.
|
|
Автоматическое сканирование топологии по расписанию |
|
|
|
|
|
|
|
|
|
3. Кнопки на Toolbar
3.1 Кнопки доступные для root, системного администратора или оператора SLA:
| Кнопка | Описание | |
|
|
Сохранение сделанных изменений на странице. Кнопка активна, если были внесены изменения | |
|
|
Модальное окно настроек страницы топологии | |
 |
|
Модальное окно настроек страницы топологии |
|
|
Запуск сканирования подсетей | |
Сканировать подсети3.2 Кнопки доступные для учётной записи с исключительной ролью "Пользователь":
| Кнопка | Описание | |
|---|---|---|
|
|
Запуск сканирования подсетей | |
4. Действия
|
Описание |
Действие |
|
Изменение масштаба отображения |
использовать колесико мыши или кнопку  |
| Перемещение рабочей области | зажать левую кнопку мыши и перетянуть полотно в нужную сторону. |
| Добавление объектов | нажать  в правой нижней части страницы. |
| Просмотр данных по объекту | кликнуть мышкой на объект - справа отображаются данные по объекту. |
| Изменение свойств объекта | кликнуть по нему, затем нажать  . |
|
Удаление объекта |
кликнуть по нему, затем нажать  . |
Подробности о добавлении и настройке объектов можно узнать в разделе "Создание и редактирование объектов топологии"
