Настройка топологии сети


1. Параметры экранной формы

Параметр Значение
Открывается из Меню - →Мониторинг -→ image.png Топология сети →
Тип экранной формы Страница просмотра
Компонент выбора периода отображения Нет
Компонент динамики Нет
Автообновление страницы Нет
Всплывающие уведомления на странице Нет
Работа с тегами Да

2. Параметры для фильтрации  и поиска

Для фильтрации объектов топологии нажмите .  Появится панель фильтрации с набором параметров, по которым можно отфильтровать объекты.

Наименование поля
ОписаниеПримечание
Тип объекта


Отметить флажком чекбокс для отображения выбранного типа объектаВ результате фильтрации отображаются Узлы и Сети, в которых встречается выбранные типы объектов. При щелчке мышью по плитке с названием узла или сети открывается список входящих в них объектов. При щелчке по названию объекта, происходит переход на уровень топологии, на котором находится выбранный объект, поле топологии сети центрируется по выбранному объекту.
Статус


Отметить флажком чекбокс для отображения объекта с выбранным статусомВ результате фильтрации отображаются Узлы и Сети, в которых встречаются объекты с выбранным статусом. При щелчке мышью по плитке с названием узла или сети открывается список входящих в них объектов. При щелчке по названию объекта, происходит переход на уровень топологии, на котором находится выбранный объект, поле топологии сети центрируется по выбранному объекту.
Теги


При нажатии на поле "Найти по тегам" появляется модальное окно с плитками системных и доступных пользователю тегов. Выбрать или ввести название тега, нажать ПРИМЕНИТЬДля удаления ненужного для фильтрации тега, следует нажать иконку image.png на плитке соответствующего тега.
Поиск


Поиск по тексту, отображаемому на странице

При нажатии image.png открывается окно с подсказкой для составления запроса

Фильтр может быть установлен по произвольному количеству параметров. Для очистки фильтров нажать image.png внизу панели фильтрации. Для закрытия панели фильтрации нажать .

3. Поля страницы:

Компонент

Краткое описание

 Тип элемента экранной формы Тип и диапазон значений Значение по умолчанию

Использовать режим ручного сохранения топологии

Если флажок «Использовать режим ручного сохранения топологии» включен, то при внесении любых
изменений в схему топологии для их сохранения необходимо будет нажать кнопку «Сохранить» в правом
верхнем углу страницы. При отключенном флажке, все внесенные изменения будут сохраняться
автоматически.

 Переключатель чек-бокс:

image.pngвключено или

 image.png отключено

 image.png отключено

Автоматическое сканирование топологии по расписанию

Если флажок «Автоматическое сканирование топологии по расписанию» включен, то система с указанной
периодичностью будет выполнять автоматическое сканирование указанных ниже подсетей для поиска
объектов. При установке данного флажка, поле для выбора периодичности сканирования станет доступным
для редактирования. Для выбора будет доступно одно из четырех значений: «Каждый день», «Каждые 12
часов», «Каждый час», «Каждые 30 минут». При отключенном флажке, автосканирование выполняться не
будет, а поле с выбором периодичности будет заблокировано

 Переключатель чек-бокс:

image.pngвключено или

 image.png отключено

 image.png отключено

Период сканирования

позволяет выбрать период сканирования

 Закрытый список
  • Каждые 30 мин
  • Каждый час
  • Каждые 12 часов
  • Каждый день
 Каждый день
Подсеть

Позволяет добавить подсеть сканирования. Для выполнения сканирования должна быть добавлена как
минимум одна подсеть. Сочетание значений адреса и маски подсети должны быть уникальны

 Поле ввода с клавиатуры

числа в формате <ххх.ххх.ххх.ххх / хх>, со следующими ограничениями
ввода: «ххх» — число от 0 до 255, «хх» — число от 00 до 30.

-

Добавить подсеть

Кнопка добавления дополнительной подсети сканирования

Гистограмма


-

-

Удалить подсеть

Кнопка удаления добавленной подсети

Гистограмма


-

-







4. Действия

Описание

 Действие

Изменение масштаба отображения

 использовать колесико мыши или кнопку image.png
Перемещение рабочей области  зажать левую кнопку мыши и перетянуть полотно в нужную сторону.
Добавление объектов нажать image.png в правой нижней части страницы.
Просмотр данных по объекту  кликнуть мышкой на объект -  справа отображаются данные по объекту.
Изменение свойств объекта  кликнуть по нему, затем нажать image.png.

Удаление объекта


 кликнуть по нему, затем нажать image.png.

Подробности о добавлении и настройке объектов можно узнать в разделе "Создание и редактирование объектов топологии"

5. Макеты

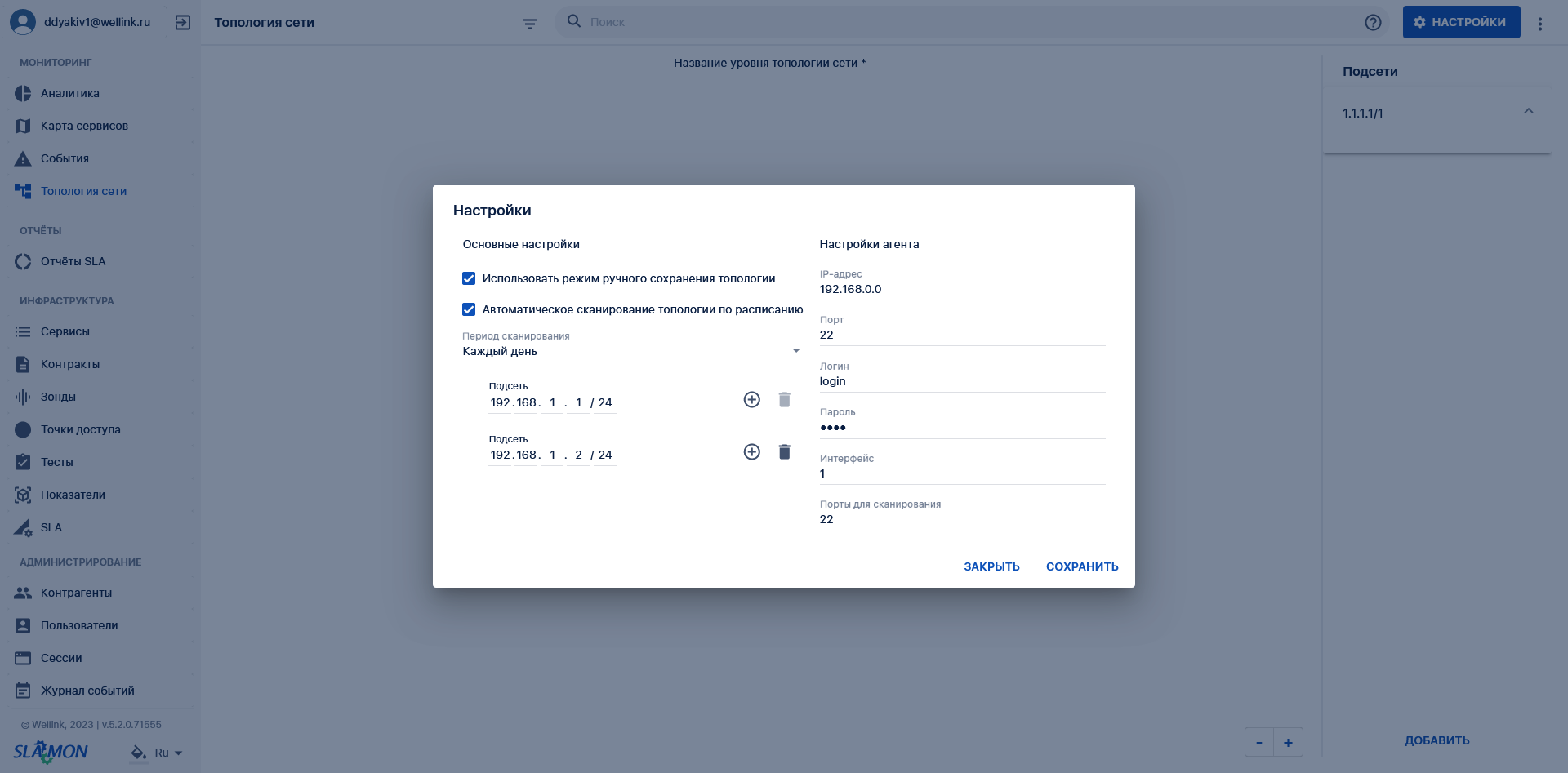

Заполненные настройки топологии сети:
