Для визуализации схемы соединения коммуникационного оборудования на портале реализована функция построения многоуровневой топологии сети.

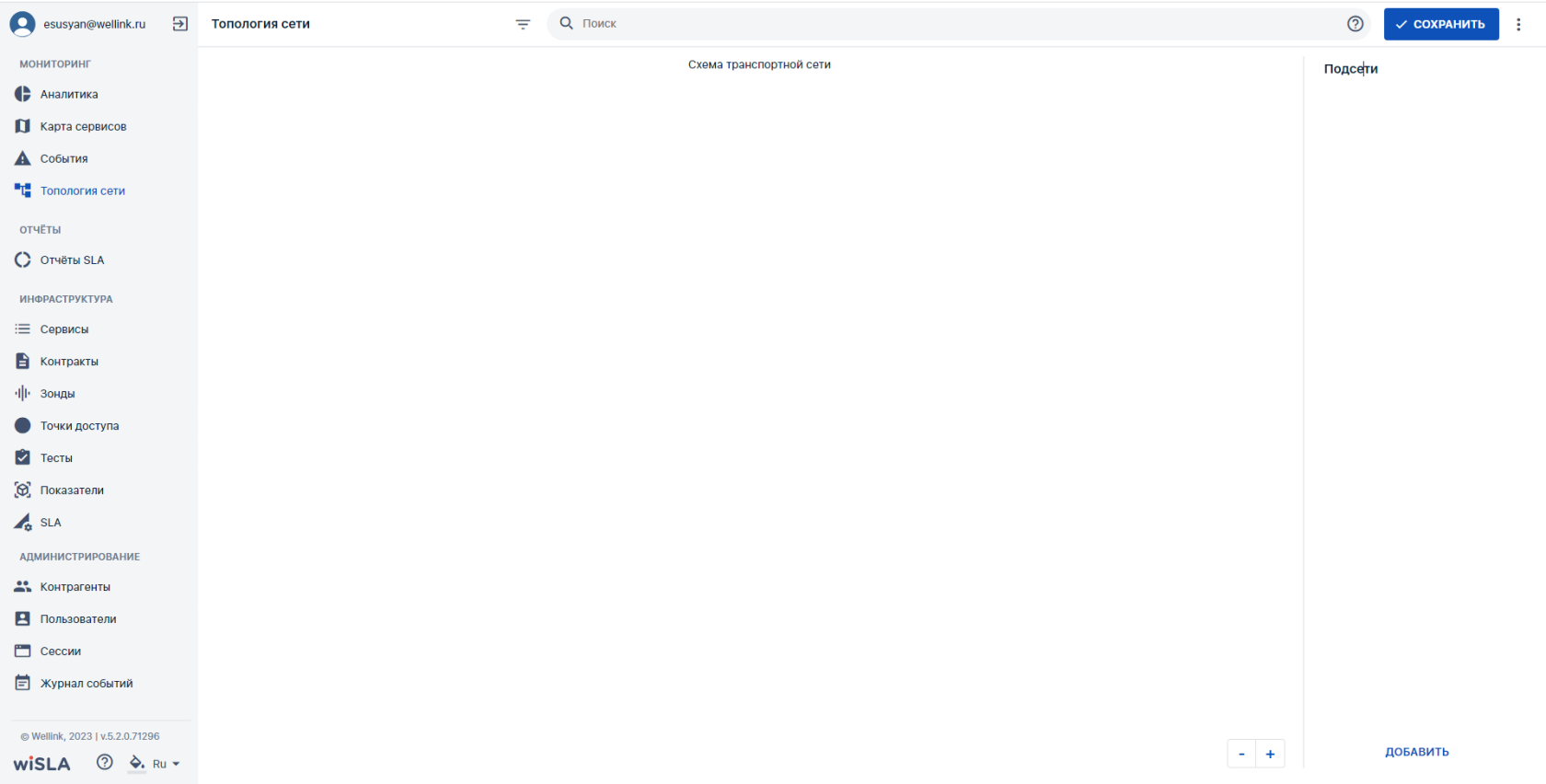

Рис. 1. Начальная страница "Топология сети"

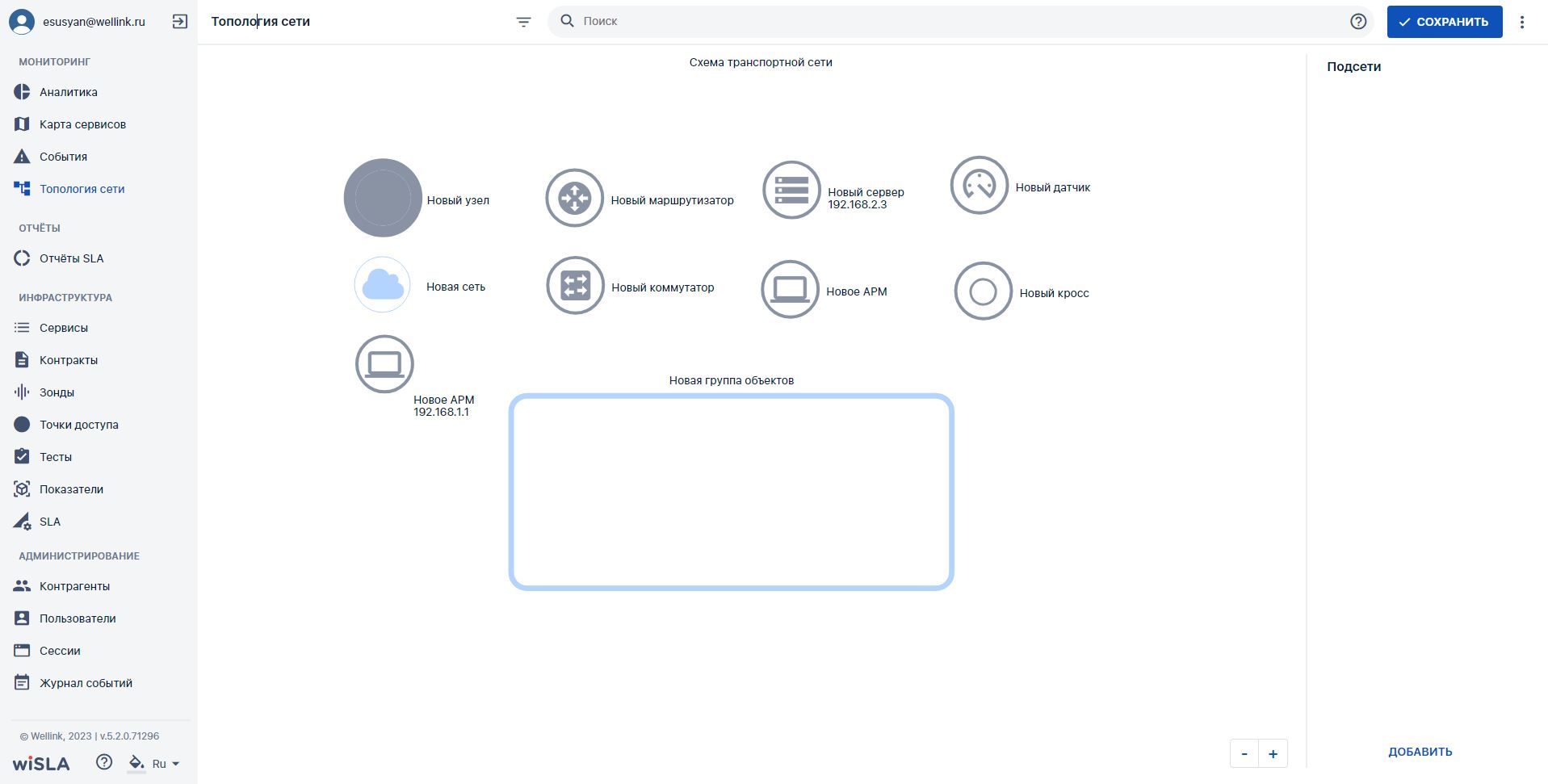

Рис. 2. На странице добавлены объекты топологии.



Параметры экранной формы

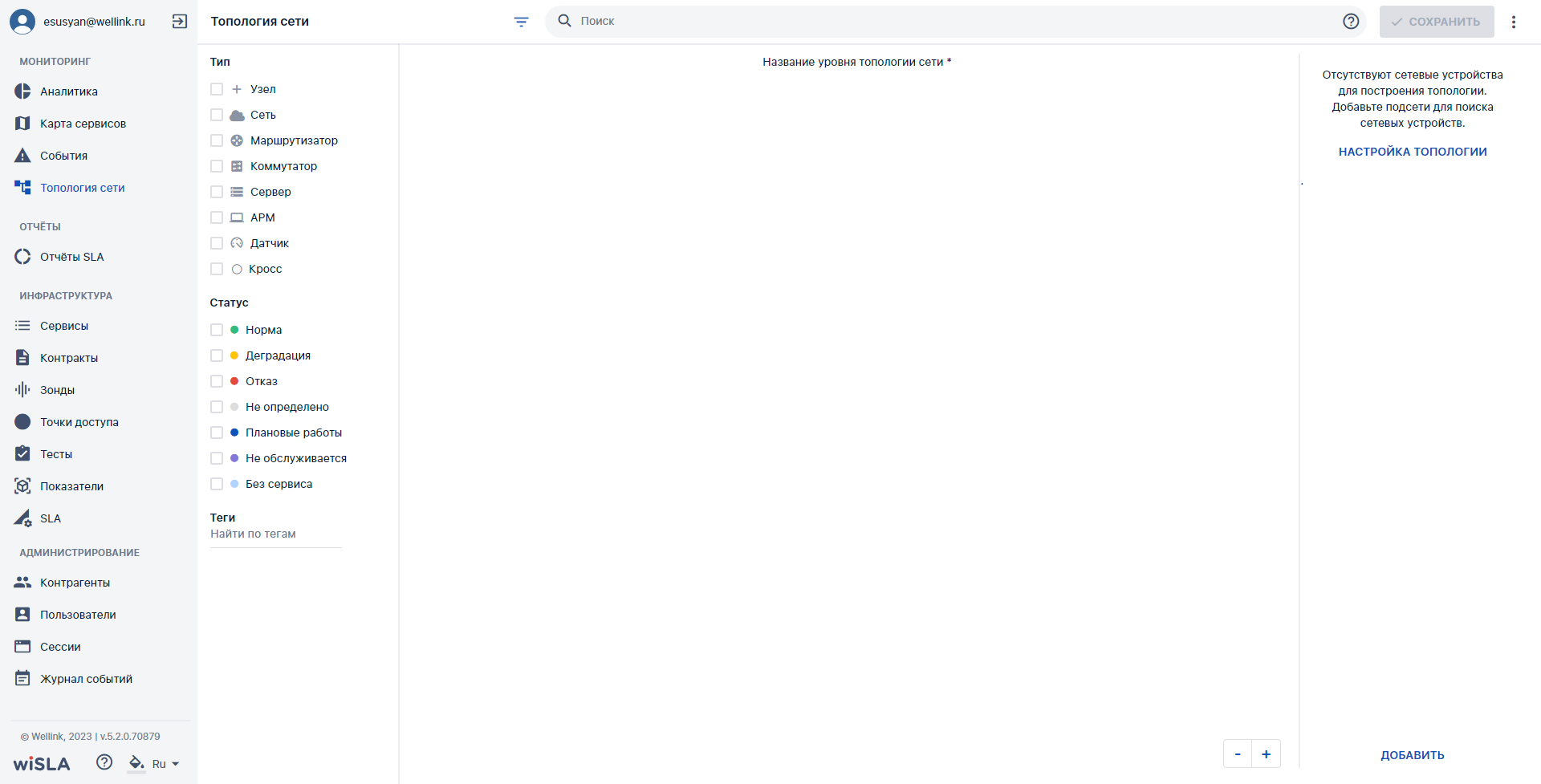

Параметры для фильтрации

Для фильтрации объектов топологии нажмите .  Появится панель фильтрации с набором параметров, по которым можно отфильтровать объекты.

Выбрать нужные параметры, отметив их флажком. Появится окно c результатами поиска, в котором отображаются названия объектов топологии и количество объектов выбранных типов и статусов находящихся на этих уровнях.

При нажатии на поле с названием объекта откроется список входящих в него объектов выбранных типов и статусов.

При щелчке мышью по названию объекта, происходит переход на уровень топологии, на котором находится выбранный объект, поле топологии сети центрируется по выбранному объекту (центрируется, кстати, плохо). В правой части экрана отображаются данные по выбранному объекту:

Для фильтрации по тегам необходимо кликнуть на строку "Найти по тегам", выбрать нужные из появившегося списка, нажать "Применить" (не работает 02.08.23). Для удаления ненужного для фильтрации тега, следует нажать иконку  на плитке соответствующего тега. Фильтр может быть установлен по произвольному количеству параметров. Для очистки фильтров нажать внизу панели фильтрации. Для закрытия панели фильтрации нажать .

Параметры для поиска

Для поиска объектов введите запрос в строку поиска в верхней части страницы. Появится окно c результатами поиска, в котором отображаются названия и количество объектов топологии, соответствующих запросу.

Кнопки на Toolbar

Доступные для root, системного администратора или оператора SLA:



Доступные для учётной записи с исключительной ролью "Пользователь":



П

Изменение масштаба отобрамжения топологии используется "скролл" колесиком мыши дили кнопки

Для перемещения схемы необходимо зажать левую кнопку мыши и перетянуть полотно в нужную ска

торону.

Для пдобавлениская объектов введите запрос в стправокуй пониска в верхжней части страницы нажать . Подробности можно узнать в разделе "Добавление объектов топологии"
