Настройка топологии

Система wiSLA предоставляет инструмент для визуализации статуса сервисов мониторинга — топологию. Топология — это конструктор из сетевых элементов, который позволяет визуализировать объекты ИТ-инфраструктуры, выстраивать связи между ними и привязывать к ним результаты измерений (сервисов).



Начало:

Для создания своей топологии нужно: (Топология привязывается к контрагенту (владельцу) пользователя, под которым она заводится.)

• •  перейти на страницу ТОПОЛОГИЯ СЕТИ → разблокировать → → ДОБАВИТЬ

В системе присутствуют различные сущности для отображения объектов, групп и вложенности:

Элемент	Иконка	Назначение
Узел		Обеспечивает функционал вложенности топологии: каждому "узлу" соответствует свой «слой» топологии. На диаграмме отображается количество объектов мониторинга, закреплённых в узле, а также цветовая индикация их статуса.
Сеть		Обеспечивает функционал вложенности топологии: каждому "сети" соответствует свой «слой» топологии. На диаграмме отображается количество объектов мониторинга, закреплённых в узле, а также цветовая индикация их статуса.
Маршрутизатор		Маршрутизатор - сетевой узел, отображающий связи и агрегирующий статус мониторинга привязанных сервисов.
Коммутатор		Коммутатор - сетевой узел, отображающий связи и агрегирующий статус мониторинга привязанных сервисов.
АРМ		АРМ - узел рабочего места, отображающий сетевые связи и агрегирующий статус мониторинга привязанных сервисов.
Датчик		Датчик - элемент топологии, используемый для привязки и отображения результатов измерений аппаратных зондов и пользовательских сценариев мониторинга.
Кросс		Кросс - элемент топологии, отображающий точку кабельной коммутации и служащий для привязки статусов мониторинга.
Группа объектов		Группа объектов - элемент топологии, представляющий собой поле для логического группирования элементов.



Добавление элементов и привязка результатов мониторинга

• • ДОБАВИТЬ → выбрать элемент из списка → щелкнуть по элементу → в меню "Данные по объекту" → ИЗМЕНИТЬ ОБЪЕКТ


• • В модальном окне есть возможность указать общую информацию об объекте
    • IP-адрес
    • МAC-адрес
  • А также привязать результаты измерений (сервис) +



    ВЫБРАТЬ СЕРВИС

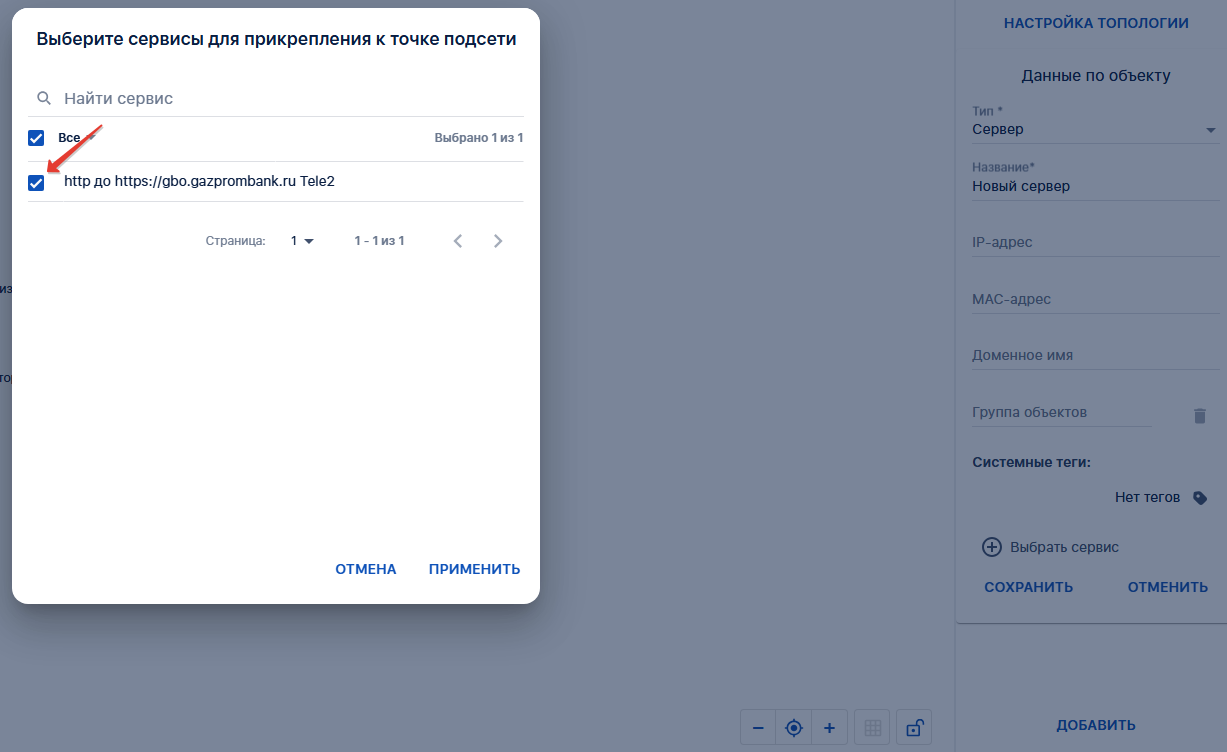

• • В модальном окне выбираем через марке чек-бокс сервис. Можно несколько, тогда индикация элемента будет по наихудшему состоянию.



• • Выбираем сервисы и жмем "ПРИМЕНИТЬ". Далее в меню "Данные по объекту" жмем "СОХРАНИТЬ"



В итоге отображение элемента на топологии выглядит следующим образом: цветовая индикация узла соответствует наихудшему статусу среди прикреплённых к нему сервисов. Топология содержит контекстные ссылки на сервисы - нажав на иконку статуса сервиса, можно перейти на страницу его текущих показателей.



Отрисовка каналов связи
