Настройка топологии

Система wiSLA предоставляет инструмент для визуализации статуса сервисов мониторинга — топологию. Топология — это конструктор из сетевых элементов, который позволяет визуализировать объекты ИТ-инфраструктуры, выстраивать связи между ними и привязывать к ним результаты измерений (сервисов).

Начало:

Для создания своей топологии нужно: (Топология привязывается к контрагенту (владельцу) пользователя, под которым она заводится.)

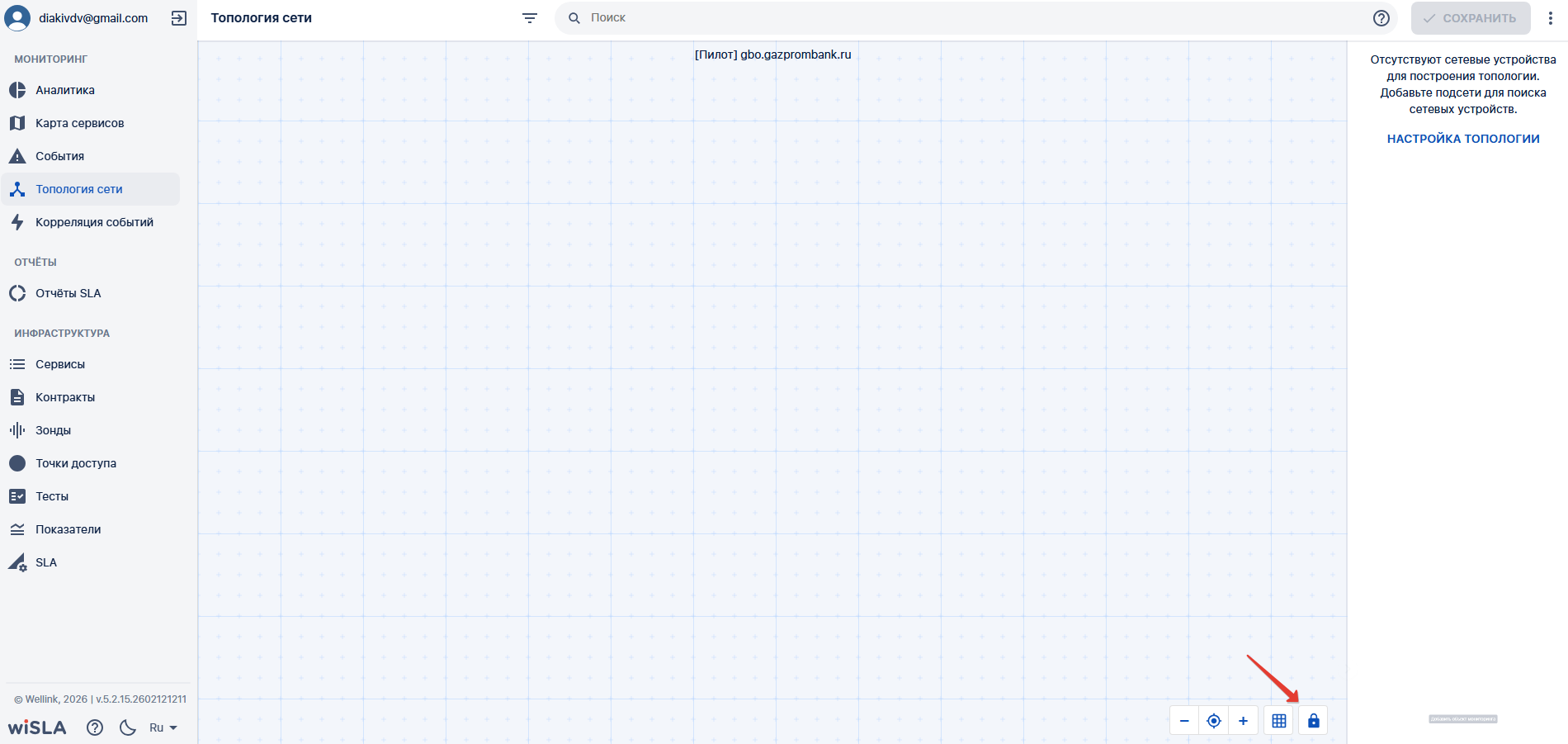

• •  перейти на страницу ТОПОЛОГИЯ СЕТИ → разблокировать → → ДОБАВИТЬ

В системе присутствуют различные сущности для отображения объектов, групп и вложенности:

Элемент	Иконка		Назначение
Узел			Обеспечивает функционал вложенности топологии: каждому "узлу" соответствует свой «слой» топологии. На диаграмме отображается количество объектов мониторинга, закреплённых в узле, а также цветовая индикация их статуса.
Сеть			Обеспечивает функционал вложенности топологии: каждому "сети" соответствует свой «слой» топологии. На диаграмме отображается количество объектов мониторинга, закреплённых в узле, а также цветовая индикация их статуса.
Маршрутизатор			Маршрутизатор - сетевой узел, отображающий связи и агрегирующий статус мониторинга привязанных сервисов.
Коммутатор			Коммутатор - сетевой узел, отображающий связи и агрегирующий статус мониторинга привязанных сервисов.
АРМ			АРМ - узел рабочего места, отображающий сетевые связи и агрегирующий статус мониторинга привязанных сервисов.
Датчик			Датчик - элемент топологии, используемый для привязки и отображения результатов измерений аппаратных зондов и пользовательских сценариев мониторинга.
Кросс			Кросс - элемент топологии, отображающий точку кабельной коммутации и служащий для привязки статусов мониторинга.

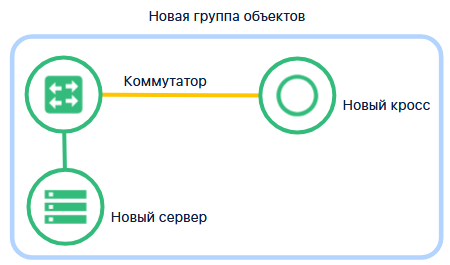

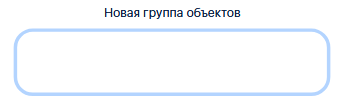

Группа объектов			Группа объектов - элемент топологии, представляющий собой поле для логического группирования элементов.

Добавление элементов и привязка результатов мониторинга

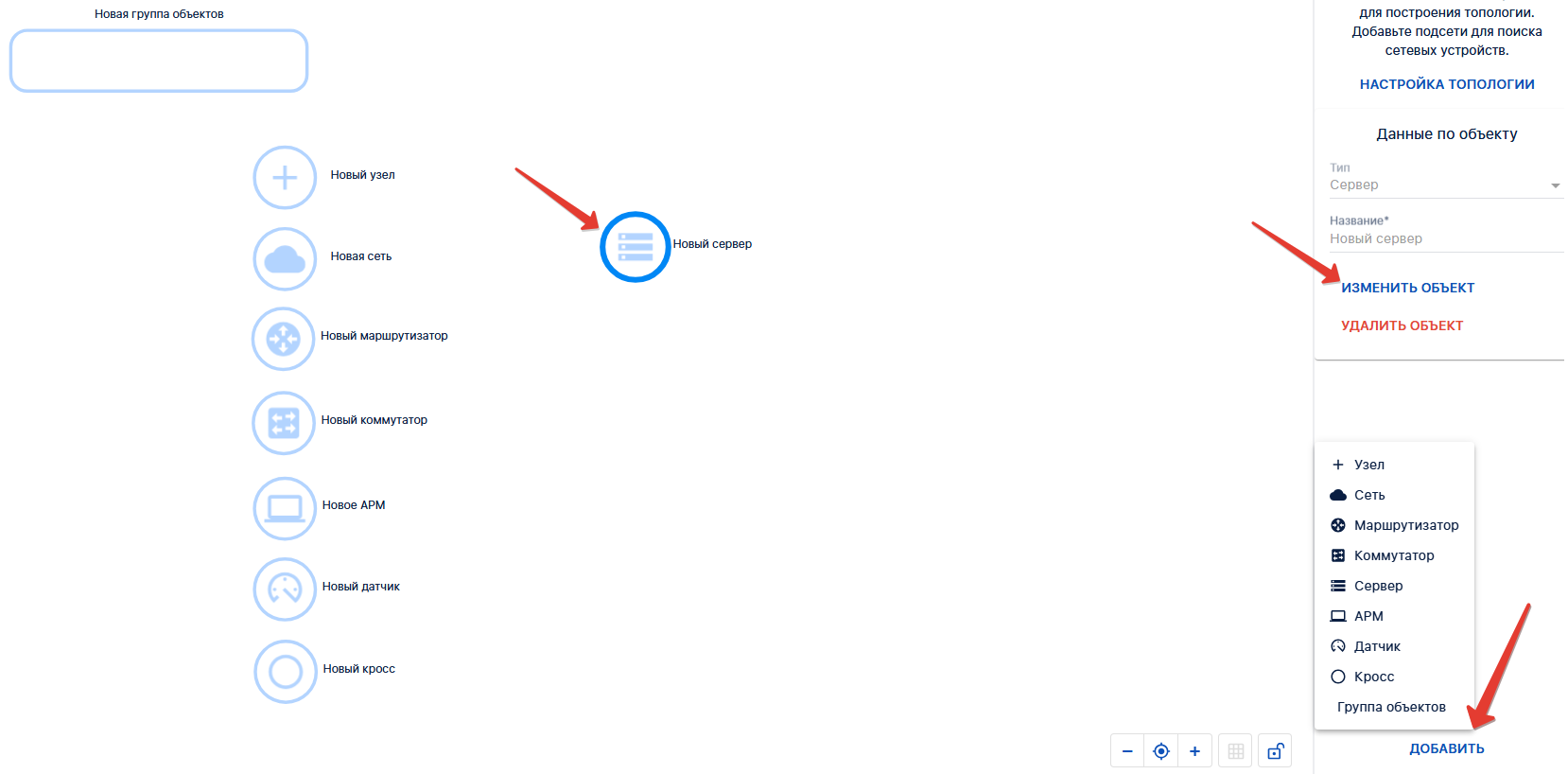

• • ДОБАВИТЬ → выбрать элемент из списка → щелкнуть по элементу → в меню "Данные по объекту" → ИЗМЕНИТЬ ОБЪЕКТ

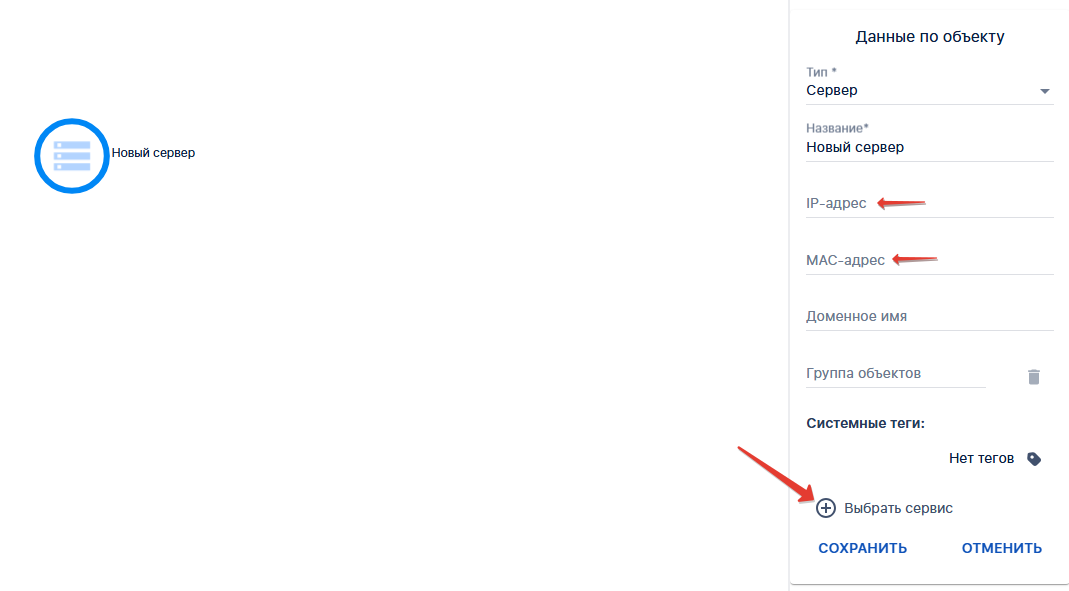

• • В модальном окне есть возможность указать общую информацию об объекте
    • IP-адрес
    • МAC-адрес

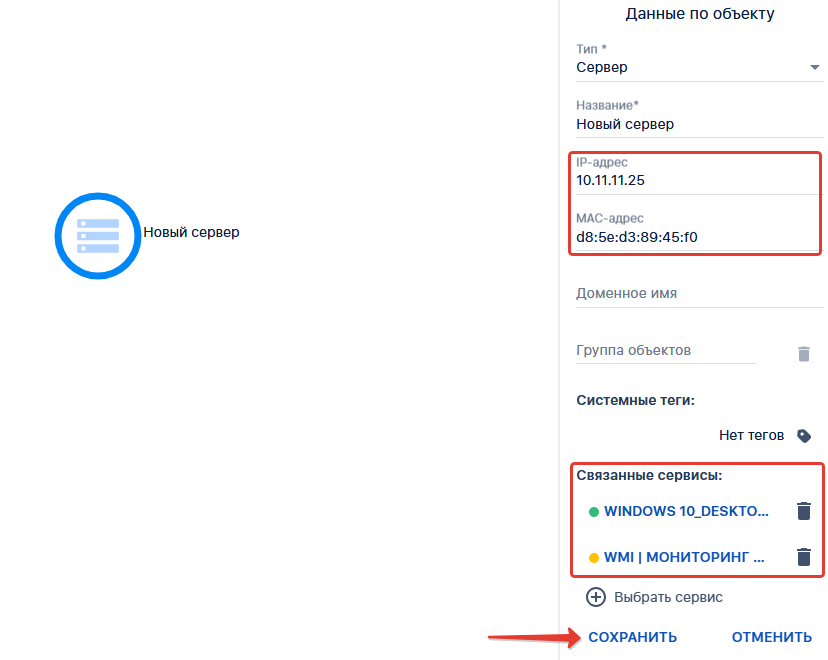

  • А также привязать результаты измерений (сервис) + ВЫБРАТЬ СЕРВИС

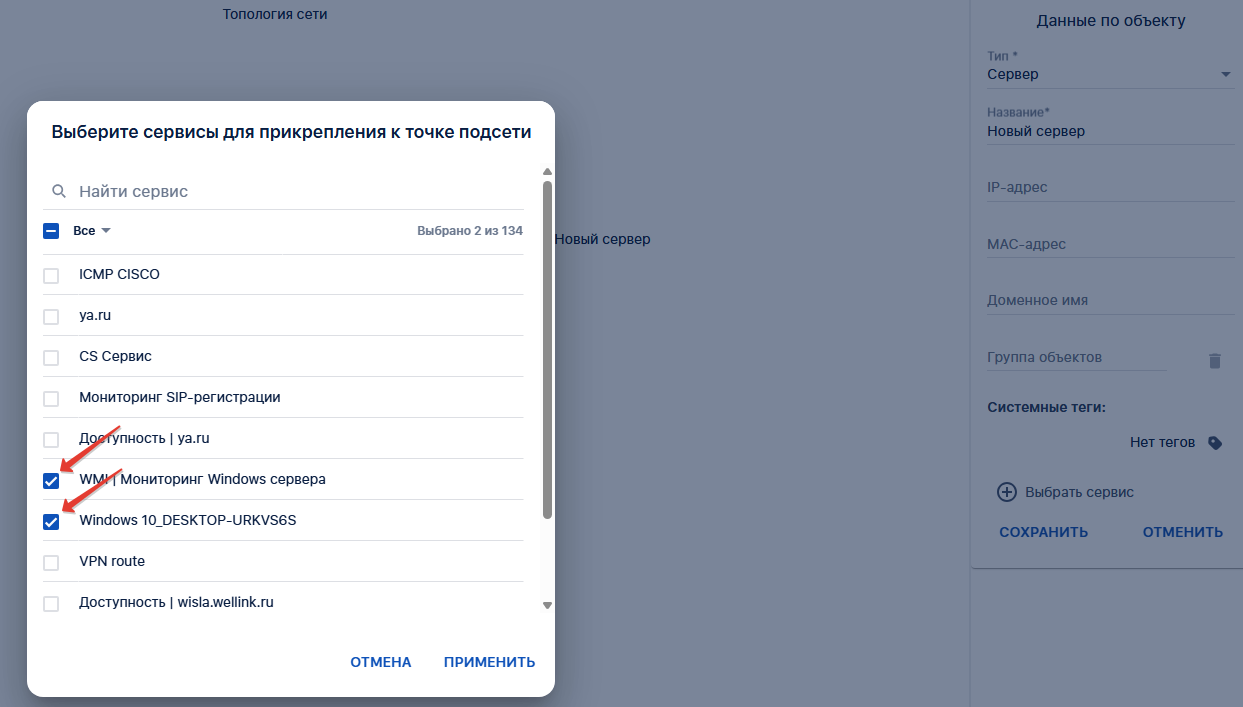

• • В модальном окне выбираем через марке чек-бокс сервис. Можно несколько, тогда индикация элемента будет по наихудшему состоянию.

• • Выбираем сервисы и жмем "ПРИМЕНИТЬ". Далее в меню "Данные по объекту" жмем "СОХРАНИТЬ"

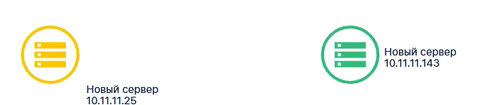

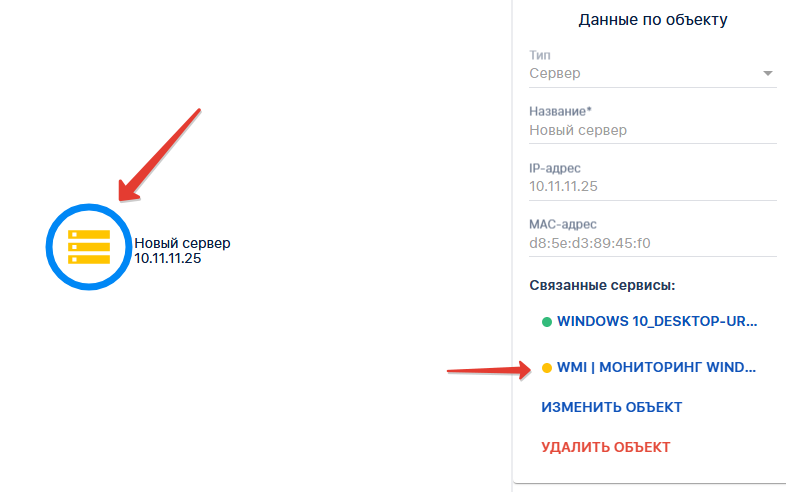

В итоге отображение элемента на топологии выглядит следующим образом: цветовая индикация узла соответствует наихудшему статусу среди прикреплённых к нему сервисов. Топология содержит контекстные ссылки на сервисы - нажав на иконку статуса сервиса, можно перейти на страницу его текущих показателей.

Отрисовка каналов связи

Для настройки отображения линии каналов связи, требуется между протянуть между двумя элементами топологии линию:

• • Выбрать элемент от которого вы планируете протянуть канал, зажать правую кнопку мыши и провести соедиенительную линю

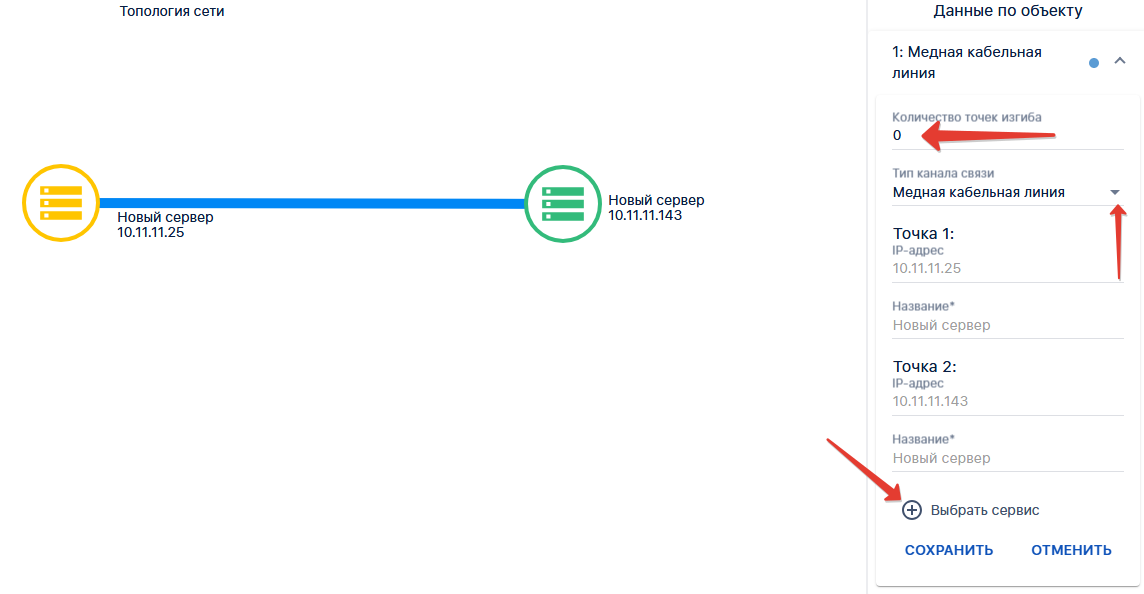

  • Для настройки цветовой индикации канала, а так же для гибкой настройки, требуется нажать стрелку и выбрать пункт ИЗМЕНИТЬ КАНАЛ

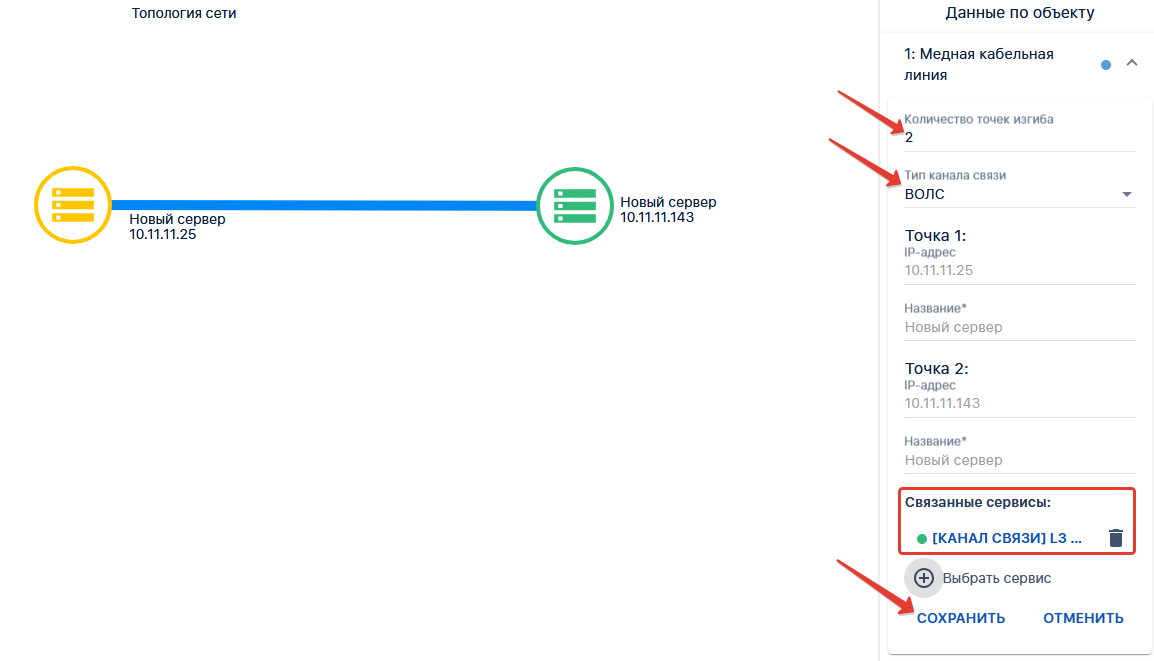

• • в данном меню можно настроить количество точек изгибка, для удобной настройки линии канала.
  • Указать тип канала: ВОЛС, DWDM, РРЛ, Медный кабель
  • После установки параметров жмем СОХРАНИТЬ

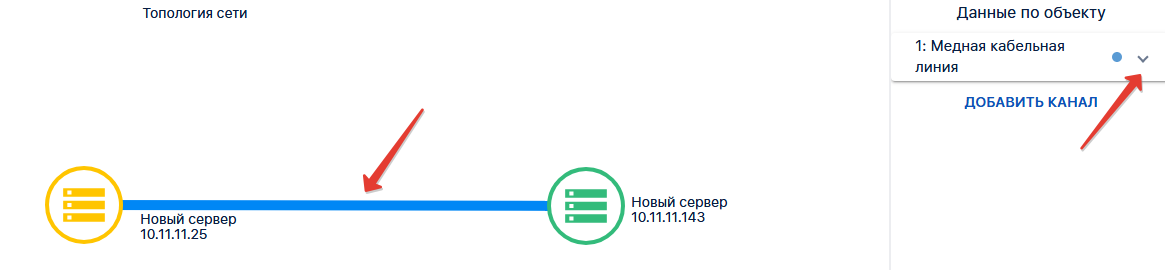

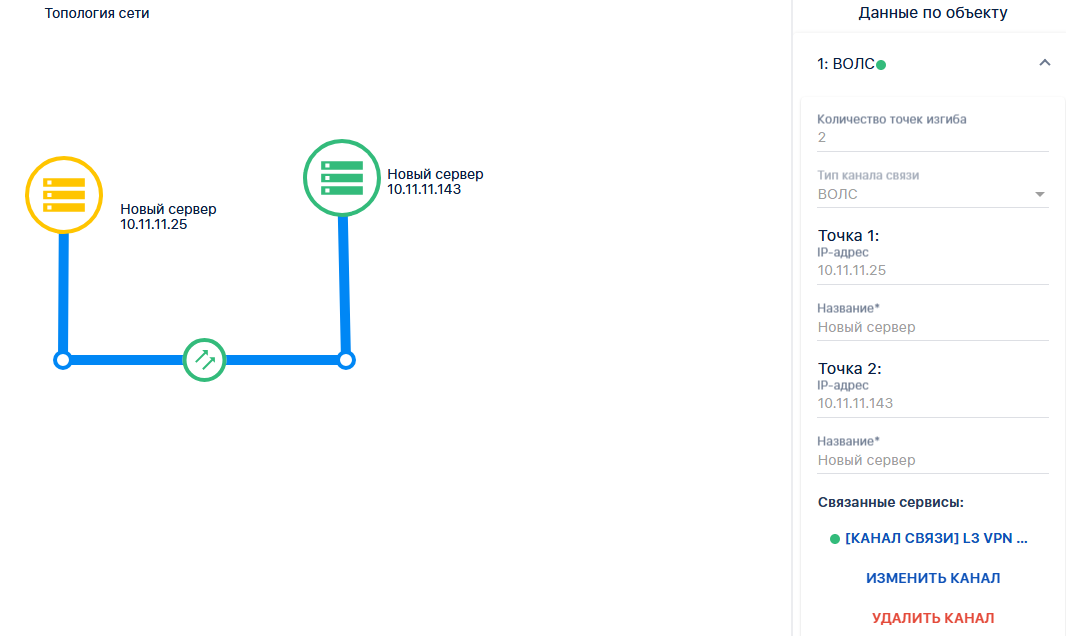

В итоге отображение канала связи на топологии выглядит следующим образом: цветовая индикация канала соответствует наихудшему статусу среди прикреплённых к нему сервисов. Тип линии соответствует выбранному типу канала. Для удобства пользователя предусмотрена возможность задавать количество точек изгиба линии. Линия канала содержит контекстные ссылки на сервисы — нажав на иконку статуса сервиса, можно перейти на страницу его текущих показателей.

Настройка агента сканирования подсетей

1. Требования к хосту

• • Операционная система: Linux.

  • Доступ по SSH с сервера приложений wiSLA.

  • Пользователь, от которого будет выполняться подключение, должен иметь право выполнения команд с sudo без ввода пароля (настроен в sudoers).

2. Установка необходимых утилит

На целевой хост требуется установить три утилиты:

Установка выполняется штатными средствами ОС (например, yum install, apt install) в соответствии с руководством администратора.

3. Настройка zmap

По умолчанию в zmap отключено сканирование локальных подсетей. Чтобы разрешить сканирование нужных подсетей:

• Найдите файл конфигурации zmap. Обычно он расположен по пути:
  /etc/zmap/blacklist.conf

• Закомментируйте строки, соответствующие подсетям, которые вы планируете сканировать.
  Либо добавьте собственные правила разрешения.

• Сохраните изменения.

Запуск сканирования

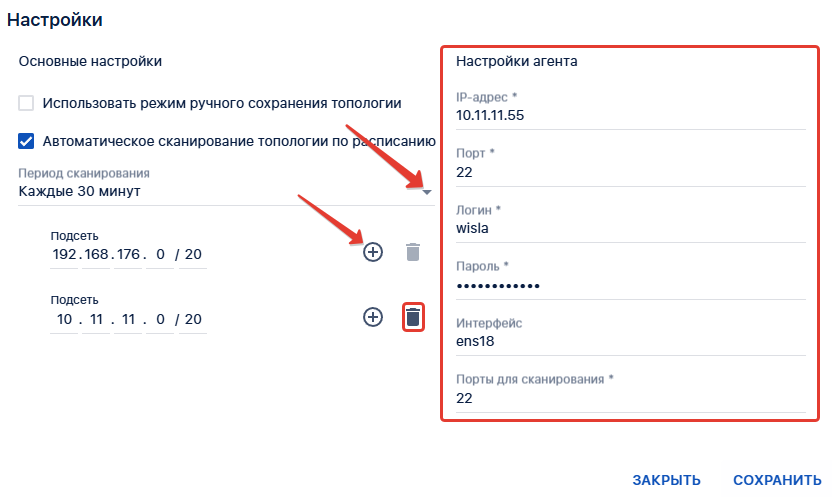

Выбор агента сканирования, а также задача областей сканирования выполняются в пункте «НАСТРОЙКИ». Откроется модальное окно настройки:

• можно выбрать период сканирования: каждые 30 минут, час, 12 часов, сутки;

• указать подсети с заданием IP-адресов и масок.

Также есть пункт «НАСТРОЙКИ АГЕНТА». В нём указываются IP-адрес и порт службы SSH, а также учётные данные (логин/пароль) для подключения; выбирается сетевой интерфейс хоста, с которого будет инициироваться сканирование; задаётся порт, который будет сканироваться на доступность.

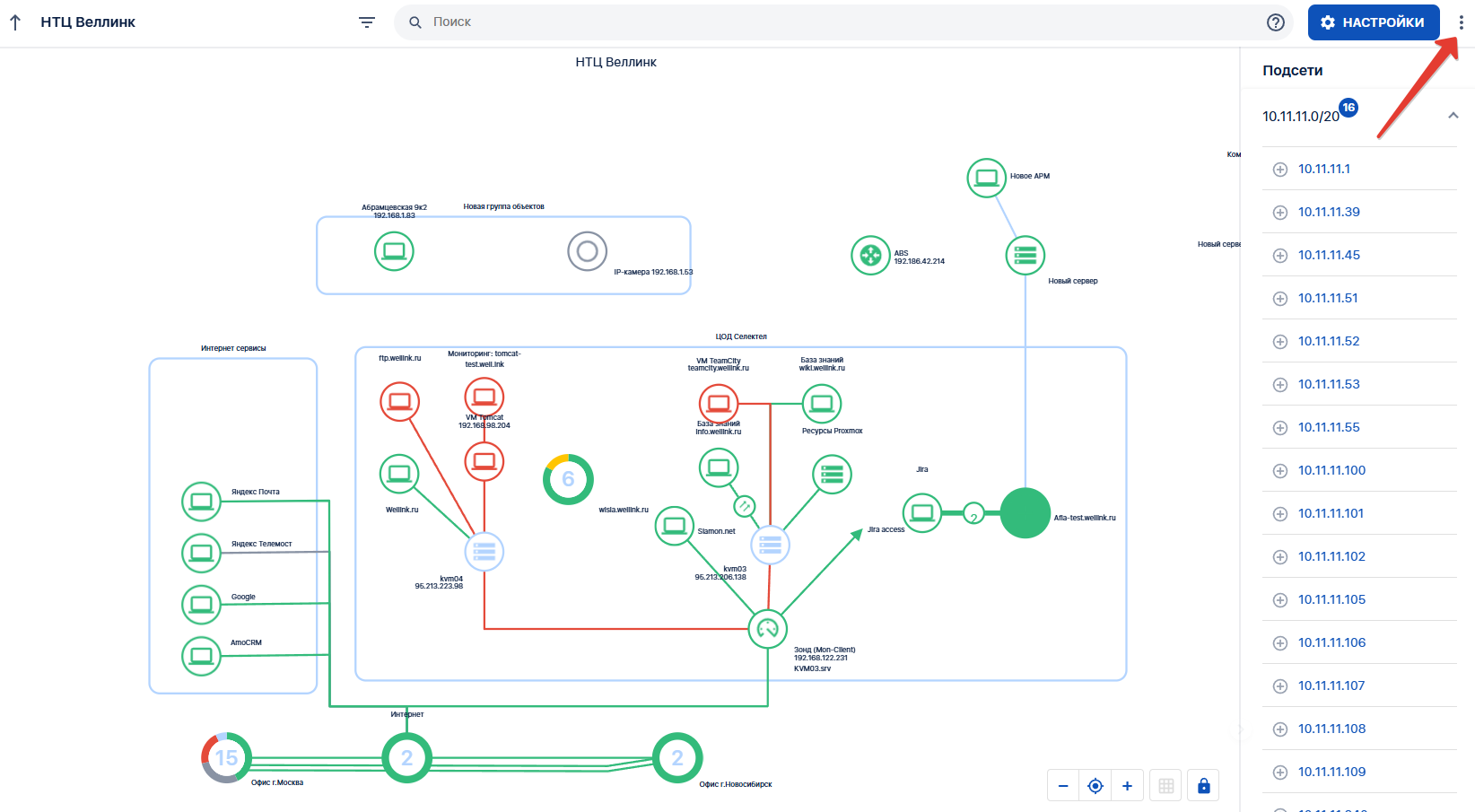

• • Вручную запустить сканирование можно через пункт дополнительного меню  ⟶ ⟲ сканирование подсетей

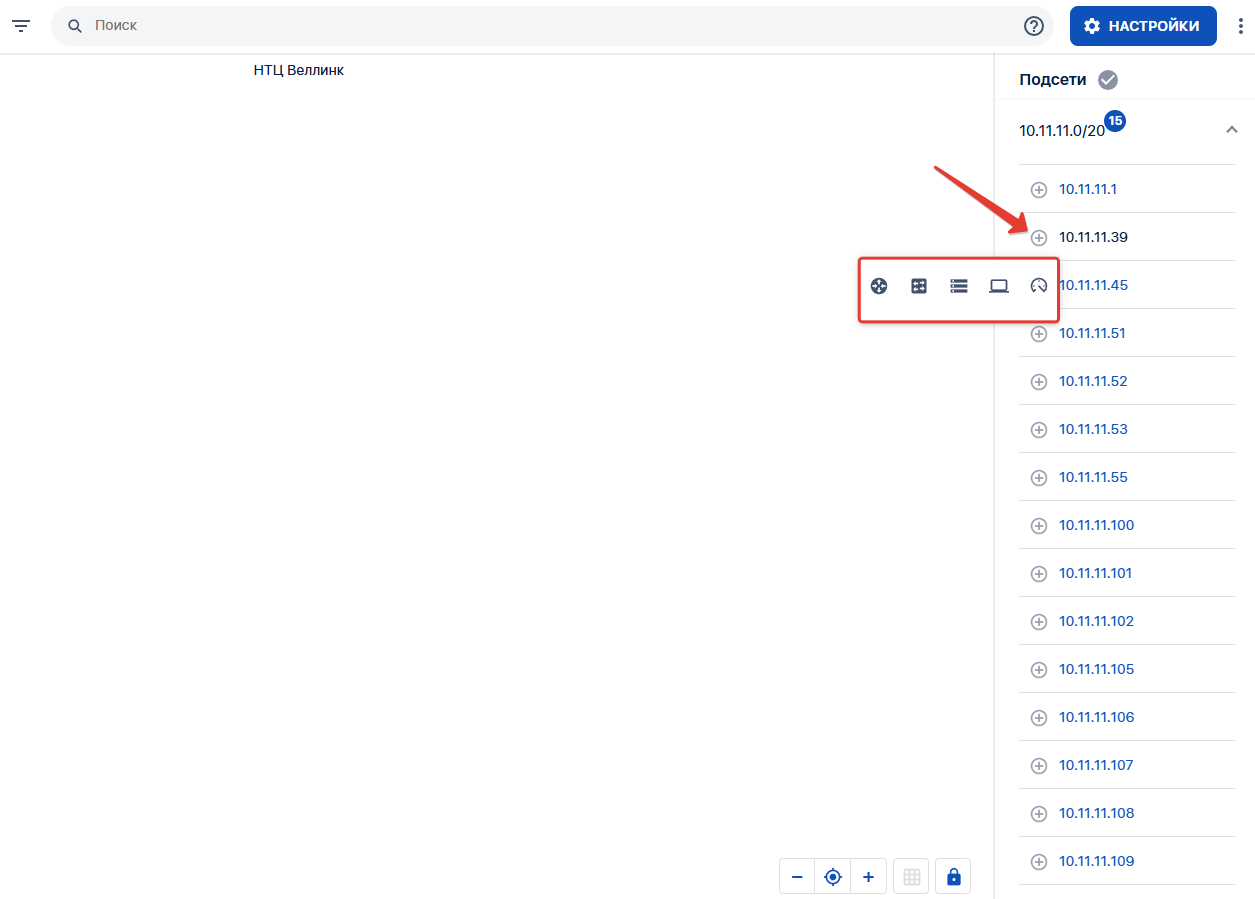

Результат сканирования выводится в выпадающем списке для каждой назначенной подсети. Чтобы добавить обнаруженный элемент на топологию, нажмите значок «⊕». Затем выберите тип элемента — после этого объект будет размещён на топологии, и к нему можно будет прикрепить соответствующий сервис.
