Начало работы. Зонд WPE-110-B

Подготовка к работе

Для автономной работы (без использования полки-шасси) с зондом WPE-110-B необходимо:
1.    После извлечения зонда из упаковки произвести внешний осмотр и проверить комплектность в соответствии с паспортом.
2.    Если зонд транспортировался или хранился при отрицательных температурах, то перед включением выдержать его в нормальных климатических условиях не менее 2 часов.
3.    Включить зонд.
4.    Подключиться к зонду, следуя указаниям настоящего руководства (см. раздел «Подключение к зондам»).

Для работы с зондами, предназначенными для установки в 19-дюймовую полку-шасси, необходимо:

1.    После извлечения зонда из упаковки произвести внешний осмотр и проверить комплектность в соответствии с паспортом.
2.    Если зонд транспортировался или хранился при отрицательных температурах, то перед включением выдержать его в нормальных климатических условиях не менее 2 часов.
3.    Установить полку-шасси в стандартный 19-дюймовый шкаф и закрепить не менее чем четырьмя крепёжными винтами (по два с каждой стороны) к вертикальным стойкам.
4.    Подключить провод заземления под винт, обозначенный наклейкой, с обратной стороны полки.

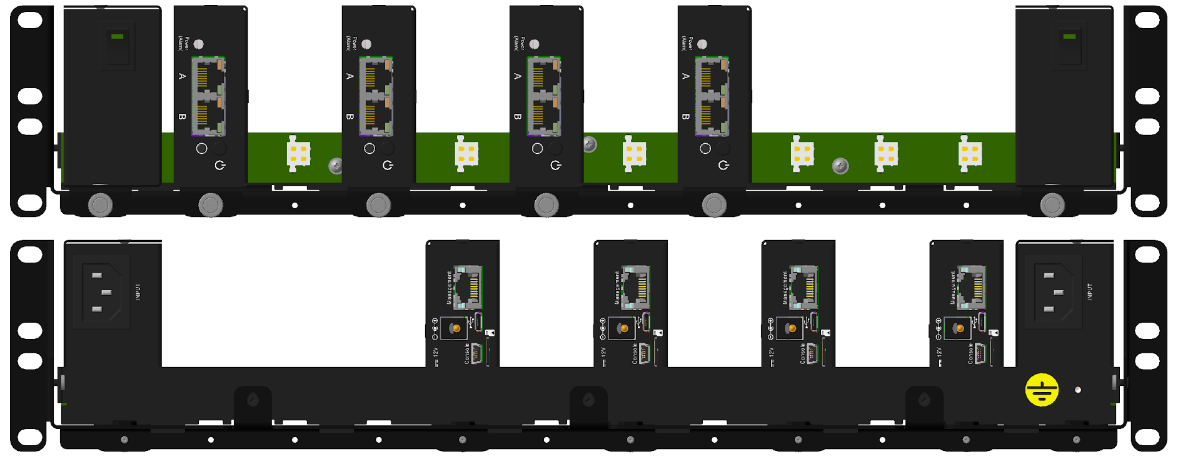

Рисунок 38 — Установка приборов в полку-шасси

5.    Прикрутить два блока питания на направляющие, поставляемые в комплекте, двумя винтами в потай. Четырёхконтактный разъём питания должен быть внизу, ближе к направляющей.
6.    Вставить блоки питания в крайние слоты полки-шасси так, чтобы направляющая зашла в паз задней стенки полки, а разъём питания вошёл в разъём на кросс-плате.
7.    Прикрутить направляющую с блоком питания к полке-шасси невыпадающим винтом.
8.    Прикрутить зонды на направляющие, поставляемые в комплекте, двумя винтами в потай (Рисунок 39).

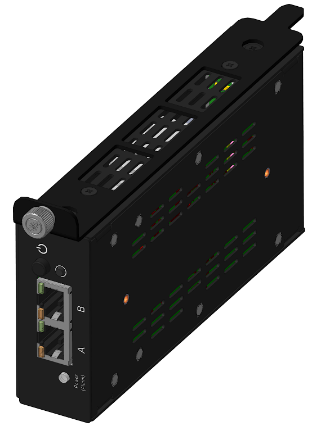

Рисунок 39 — Крепление прибора на направляющие

9.    Вставить зонды в свободные слоты полки-шасси так, чтобы направляющая зашла в паз задней стенки полки, а разъём питания вошёл в разъём на кросс плате.
10.    Прикрутить направляющую с прибором к полке-шасси невыпадающим винтом.

Для соблюдения оптимального температурного режима, необходимо размещать приборы согласно рекомендациям, приведённым в настоящем документе.

11.    Включить зонды.
12.    Подключиться к зондам, следуя указаниям настоящего руководства (см. раздел «Подключение к зондам»).

Включение

Для включения зонда WPE-110-B с целью автономной работы следует:

1.    Подключить блок питания к разъёму питания, а затем к электрической розетке.
2.    Нажать кнопку включения/выключения питания  . Индикатор «Power/Alarm должен загореться зелёным.

После включения требуется подключиться к прибору, следуя указаниям настоящего руководства (см. раздел «Подключение к зондам»).
Для включения зондов, установленных в 19-дюймовую полку-шасси, необходимо:
1.    С задней стороны полки-шасси вставить в блоки питания шнуры с вилкой.
2.    Вилки шнуров питания вставить в розетки 220 В, подключённые к разным сетям питания (основной и резервной).
3.    На передней панели обоих блоков питания включить тумблер (последовательность не важна). На каждом тумблере загорится зелёный светодиод. Это означает, что 12 В от источников питания подаётся на кросс-плату.
4.    Для вариантов исполнения WPE-110-B: на каждом зонде нажать кнопку  . Индикатор «Power/Alarm» должен загореться зелёным.

Если индикатор «Power/Alarm» горит красным, необходимо выключить зонд, а затем снова включить его. Если светодиод всегда горит красным, следует:

1.    Выключить зонд.
2.    Открутить невыпадающий винт направляющей и вынуть зонд из полки шасси.
3.    Проверить наличие и исправность micro SD-карты в зонде.
4.    Если есть возможность, проверить работоспособность зонда на столе от внешнего блока питания.
5.    После проверки вставить зонд обратно в шасси.

Если прибор получает питание одновременно от основного и резервного источника, выключение одного из них не повлияет на работу прибора.

Выключение

Для выключения зонда WPE-110-B следует нажать кнопку   и, при необходимости, отсоединить внешний блок питания.
Для включения зондов, установленных в 19-дюймовую полку-шасси, необходимо:
1.    На каждом зонде, установленном на кросс-плату нажать кнопку  .
2.    На передней панели обоих блоков питания включить тумблер (последовательность не важна).

Резервные источники питания

Зонд имеет резервные источники питания (суперконденсаторы), которые при пропадании питания обеспечивают кратковременную работу зонда и вывод сообщения об аварии.

После отключения питания прибор продолжает работать за счёт резервных источников в течение 3–10 с. При этом индикатор «Power/Alarm» горит зелёным.

Для того чтобы в случае отключения питания резервные источники обеспечили работу прибора в течение 3–10 с, после включения должно пройти время, необходимое для заряда суперконденсаторов — около 8 минут. Если зонд выключить раньше, время работы от резервных источников будет меньше.

Перезагрузка

В случае, когда зонд перестал отвечать на запросы пользователя, необходимо выполнить перезагрузку:
1.    Выключить зонд.
2.    Дождаться отключения светодиодного индикатора «Power/Alarm», которое означает окончание работы резервных источников питания и выключение зонда. В зависимости от загруженности системы это время может составлять от 3 до 10 с.
3.    Через 3 с после выключения зонда снова включить его: индикатор «Power/Alarm» загорится зелёным — перезагрузка выполнена.

Рекомендации по установке и эксплуатации

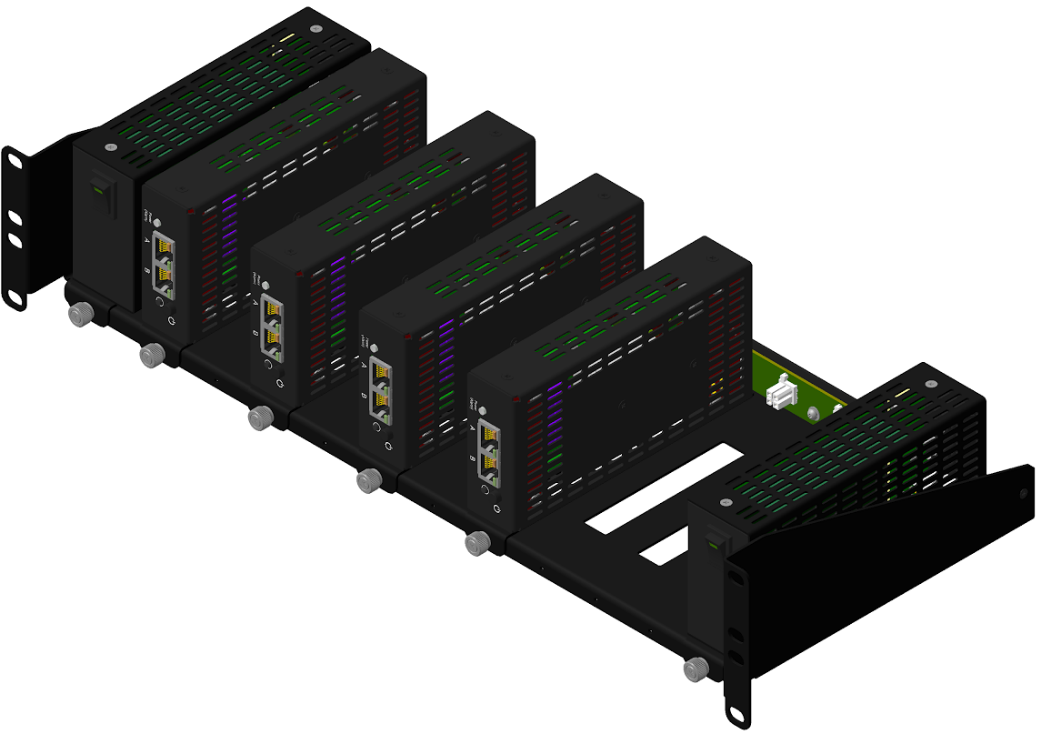

Рисунок 40 — Неполное заполнение полки-шасси

При неполном заполнении полки-шасси (от 1 до 5 зондов), следует устанавливать зонды через один для создания лучшей конвекции и охлаждения корпусов. Допускается устанавливать такую конфигурацию приборов в шкафах без принудительной вентиляции и в открытых шкафах. Температура воздуха внутри помещения и шкафа не должна превышать 35 °С. В противном случае нагрев корпуса зондов может достигать 60 °С. Это не приведёт к выходу зондов из строя, но может вызвать неприятные ощущения при соприкосновении с корпусом.

Если нет возможности контролировать температуру воздуха в шкафу или помещении, следует установить над полкой дополнительную вентиляционную панель высотой 1U и обеспечить отток нагретого воздуха от корпусов зондов. Вентиляционная панель может быть стандартной (обычно является дополнительной опцией к шкафу) или специальной произведённой для данного зонда (поставляется отдельно, по предварительному заказу).

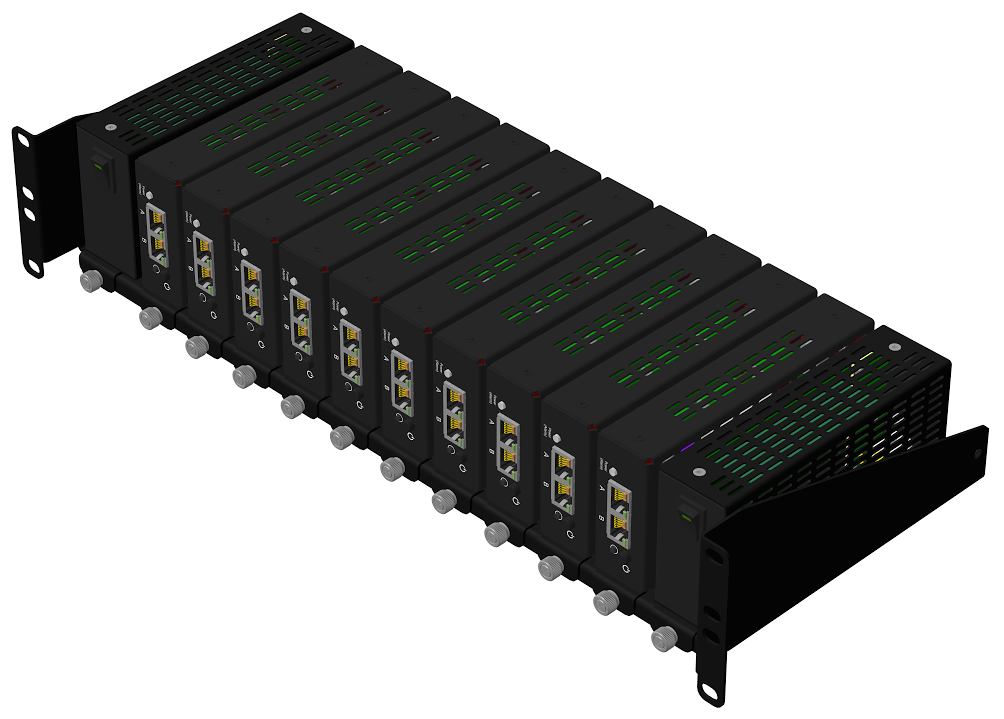

Рисунок 41 — Полное заполнение полки-шасси
