Пример настройки зонда Метротек(WPE-110, WPE-118)

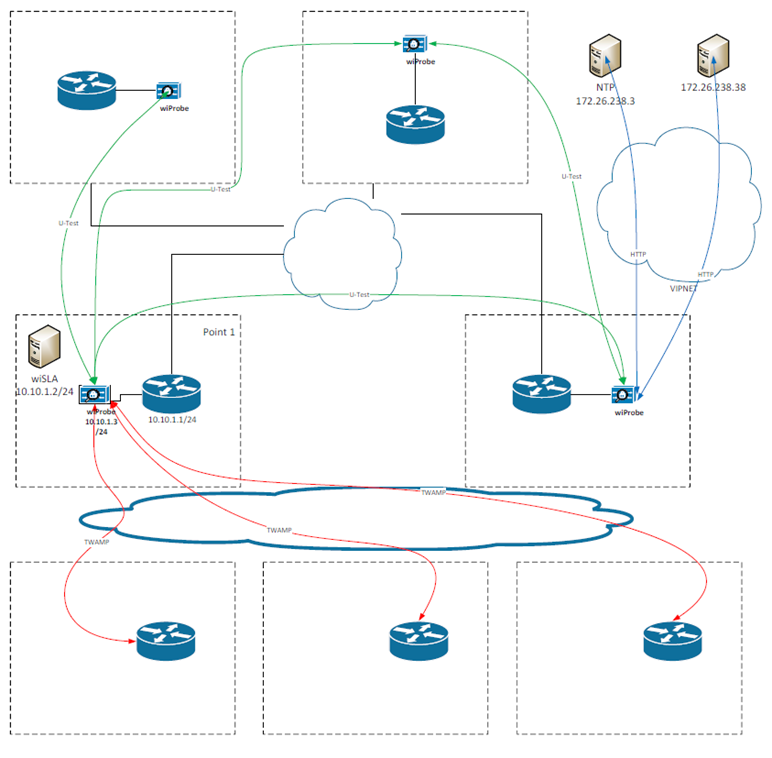

Рисунок 63 — Схема подключения зонда wiProbe в Точке 1

На рисунке используется схема подключения к зонду wiProbe через порт А без использования порта «Management» и подключения зонда «в разрыв» соединения.

Для настройки зонда в точке 1 пользователю необходимо выполнить следующую последовательность действий:

1.     Подключить Ethernet порт А зонда wiProbe к ПК или сети.

2.     Включить зонд.

3.     На ПК открыть терминальный клиент с поддержкой SSH (например, PuTTY).

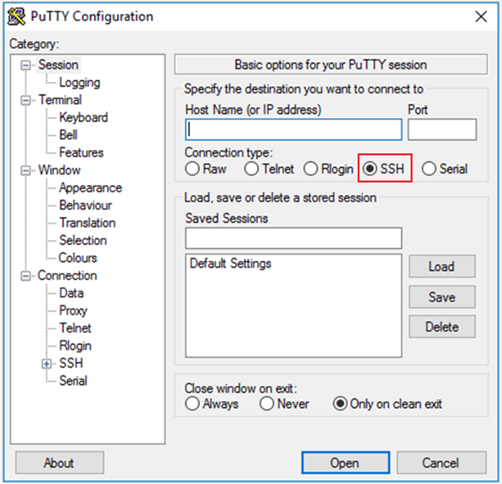

Рисунок 64 — Интерфейс терминального клиента с поддержкой SSH — PuTTY

4. Указать IP-адрес порта А зонда wiProbe и осуществить вход в систему.

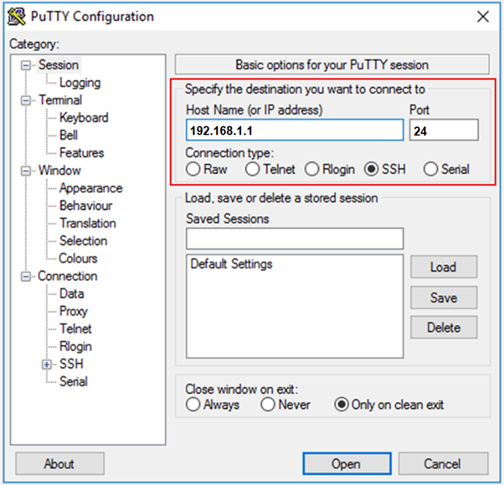

Рисунок 65 — Указание IP-адреса порта А зонда wiProbe на интерфейсе PuTTY

5. Авторизоваться под учетной записью admin (параметры подключения к учетным записям описаны в разделе 4.6.1 Пароль по умолчанию — PleaseChangeTheAdminPassword).

login as: admin
admin@192.168.1.1's password:
**************************************************************************

Welcome to Metrotek M716 network analyzer!

**************************************************************************

6.     Авторизоваться под учетной записью root (При подключении к зонду по интерфейсу Ethernet, для работы под учётной записью root, необходимо ввести команду su -l. Пароль по умолчанию — PleaseChangeTheRootPassword).

admin@M716:~$ su -l
Password:

7.     Перевести систему в режим записи:

root@M716:~# mount / -o remount,rw

8.     Открыть для редактирования файл для настройки gbe0:

root@M716:~# vi /etc/network/interfaces.d/gbe

9.     Выполнить настройку интерфейса. Пример конфигурации (ip-адрес и шлюз заданы для gbe0):

auto gbe0
iface gbe0 inet static
address 10.10.1.3
netmask 255.255.255.0
gateway 10.10.1.1

10.     Указать url портала wiSLA (после указания url, зонд wiProbe автоматически регистрируется на портале wiSLA):

root@M716:~# slamon-conf url http://10.10.1.2:8080
Successful result
root@M716:~#

11.     Указать название зонда для отображения на портале (название зонда указывается без пробелов. Теперь зонд wiProbe можно посмотреть на портале wiSLA в разделе «Зонды»):

root@M716:~# slamon-conf name NewProbeName
Successful result
root@M716:~#

12.     Выполнить настройку NTP. Для этого требуется переход в run-klish:

root@M716:~# run-klish
M716(root)# configure terminal
M716(root)(config)# timesync stop profile0
ok
M716(root)(config)# timesync stop profile1
ok
M716(root)(config)# timesync config profile0
* Enter `show` to view the configuration
M716(root)(config-synctime[profile0])# type ntp
ok
M716(root)(config-synctime[profile0])# mode slave
ok
M716(root)(config-synctime[profile0])# topology iface port a
ok
M716(root)(config-synctime[profile0])# duration endless
ok
M716(root)(config-synctime[profile0])# ntp count 1
ok
M716(root)(config-synctime[profile0])# ntp host 0 172.26.238.3
ok
M716(root)(config-synctime[profile0])# up
M716(root)(config)# timesync start profile0
ok
M716(root)(config)# up

Проверка настроек NTP в run-klish:

M716(root)# show timesync setting common profile0
Status:    true
Duration:  endless
Mode:      slave
Type:      ntp
M716(root)# show timesync setting ntp profile0
Count:   1
Host 0:  172.26.238.3
M716(root)# show timesync results profile0
Status:        true
Message:       ok
Start time:    08:52:11:340000
Stop time:     --:--:--:------
Elapsed time:  456:18:44:614917
Offset:        0.68900
Delay:         0.39800
M716(root)# up
root@M716:~#

Проверка настроек NTP в bash:

root@M716:~# ntpq -np
remote           refid           st t  when   poll  reach   delay   offset      jitter
==============================================================================
172.26.238.3    192.36.144.23    2 u   589   1024   377    0.398    0.689   1.028
root@M716:~#

13.     После настройки NTP, необходимо выполнить «мягкую» перезагрузку зонда wiProbe:

root@M716:~# run-klish
M716(root)# system
M716(root)(system)# reboot
M716(root)(system)#

14.  Если зонд wiProbe был подключен напрямую к ПК, необходимо включить его в рабочую сеть.

15.  Произвести проверку наличия зонда wiProbe на портале wiSLA. Для этого необходимо открыть раздел «Зонды» и в строке поиска указать название зонда, заданное в шаге 11 или его IP-адрес.

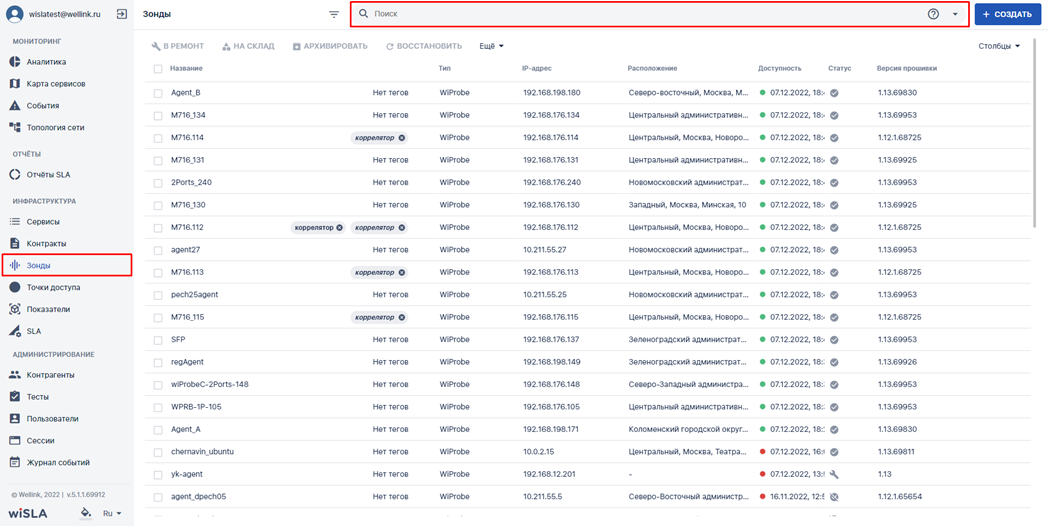

Рисунок 66 — Строка поиска в разделе «Зонды»
