Внешний вид зондов wiProbe WPE-110
Размещение и назначение портов, разъёмов, индикаторов на лицевой панели

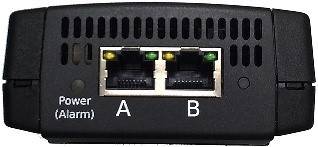

Рисунок 5 — Лицевая панель зонда WPE-110-A

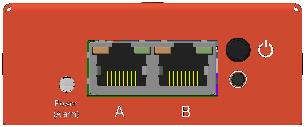

Рисунок 6 — Лицевая панель зонда WPE-110-B
Рисунок 7 — Лицевая панель зондов WPE-110-C-AC и WPE-110-C-DC

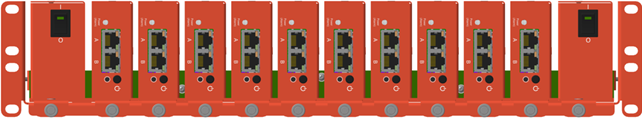

Рисунок 8 — Лицевая панель зондов WPE-110-D-AC и WPE-110-D-DC
Таблица 10. Описание разъёмов и индикаторов на лицевой панели зондов WPE-110
|
Маркировка |
Описание |
|
A, B |
Порты для подключения к тестируемому устройству или сети Ethernet/Gigabit Ethernet. |
|
Power (Alarm) |
Светодиодный индикатор загорается при подключении внешнего питания: - красный: micro SD карта не установлена или на ней не обнаружено программного обеспечения прибора; - зелёный: инициализация системы выполнена, идёт процесс загрузки и конфигурации прибора. |
На лицевой панели зонда WPE-110-B расположена кнопка включения/выключения питания.
На лицевой панели зондов WPE-110-C-AC и WPE-110-C-DC расположен тумблер включения/выключения питания.
На лицевой панели зонда WPE-110-D-AC и WPE-110-D-DC расположено два тумблера включения/выключения питания (по одному тумблеру на каждом блоке питания), а также кнопки включения/выключения питания на каждом отдельном зонде WPE-110-B.
