Внешний вид зондов wiProbe WPE-108
Размещение и назначение портов, разъёмов, индикаторов на лицевой панели
Рисунок 3 — Лицевая панель и разъемы зонда WPE-108
Таблица 9. Описание разъёмов и индикаторов на лицевой панели зондов WPE-108
|
Маркировка |
Описание |
|
RJ-45 |
Сетевой интерфейс для подключения к тестируемому устройству Ethernet/Gigabit Ethernet. с предустановленным сетевым адресом 192.168.1.1/24. |
|
USB 2.0 |
USB-порт. |
|
Power |
Светодиодные индикаторы зеленого и синего цвета, загорается при подключении внешнего питания. |
Размещение и назначение портов, разъёмов, индикаторов на задней панели

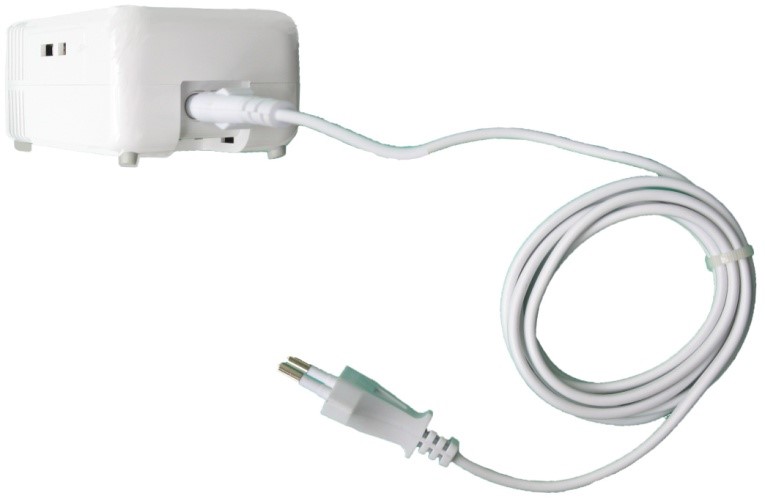

Рисунок 4 — Задняя панель зонда WPE-108
На задней панели зонда WPE-108 расположен разъём для подключения к сети переменного тока c частотой 50 Гц и напряжением 220В.
