Начало работы. Зонды WPE-114

Подготовка к работе

1.    После извлечения зонда из упаковки произвести внешний осмотр и проверить комплектность в соответствии с паспортом.
2.    Если зонд транспортировался или хранился при отрицательных температурах, то перед включением выдержать его в нормальных климатических условиях не менее 2 часов.
3.    Подключить прибор к сетевому оборудованию.

Подключение WPE-114-A, WPE-114-E к сетевому оборудованию

Для настройки и управления функциями зонда WPE-114-A или WPE-114-E необходимо подключить его к сетевому оборудованию. При подключении и отключении зондов WPE-114-A или WPE-114-E выключать сетевое оборудование не требуется.

Не рекомендуется устанавливать зонды WPE-114-A или WPE-114-E в соседних SFP-слотах, так как во время работы устройство может сильно нагреваться.

Для подключения в режиме «in-line» следует выполнить все шаги, для подключения в режиме «out-of-line» только 1-й:
Для подключения приборов в исполнении WPE-114-A, WPE-114-E к сетевому оборудованию необходимо:
1.    Вставьте зонд WPE-114-A или WPE-114-E в MSA-совместимый SFP/SFP+ разъём сетевого оборудования до упора, пока не услышите щелчок.
2.    Подсоедините оптический патч-корд к зонду WPE-114-A или патч-корд «витая пара» к зонду WPE-114-Е
3.    Зонд WPE-114-A или WPE-114-E готов к работе (см. Рисунок 35).

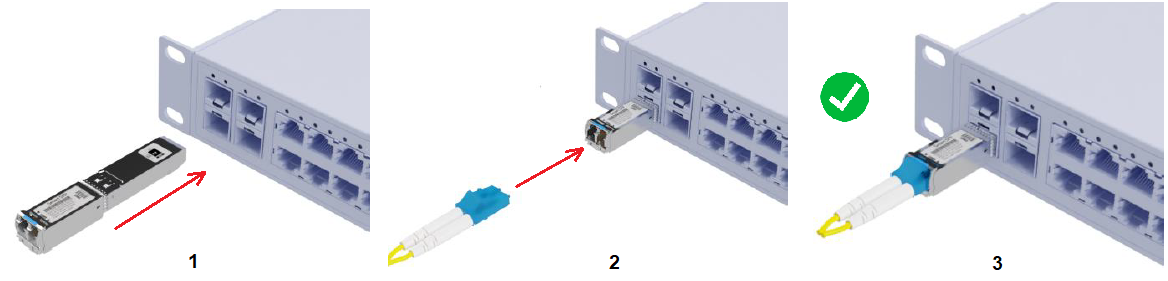

Рисунок 42 — Подключение зонда WPE-114-A к сетевому оборудованию

Извлечение WPE-114-A, WPE-114-E из сетевого оборудования

Для извлечения зонда WPE-114-A, WPE-114-E следует:
1.    Отсоедините кабели, подключённые к зонду WPE-114-A или WPE-114-E;
2.    Откройте фиксатор, нажав на него в направлении нижней стороны зонда WPE-114-A или WPE-114-E;
3.    Продолжая удерживать фиксатор, аккуратно извлеките зонд WPE-114-A или WPE-114-E из разъёма. После извлечения отпустите фиксатор (см. Рисунок 36).

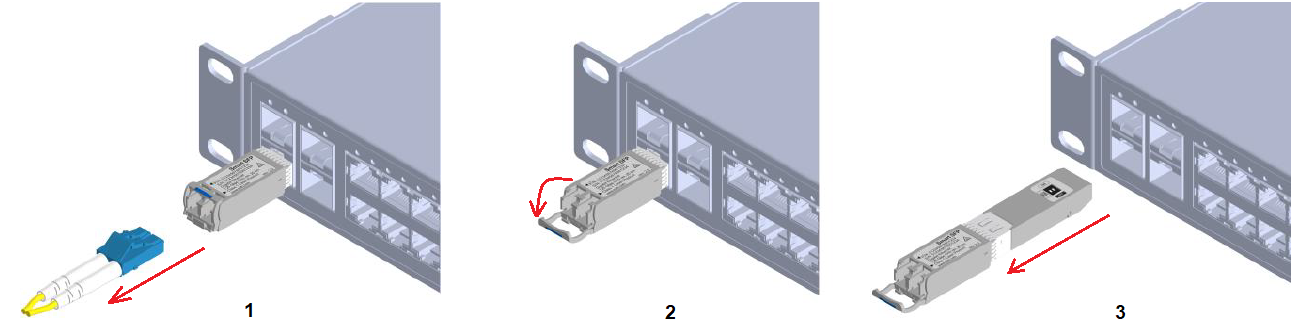

Рисунок 43 — Извлечение зонда WPE-114-A из сетевого оборудования
