Размещение и назначение портов, разъёмов, индикаторов на задней панели WPE-110

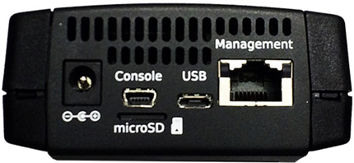

Рисунок 9 — Задняя панель зонда WPE-110-A

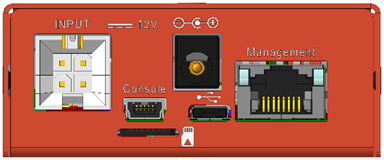

Рисунок 10 — Задняя панель зонда WPE-110-B
Таблица 11. Описание разъёмов и индикаторов задней панели зондов WPE-110-A и WPE-110-B
|
Маркировка |
Описание |
|
|
Разъём для подключения внешнего блока питания. |
|
Console |
Mini USB-порт для подключения к персональному компьютеру в режиме USB-serial. |
|
microSD |
Разъём с картой памяти, содержащей программное обеспечение прибора. Работа прибора без установленной карты невозможна. Недопустимо извлекать карту памяти из разъёма для использования в других устройствах. |
|
USB или |
Micro USB-порт для подключения внешних устройств или соединения с другими устройствами, в зависимости от режима работы. |
|
Management |
Удалённое управление устройством. |
|
INPUT |
Разъём для подключения к кросс-плате полки-шасси (только для варианта исполнения WPE-110-B). |
Рисунок 11 — Задняя панель зонда WPE-110-C-AC
Рисунок 12 — Задняя панель зонда WPE-110-C-DC

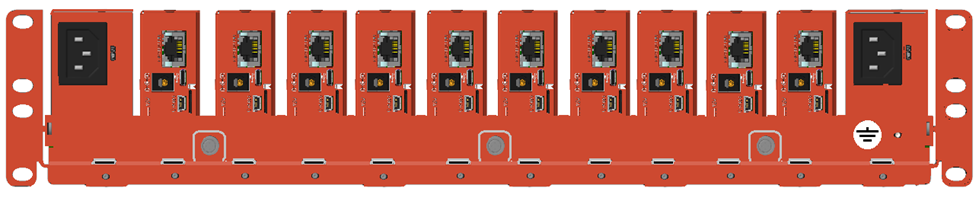

Рисунок 13 — Задняя панель зонда WPE-110-D-AC

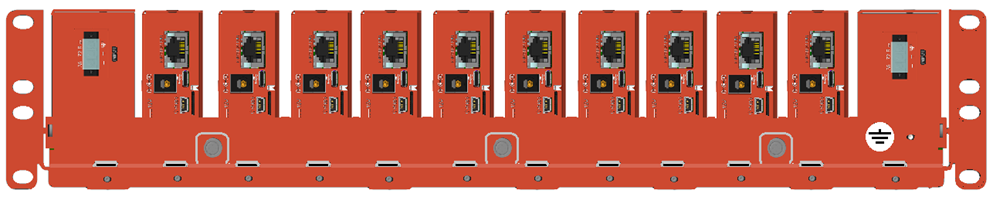

Рисунок 14 — Задняя панель зонда WPE-110-D-DC
На задней панели зонда WPE-110-C-AC расположен разъём для подключения к сети переменного тока c частотой 50 Гц и напряжением 220В.
На задней панели зонда WPE-110-C-DC расположен разъём для подключения к сети постоянного тока c напряжением 36–72В.
На задней панели зонда WPE-110-D-AC расположено два разъёма для подключения к сети переменного тока c частотой 50 Гц и напряжением 220В (по одному разъёму на каждом блоке питания).
На задней панели зонда WPE-110-D-DC расположено два разъёма для подключения к сети постоянного тока c напряжением 36–72В (по одному разъёму на каждом блоке питания).
На задних панелях обоих приборов WPE-110-C-AC, WPE-110-C-DC, WPE-110-D-AC, WPE-110-D-DC справа расположен винт заземления. Для обеспечения безопасности обслуживающего персонала необходимо «заземлить» прибор через данный винт.
