Анализ событий мониторинга
1. Диаграмма сценария

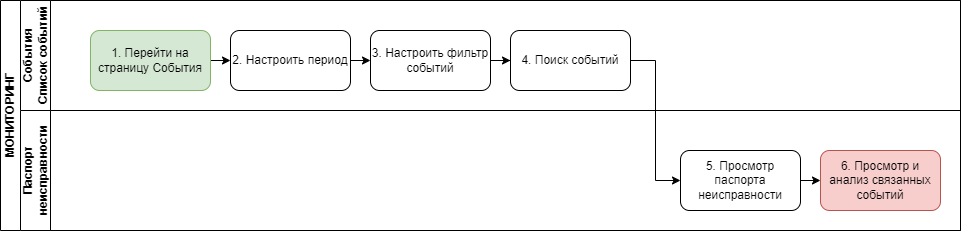

Диаграмма анализа событий мониторинга
2. Вводная информация
В данном сценарии описаны действия, позволяющие провести анализ событий мониторинга.
Ожидаемый результат выполнения данного сценария: проведен анализ событий мониторинг с применением функционала страниц: список событий, паспорт неисправности.
Полезный ссылки:
- Страница раздела События
- Страница просмотра паспорта неисправности
- Управление аварийными событиями
3. Описание сценария
|
№ шага |
Действие пользователя |
Реакция Системы |
UI |
|---|---|---|---|
|
1. |
Перейти на страницу События |
||
|
1.1 |
Открывает раздел "События" в функциональном блоке "МОНИТОРИНГ" |
Открывает страницу раздела "События". Показывает список событий, сгруппированных в паспорта неисправности. |
|
|
2. |
Настроить период | ||
|
2.1 |

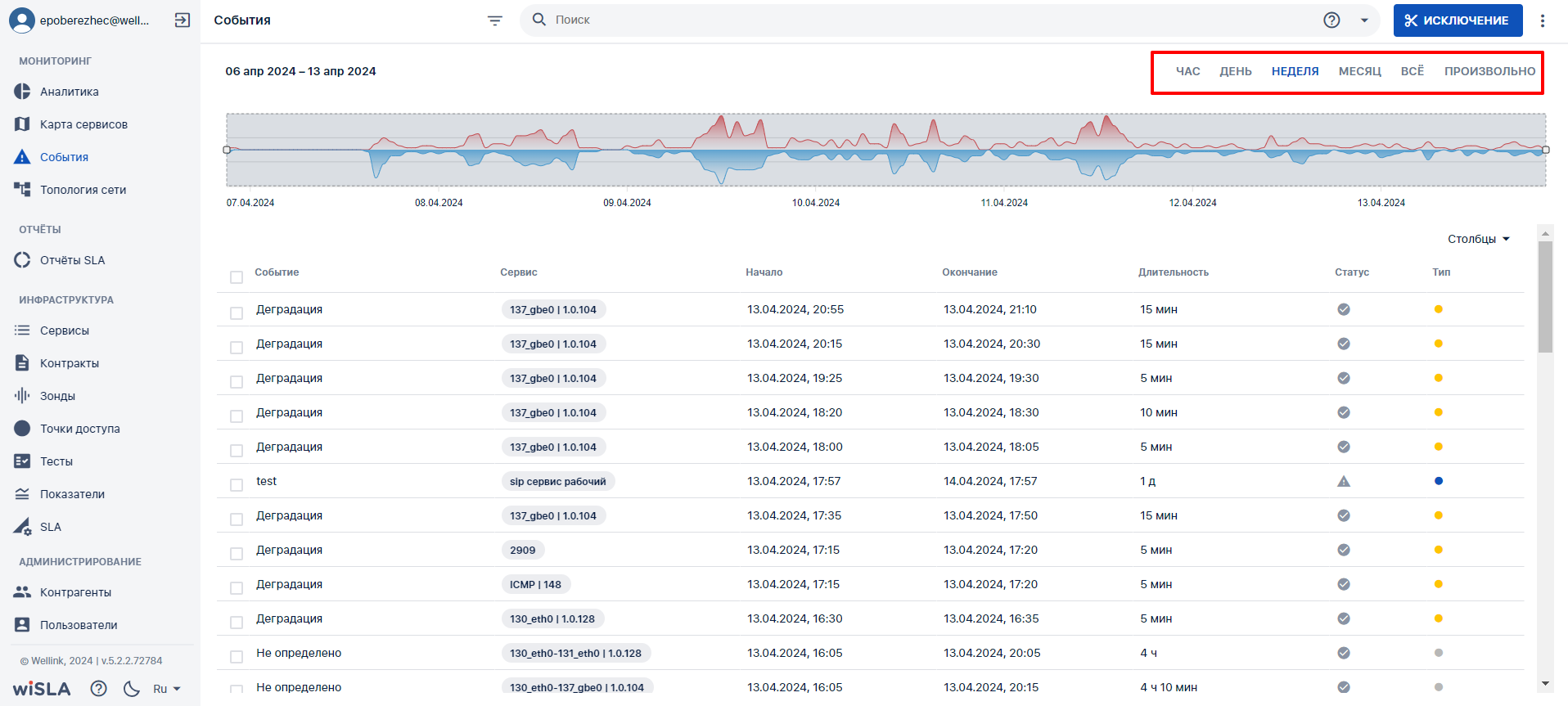

Выбирает период времени "ДЕНЬ" на компоненте выбора периода. | Отображает список событий за последние сутки. |
|
|
3. |
Настроить фильтр событий |
||
|
3.1 |
Нажимает на пиктограмму фильтрации  в Toolbar. |
Открывает боковую панель с настройкой параметров фильтрации. |
|
|
3.2 |

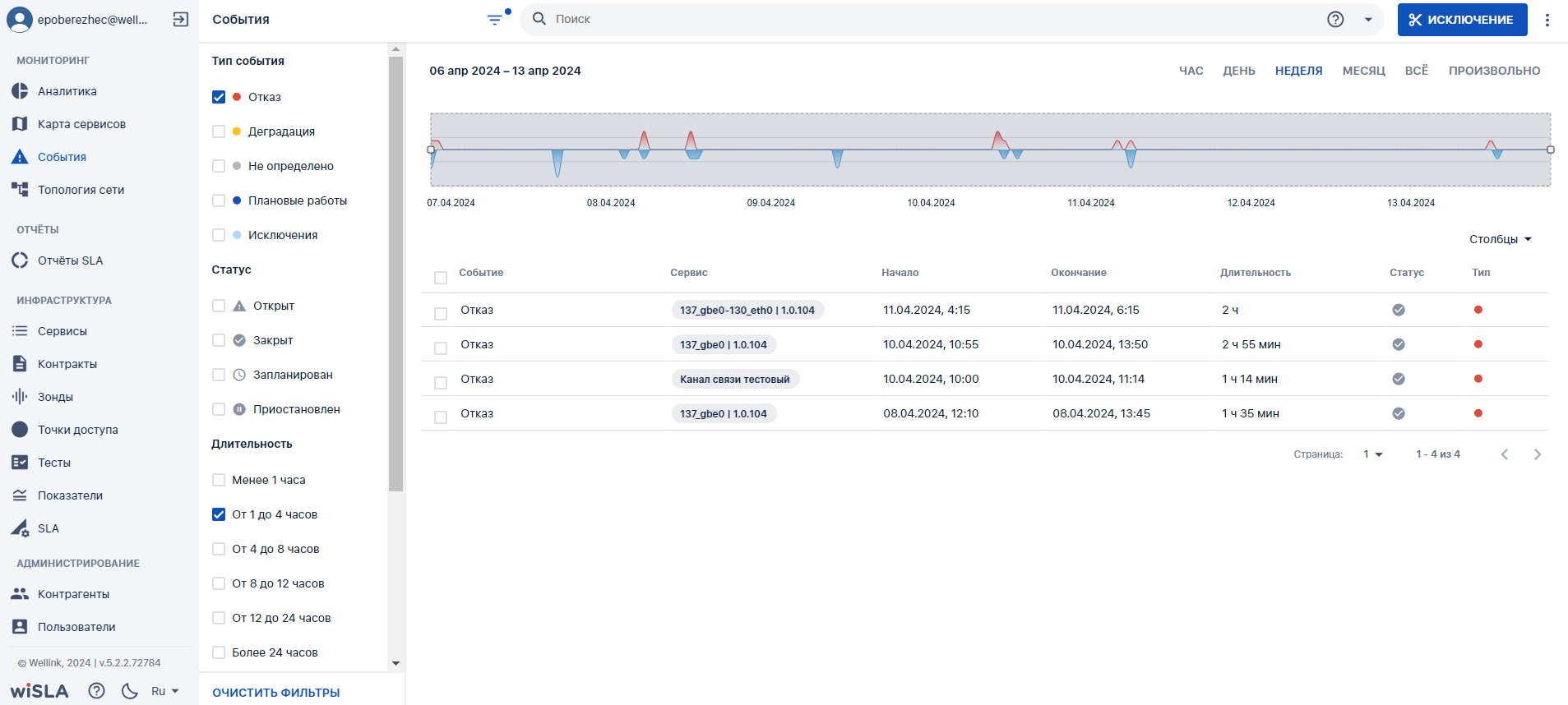

Настраивает параметры фильтрации - отмечает необходимые чекбоксы  . |
Отображает список событий, соответствующий отмеченным параметрам фильтрации. |
|
|
4. |
Поиск событий |
||
|
4.1 |

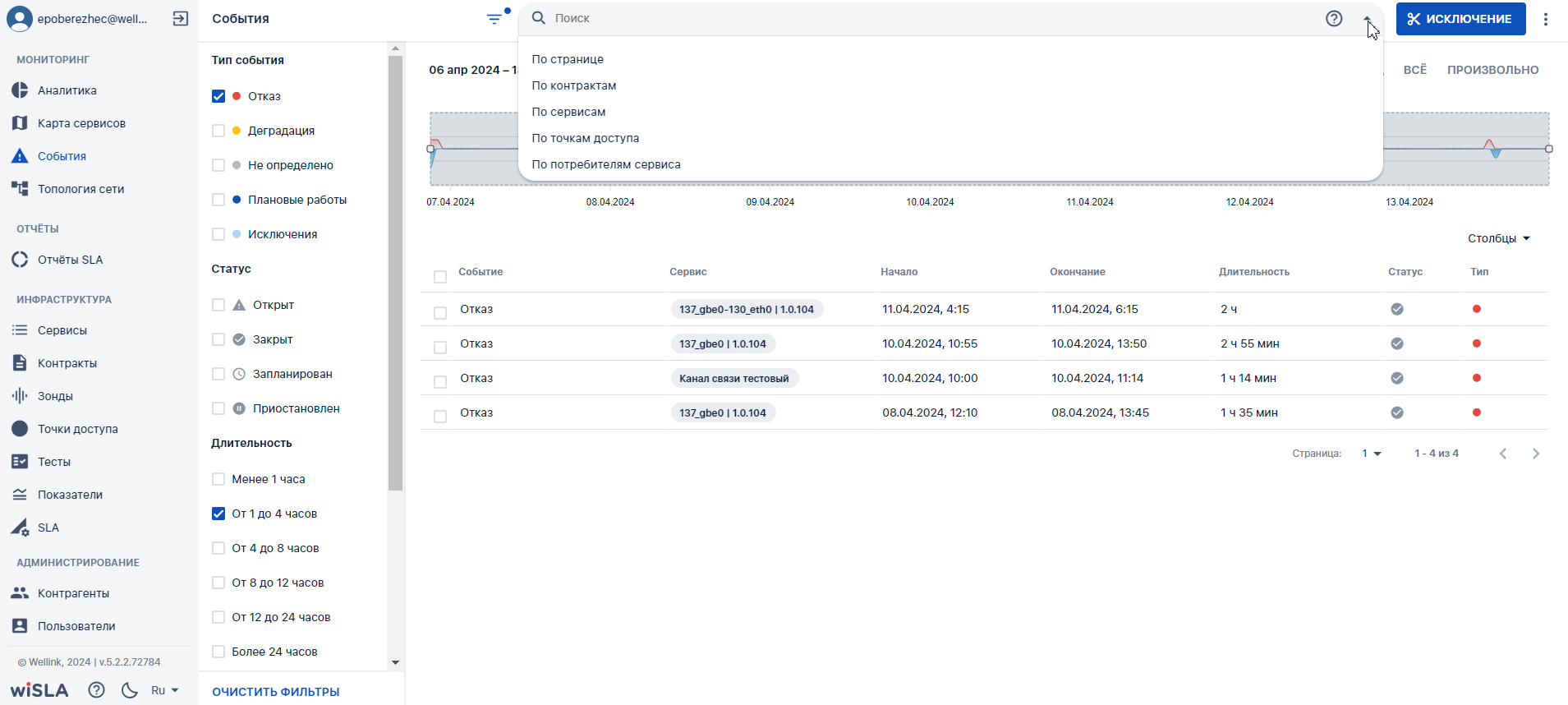

Нажимает на пиктограмму  выбора параметров поиска на Toolbar.
|
Открывает выпадающий список параметров поиска. |
|
|
4.2 |

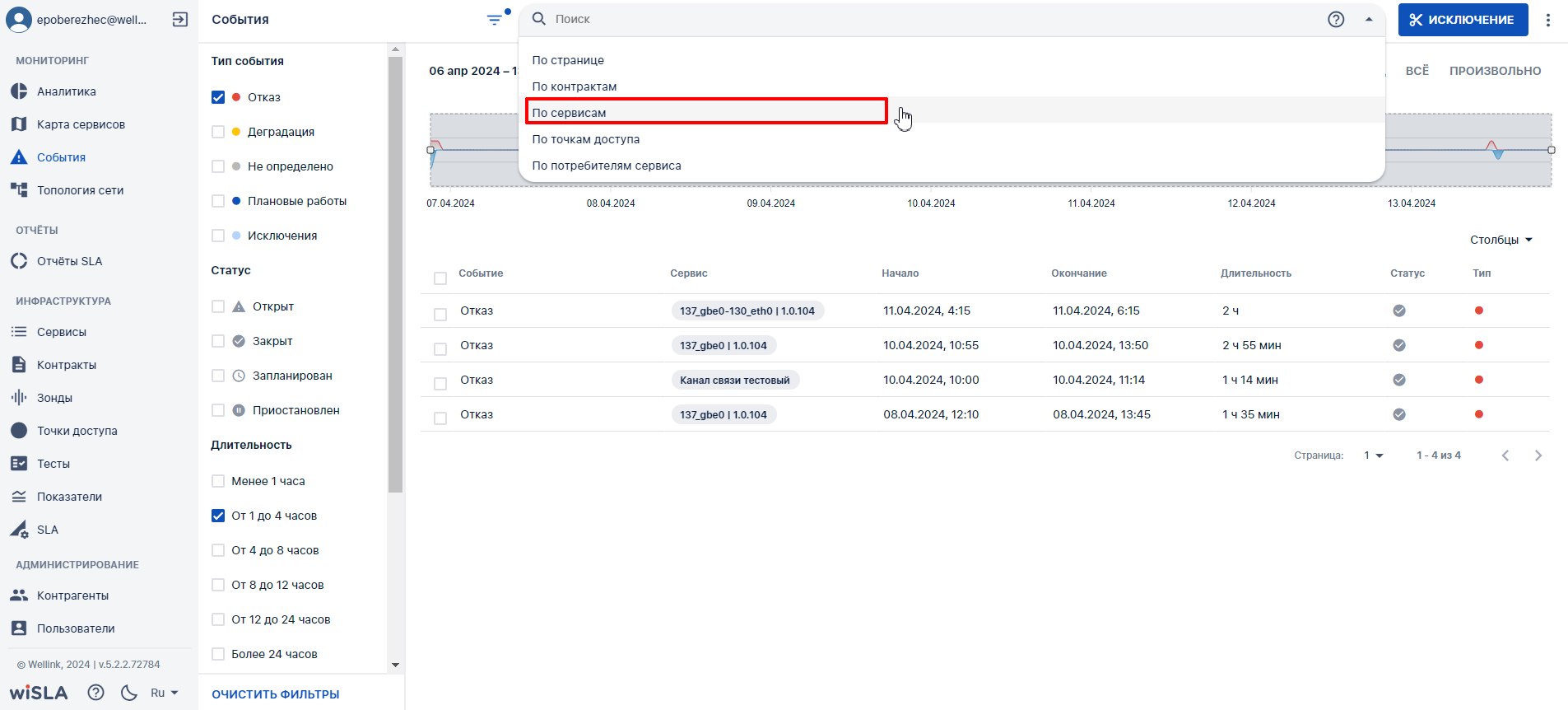

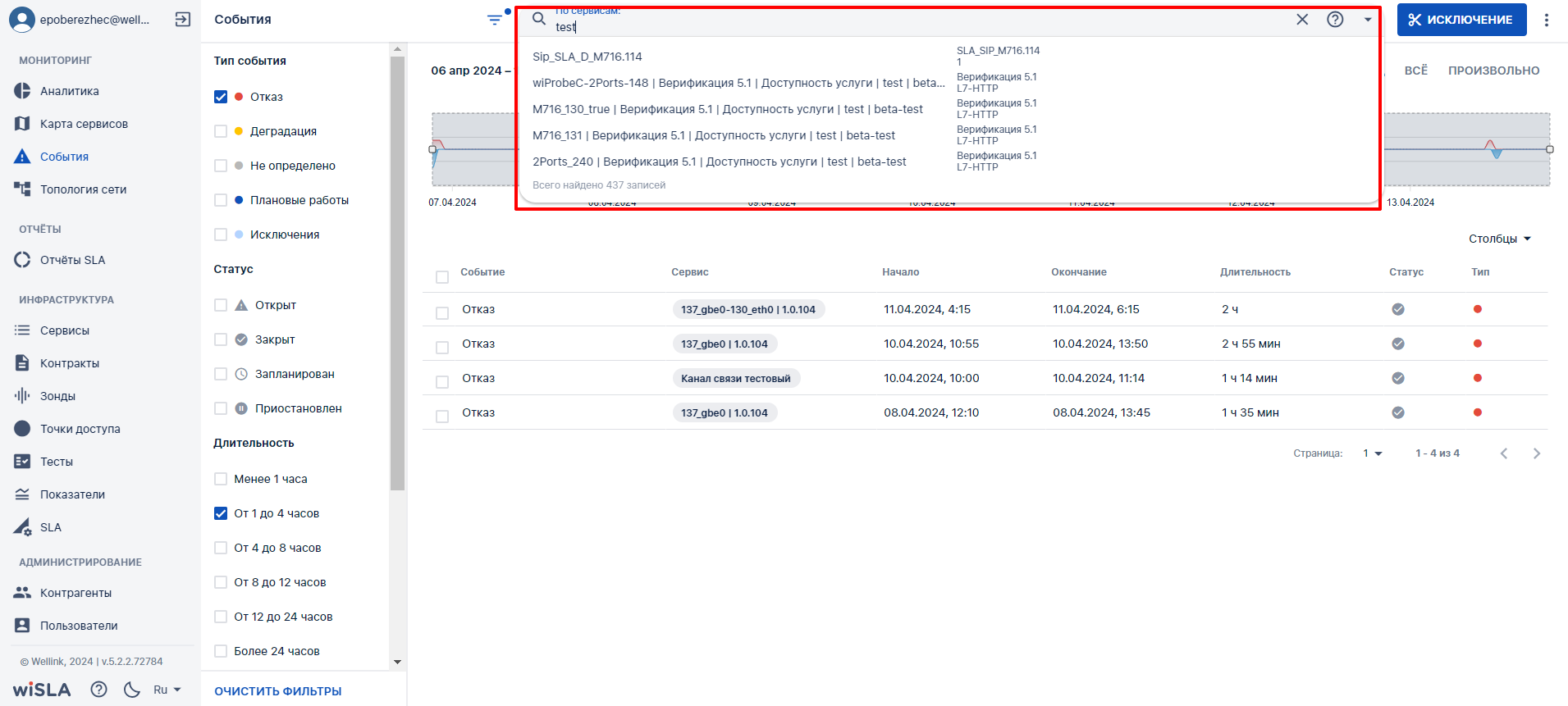

Выбирает параметр "По сервисам". Вбивает в поле поиска название сервиса. |
Показывает выпадающий список названий сервисов, соответствующих критериям поиска. |
|
|
5. |
Просмотр деталей паспорта неисправности | ||
|
5.1 |

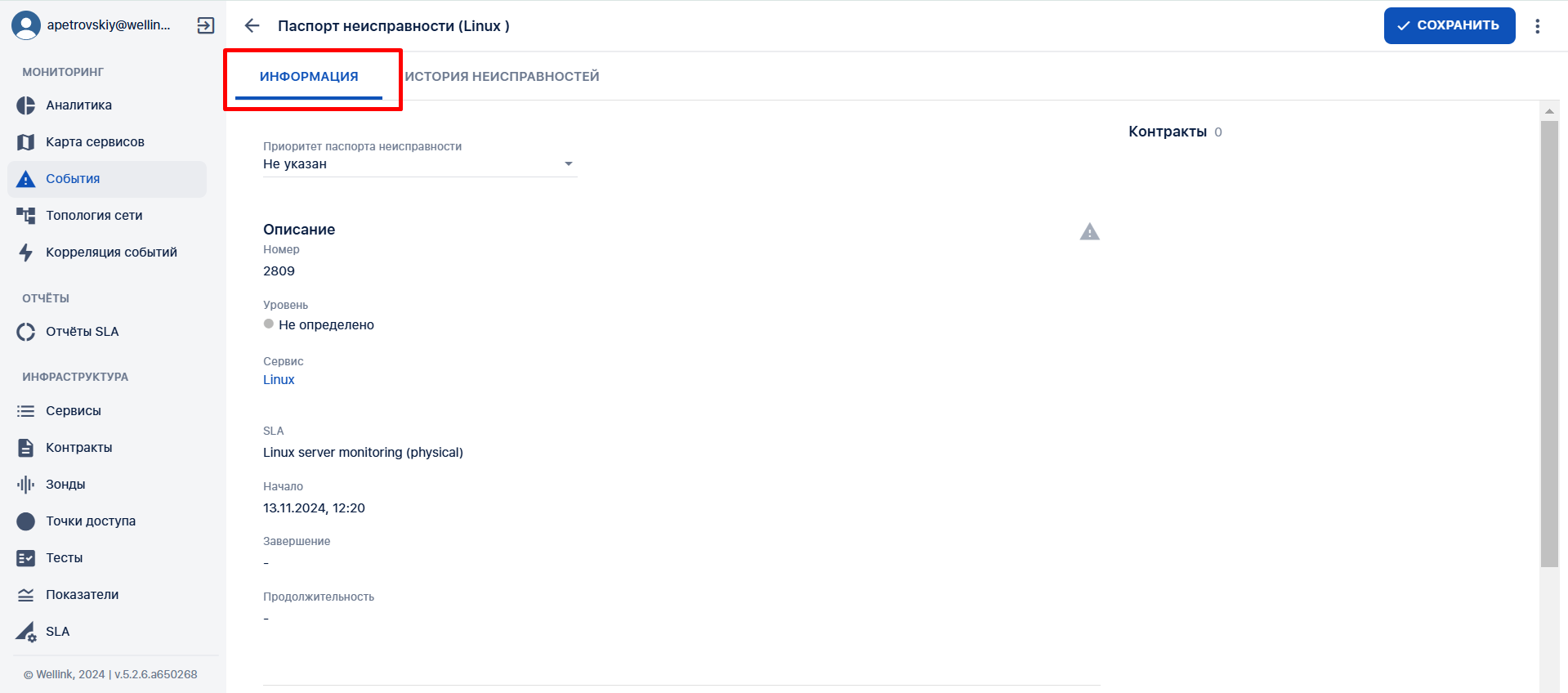

Нажимает на запись в списке событий. | Открывает страницу паспорта неисправности на вкладке "ИНФОРМАЦИЯ". |
|
|
5.2 |

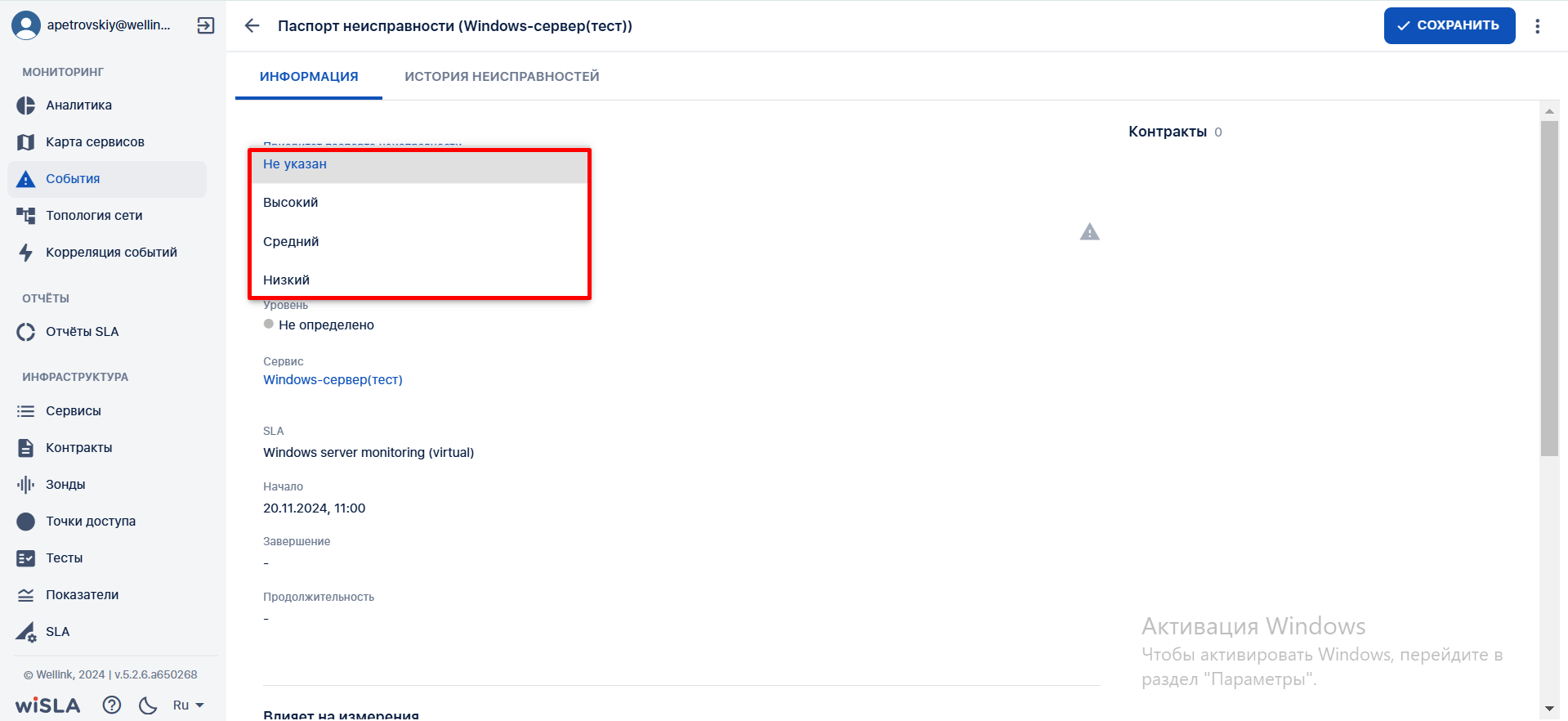

Нажимает на выпадающий список приоритета паспорта неисправности | Открывает выпадающий список приоритета паспорта неисправности |
|
|
5.3 |

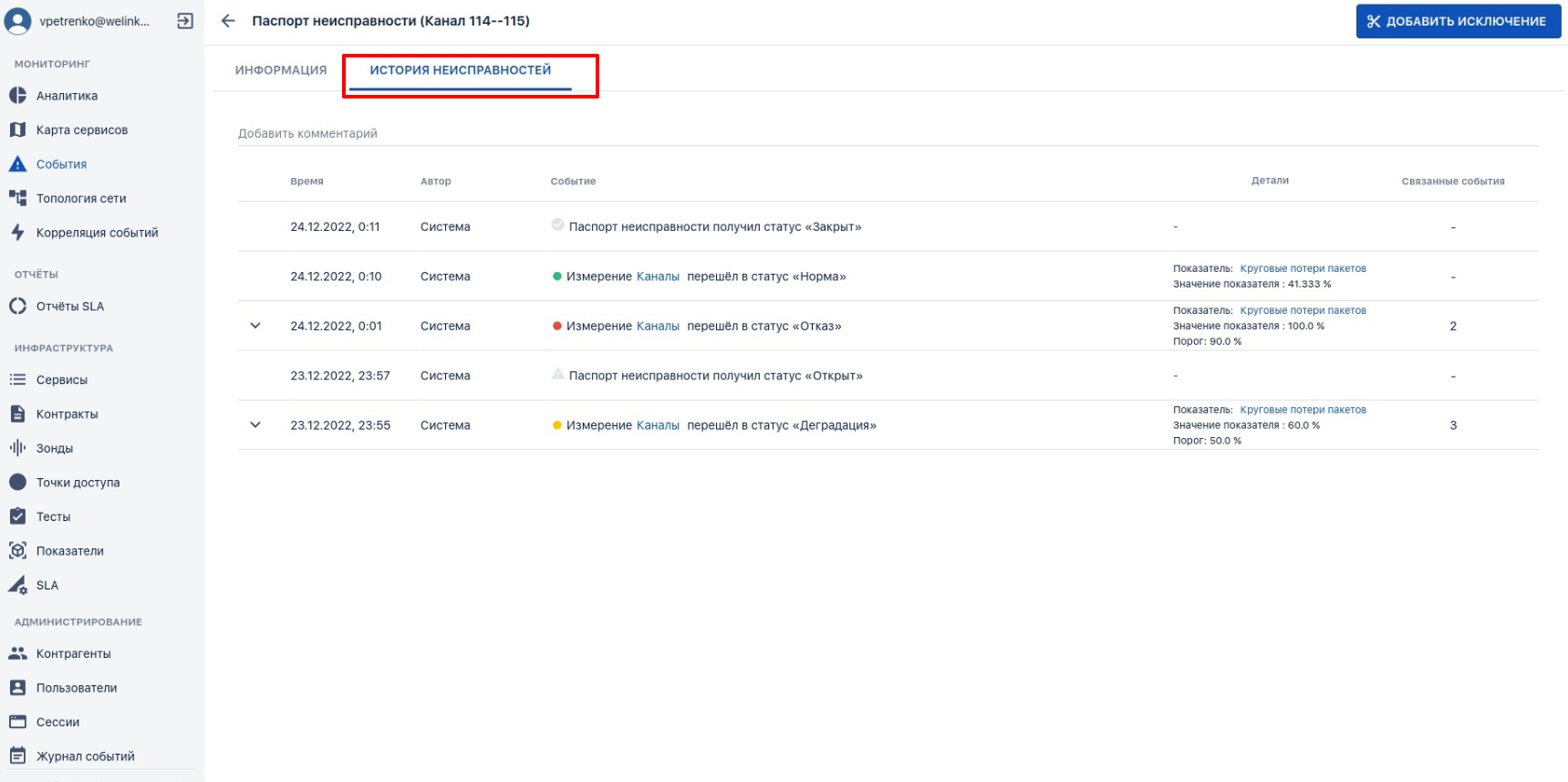

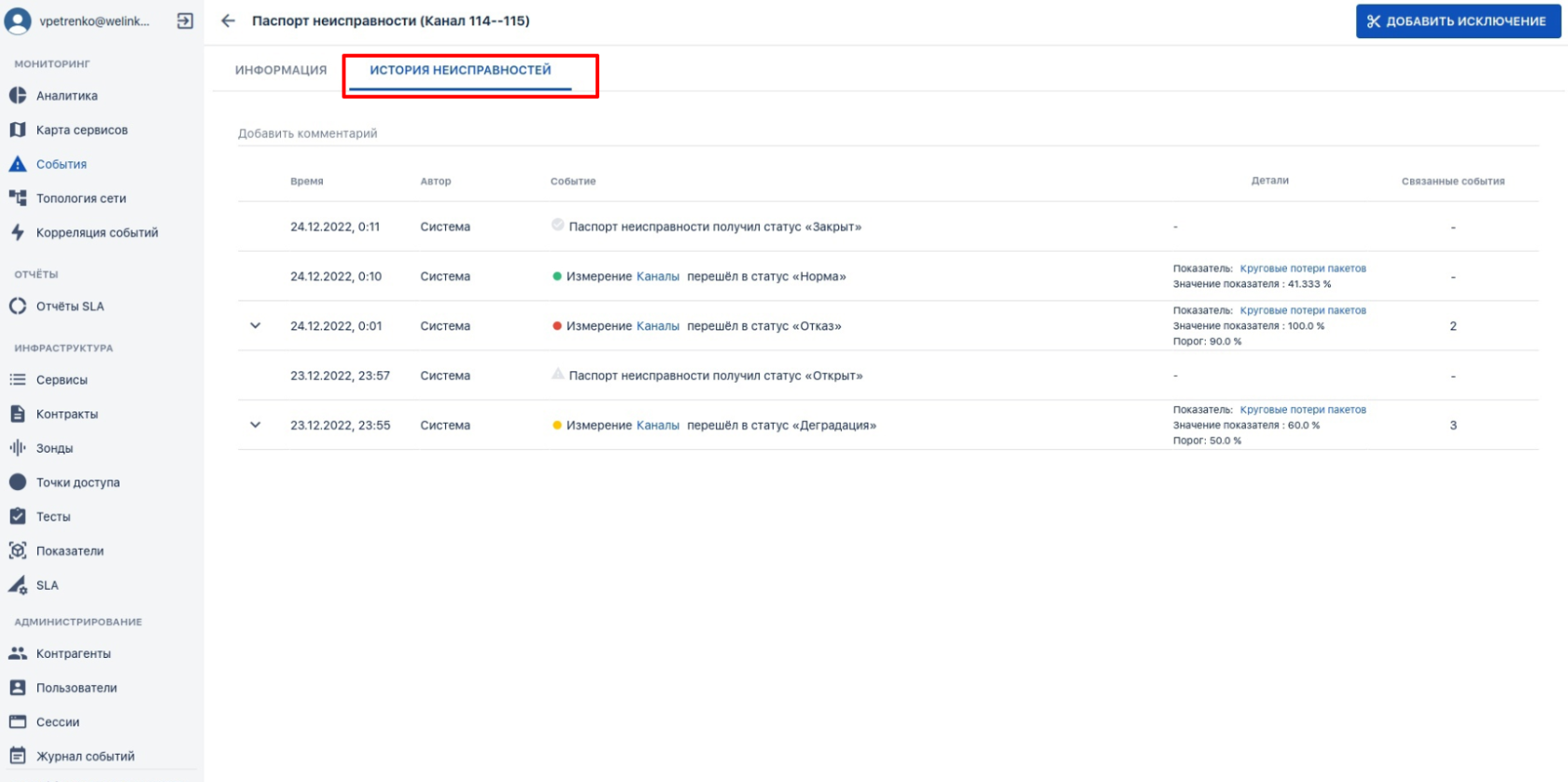

Анализирует основную информацию паспорта неисправности. Переходит на вкладку "ИСТОРИЯ НЕИСПРАВНОСТИ" |
Открывает вкладку "ИСТОРИЯ НЕИСПРАВНОСТЕЙ". Отображает список событий, входящих в паспорт неисправности. |
|
|
6. |
Просмотр и анализ связанных событий | ||
|
6.1 |

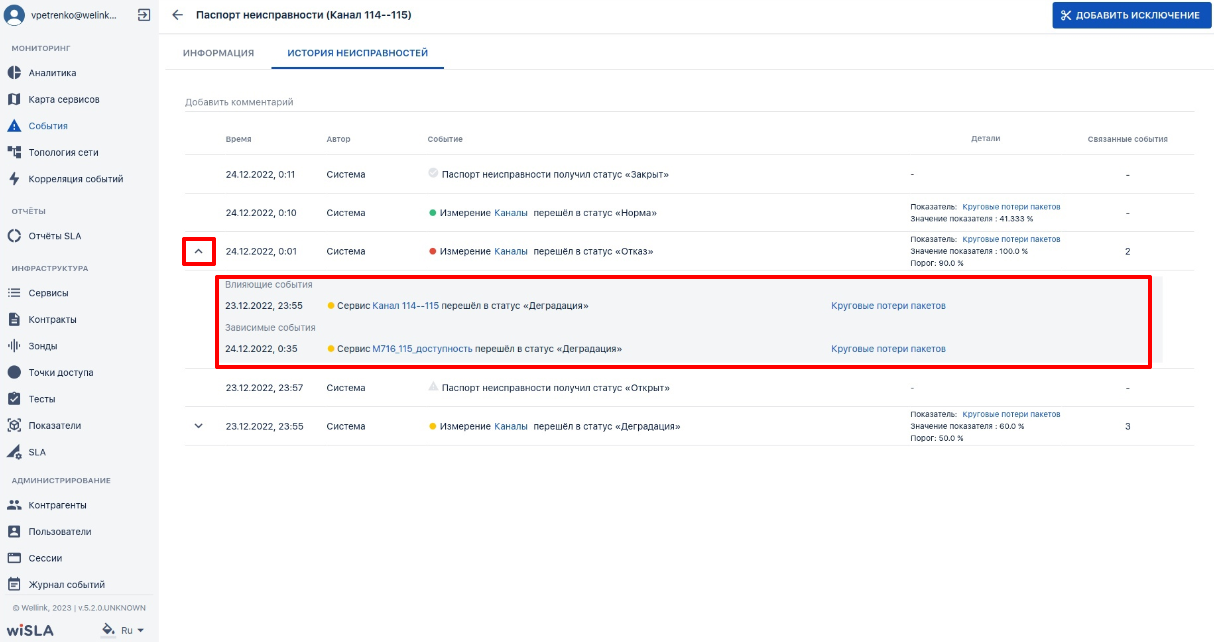

Нажимает на пиктограмму события истории неисправности (функционал доступен при установленном модуле Автокоррелятора wiCore). |
Разворачивает блок связанных событий для выбранного события:
|
|
|
6.2 |

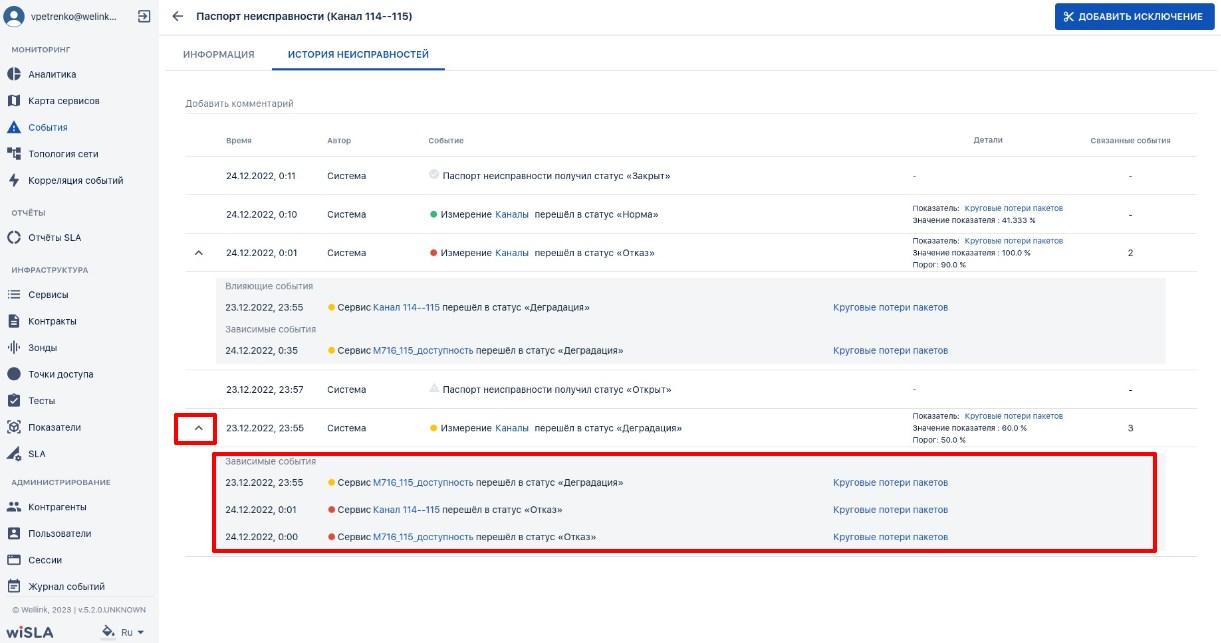

Нажимает на пиктограммы следующих событий истории неисправности. |
Разворачивает блоки связанных событий для выбранных событий:
|
|
